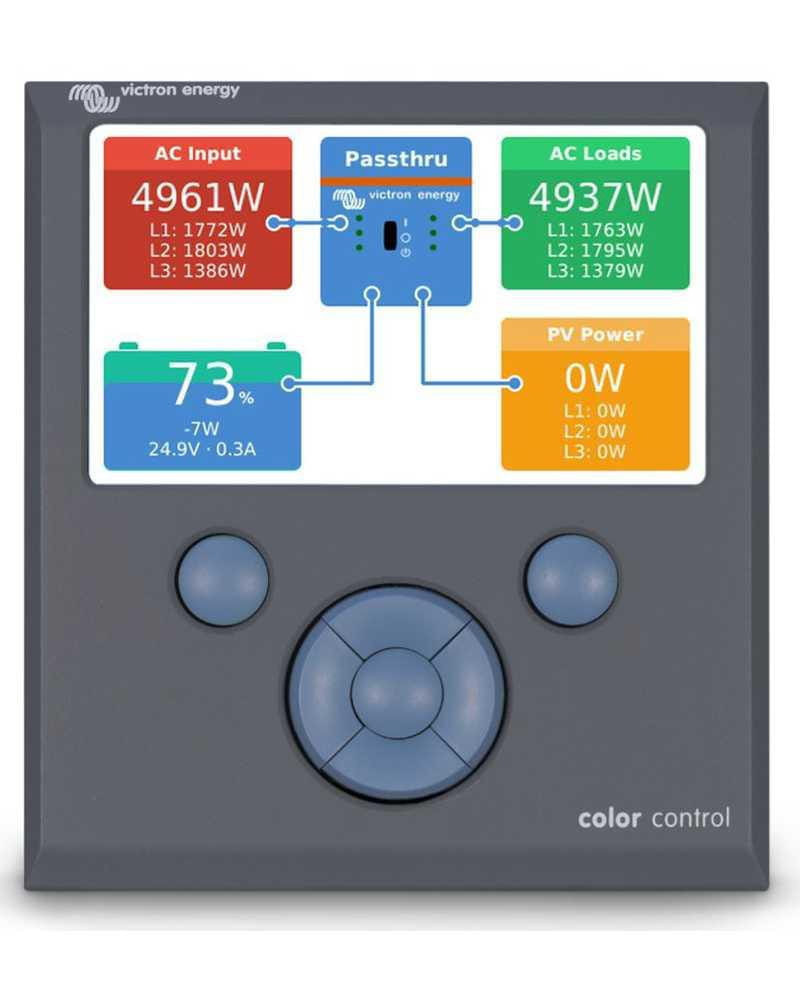

Monitor Color Control GX Victron

Monitor Color Control GX Victron
545,56
Sin IVA
450,88 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 5 de julio en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Victron | Cod. Artículo: 1700503
Cantidad:
Financiación:
Calcular cuota


Monitor Color Control GX Victron opiniones Ver más opiniones
Monitor Color Control GX Victron
Gert R
22.04.2020

5 estrellas

Plazo de envío y garantía
GEOTrust

El monitor Color Control GX de Victron es un accesorio que permite una completa monitorización de toda nuestra instalación solar. Se le pueden conectar infinidad de dispositivos de Victron: Inversores de todas sus gamas, reguladores MPPT, cargadores, monitores de baterías, etc. Además de todo lo anterior para mostrarlo en su pantalla, también se puede conectar a internet para que toda la información esté disponible en el portal VRM. Su firmware se actualiza de forma gratuita por internet o por USB si no se dispone de conexión allá donde esté la instalación.

Monitor Color Control GX de Victron

Ver la Ficha Técnica del Color Control GX de Victron

Descargar Manual

El Color Control GX de Victron permite monitorizar todos los parámetros de nuestra instalación solar. Es compatible con la práctica totalidad de los componentes de Victron y además permite monitorización remota a través del portal de Victron VRM. para ello, Victron ha habilitado una web donde poder ver las instalaciones solares a través de internet.

Es interesante saber que el monitor Color Control GX de Victron almacena los datos dentro de sí cuando la red eléctrica se cae, es por ello, que aún sin red eléctrica permanente o estable, podemos almacenar datos de la instalación solar y una vez restaurada la red de internet, poder volver a volcar los datos almacenados en el portal web.

Productos compatibles con el Color Control GX de Victron:

-Inversores Multiplus tanto de sistemas monofásicos como trifásicos.

-Inversores Quattro.

-Reguladores MPPT ya sea a través del puerto VE.Can o del VE.Direct para los modelos inferiores (70V/15A a 150V/35A).

-Familia BMV-700 a través del VE.Direct.

-Familia BMV-600 a través del VE.Direct.

-Cargadores Skylla-i.

-Lynx Ion+Derivador.

-GPS USB con la finalidad de mostrar la ubicación remota.

-Wifi USB para conectarse a internet de manera inalámbrica.

El monitor Color Control GX de Victron se actualiza automáticamente cuando dispone de conexión a internet. Esto le va otorgando nuevas funcionalidades a medida que desde Victron las van desarrollando. Para poder visualizar de manera remota toda la instalación, se accede de forma gratuita al portal VRM de Victron accesible desde cualquier sitio con internet, smartphone, tablet o pc.

Esquema conexión Color Control GX

Preguntas frecuentes sobre Color Control GX

¿Puedo conectar un Color Control y un VGR2 / VER a un Multi / Inverter / Quattro?

No.

Desde AutoSolar recomendamos utilizar Color Control GX y agregar un enrutador móvil 3G o similar.

Hay varias formas de conectar un CCGX a Internet:

Ejecute un cable de red entre un enrutador y el puerto LAN CCGX Ethernet.

Conéctese a un enrutador de forma inalámbrica con un dongle USB Wi-Fi conectado al CCGX.

A través de la red móvil (celular), usando un enrutador 3G o 4G.

Tethering de USB en un teléfono móvil.

¿Puedo conectar múltiples Color Control GX a un Multi / Inverter / Quattro?

No.

Veo una corriente incorrecta (amperios) o lecturas de potencia en mi Color Control GX

Hay que tener en cuenta que los Multi y Quattros no son instrumentos de medición, son inversores / cargadores, y las mediciones que se muestran son una entrega de mejor esfuerzo.

Hay varias causas para dichas lecturas incorrectas:

1. Pérdidas de eficiencia. Son debidas a que parte de la energía que toma una batería del inversor se pierde en el inversor y se convierte en calor.

2. El Multi mide la corriente en la salida del inversor, y luego hace una asunción de la energía que se extrae de la batería. Por lo que no realiza un medición exacta de la potencia que se extrae de la batería.

3. Otra causa es la diferencia entre Watts y VA: esta diferencia depende de la versión de firmware Multi / Quattro y también de la versión de firmware CCGX, usted está observando los VA (el resultado del cálculo del voltaje de CA * corriente alterna) o mirando una medida de Watts. Para ver WATTS en el CCGX, actualice su CCGX a la última versión (v1.21 o más reciente). También asegúrese de que la versión de firmware en su Multi sea compatible con la lectura de Watts, las versiones mínimas son xxxx154, xxxx205 y xxxx300.

4. Multis / Quattros conectados al CCGX a través de VE.Bus a VE. La interfaz siempre informa en VA, no en vatios(W).

5. Si se carga un asistente de sensor de corriente en un Multi / Quattro y no hay ningún sensor conectado, devolverá valores de potencia / kWh no válidos.

6. Si se carga un asistente de sensor de corriente en un Multi / Quattro, asegúrese de que la posición esté ajustada correctamente y que la escala coincida con los conmutadores de inmersión del sensor.

7. Un asistente de sensor de corriente mide e informa en VA, no en vatios(W).

Para sistemas con unidades múltiples en paralelo, hay que tener en cuenta una serie de casos:

- Desde la versión v1.20 del CCGX, los valores de todos los dispositivos se suman por fase y, por lo tanto, los valores proporcionados por el sistema son más precisos. La versiones anteriores a v1.20 usa la potencia y la corriente informadas por el maestro de una fase y la multiplica por la cantidad de dispositivos en esa fase.

- Cuando tenemos en paralelo múltiples unidades, el firmware del multi revela un error. El CCGX v1.21 soluciona este error, volviendo al comportamiento original cuando ve una versión de firmware afectada. Para mejores lecturas, las multi deben actualizarse. El error se ha corregido en la versión de firmware VE.Bus xxxx159, xxxx209, xxxx306.

- En un momento determinado los valores de potencia pueden estar congelados en las versiones del Multi entre las versiones 26xx207 / xxxx300.

Consejos a tener en cuenta para evitar problemas de medición:

- Mientras esté conectado el CCGX, no conectar VEConfigure.

- Cuando desconectemos el CCGX de un Multi y lo conectemos muy rápidamente a otro, puede dar como resultado fallos en la medición.. Para asegurarnos de que esto no suceda, usaremos la opción 'redetectar sistema' en el menú Multi / Quattro en el CCGX.

El Blue Power Panel es capaz de alimentarse a través de la red VE.Net, ¿puedo hacerlo también con el Color Control GX?

No, un Color Control GX siempre necesita ser potenciado.

¿Qué tipo de red utiliza el Color Control GX?

El Color Control GX necesita obtener una dirección IP válida de un servidor DHCP.

El servidor DHCP incluye un servidor DNS y una puerta de enlace, o una configuración IP estática:

- Servidor los puertos UDP y TCP.

- Protocolo de internet para sincronización de tiempo NTP con puerto UDP.

Actualizaciones de firmware en el Color Control GX

- El Color Control GX se conecta a http://updates.victronenergy.com/ en el puerto 443.

Soporte remoto (predeterminado desactivado):

- Cuando está habilitado, se mantiene una conexión SSH saliente a supporthost.victronenergy.com. El Color Control GX intenta conectarse entonces en los puertos 22, 80 y 443, y el primero que funcione se mantiene.

- La habilitación de Remote Support también habilita el daemon sshd, escuchando las solicitudes SSH entrantes en el puerto 22.

Comunicación bidireccional (actualizaciones remotas de VEConfig y Firmware remoto):

- Utiliza HTTPS en el puerto 443 para los servidores de Pubnub.

MQTT (predeterminado deshabilitado):

- Cuando está habilitado, se inicia un intermediario MQTT, que acepta conexiones TCP en el puerto 1883. El Color Control GX también intentará conectarse al servidor de nube Victron MQTT (mqtt.victronenergy.com) utilizando SSL en el puerto 8883.

Consola remota en VRM (predeterminado desactivado):

- La consola remota en VRM utiliza el mismo túnel ssh inverso que se usa para Soporte remoto: conexión de salida a supporthost.victronenergy.com en el puerto 22, 80 o 443. No es necesario reenviar puertos en los enrutadores para usar Remote Console en VRM.

- Consulte aquí aquí para solucionar problemas de Remote Console en VRM. Consola remota en LAN (predeterminado desactivado):

- Remote Console on LAN requiere el puerto 80 (sitio web pequeño alojado en el servidor web hiawatha local en Color Control GX). Y también requiere el puerto 81, que es el puerto de escucha para el túnel de websocket a VNC.

Modbus TCP (predeterminado desactivado):

- El servidor ModbusTCP usa el puerto 502.

¿Qué funcionalidad hay detrás del elemento de menú Soporte remoto (SSH) en el menú Ethernet?

Cuando esté habilitado, el Control de Color GX abrirá una conexión SSH a nuestro servidor seguro, con un túnel inverso de regreso. Los ingenieros de Victron pueden iniciar sesión en su Color Control GX a través de este túnel y realizar un soporte remoto, siempre que se disponga de una conexión a Internet, funcionando en la mayoría de los firewalls. La conexión de soporte remoto SSH saldrá en el puerto 80 a supporthost.victronenergy.com, dicha función de soporte remoto está deshabilitada por defecto.

Hay una entrada de menú llamada "Multi" en lugar del nombre del producto VE.Bus

Este sistema VE.Bus puede desconectarse totalmente y también su comunicación. Si desconecta sistema VE.Bus , acontinuación se reinicia el CCGX, el cúal no puede obtener el nombre específico del producto y aparece Multi en su lugar.

Si desea modificar el menú Multiple en el CCGX deberá cambiar la entrada del menú en encendido o en caso de que el usuario disponga de un control múltiple digital podrá modificar el interruptor físico.

Nota: el procedimiento anterior si el usuario dispone de un BMS solo funcionará cuando el voltaje de trabajo sea el adecuado.

Hay una entrada de menú llamada "Multi", mientras que no hay ningún inversor, Multi o Quattro conectado

Si el CCGX se ha vinculado con un VE.Bus BMS o DMC( Digital multi control). Si lo quiere desvincular deberá hacer un reset “REDETECT SYSTEM” desde el menú CCGX y espérese un par de minutos.

A Continuación vaya a configuración general y pulse reiniciar.

Cuando escribo la dirección IP del control de color en mi navegador, veo una página web que menciona a Hiawatha. ¿Hay más?

El objetivo es poder cambiar la configuración desde la web y ver estado en el que se encuentra en ese momento.

Existe otra versión Portal VRM en que su función es ejecutarlo localmente en Color Control GX.

Por lo tanto, podemos conseguir que ambos usuarios puedan tener las mismas funciones tengan conexión o sin conexión.

Tengo varios cargadores solares MPPT 150/70 funcionando en paralelo. ¿Desde cuál veré el estado del relevo en el menú Color Control GX?

Desde cualquiera podría observar el estado.

¿Cuánto tiempo debe llevar una actualización automática?

La actualización automática suele ocupar un rango entre 5 a 50M y el tiempo de descarga oscila entre los 5 minutos.

Tengo un VGR con IO Extender, ¿cómo puedo reemplazar esto con un Color Control GX?

Ahora mismo el Color control GX no es capaz de reemplazar de funcionalidad de IO Extender.

¿Puedo usar Remote VEConfigure, como estaba haciendo con el VGR2?

Sí, vea el manual de configuración de energía de VE.

Instrucciones paso a paso cuando se conecta a Color Control GX a través de VE.Can

Actualice Color Control a la última versión disponible. Vea nuestras publicaciones de blog en la categoría de firmware.

Guía de conexión del Color Control GX a través de VE.Can

El primer paso a seguir debe ser actualizar el Color Control a la última versión. En el blog de Victron en la categoría de Firmware podrá encontrar publicaciones de las últimas actualizaciones.

1. En primer lugar deberá actualizar la interfaz VE.Bus a VE.Can en su última versión. La mejor forma de hacerlo es mediante el uso de la actualización remota de firmware: el CANUSB no será necesario.

2. Si posee un Multi Control Digital o VE.Bus BMS en el sistema es normal que el encendido / apagado esté desactivado. Consulte también las notas relacionadas con VE.Bus en el manual de CCGX.

3. Si anteriormente ha tenido un Multi Control Digital o VE.Bus BMS conectado en el sistema, y ya no lo posee o no esta conectado, la interfaz de Canbus lo recuerda. Por lo tanto, aunque esos accesorios ya no estén conectados o ya no se utilicen, el interruptor de encendido / apagado seguirá desactivado. Desgraciadamente, no es posible borrar esta memoria, en caso de encontrarse en esta situación contáctenos para que podamos ayudarlo.

No dispongo de internet, ¿como utilizo una tarjeta sim?

El Color Control no posee un módem 3G por lo que no existe ranura sim. Necesitará un enrutador 3G con puertos Ethernet que podrá encontrar en cualquier casa de electrónica.

No será posible utilizar un VGR2 o VER para esto. Además, no será posible en el futuro previsible.

No encuentro el soporte para los productos de VE.net en la lista, ¿han dejado de incluirlos?

La respuesta es que ya no están incluidos.

¿Cúal es el objetivo del uso de datos de Color Control GX?

Según los productos que tengamos conectados eso determinara la cantidad de uso de datos y del funcionamiento de ellos mismos.

Estas son siguientes medidas que se almacenan de un sistema con un color Control Gx, un Multi, un BMV y un MPPT.

En un sistema VE.Bus, ¿cuántos sensores de corriente alterna puedo conectar?

La respuesta es que podemos conectar hasta un máximo de 9 sensores desde CCGX v1.31. Es importante tener en cuenta que se tiene que configurar por separado con un asistente en el Multi o Quattro al que debe estar conectado.

¿Es posible la programación con Linux?

En el Color Control Gx con programación linux un sistema operativo software libre por lo que te dan la opción de poder modificar los script u otros lenguajes como Python y QML.

Cómo conectar/desconectar mi inversor-cargador Multi / Quattro a mi monitor Color Control GX

Conexión Color Control GX

Para ello, primero descubra el protocolo de comunicación del inversor y ​​luego siga paso a paso las instrucciones.

Generalmente los inversores Multi y Quattro disponen de puerto de comunicación VE.Bus. En la mayoría de los casos, se conectarán directamente al puerto VE.Bus del Color Control GX (CCGX) situado en la parte posterior del mismo, usando un cable común tipo UTP con conectores RJ45, el cual no tiene porque ser de la marca Victron. Pero si lo desea tiene las siguientes referencias disponibles:

Procedimiento de conexión paso a paso al puerto VE.Bus en el CCGX

1. En primer lugar actualice el Color Control a la última versión de software. Para ello conecte un cable con conexión a internet al puerto Ethernet situado en la parte posterior de su CCGX.

El CCGX encontrará automáticamente la última versión disponible.

En caso de no disponer de internet también tiene la opción de hacerlo a través de la ranura para MicroSD tal y como se muestra en este vídeo

2. ¿Tiene un Panel Multi Control Digital o VE.Bus BMS conectado al sistema? En ese caso, es normal que el encendido/apagado esté desactivado.

Es posible conectar un CCGX y un Panel Multi Control Digital a un sistema VE.Bus, pero la función de encender/apagar y “Charger Only” de nuestro inversor se deshabilitará en el ColorControl y sólo podrá ser gobernada a través del Panel Multi Control.

Lo mismo se aplica al límite de corriente de entrada: cuando hay un Panel Multi Control Digital en el sistema, el límite de corriente de entrada que se establece en ese panel de control será la configuración maestra, y no será posible cambiarlo en el CCGX.

3. En caso de que algún Panel Multi Control Digital o VE.Bus BMS conectado a su sistema, el Color Control los almacena en la memoria, e incluso cuando estos accesorios hayan sido desconectados, el interruptor de Encender/Apagar seguirá desactivado. Para borrar la memoria, ejecute una re-detección de equipos, la opción se encuentra en la sección Multi o Quattro del menú de su Color Control GX.

4. Para sistemas paralelos/trifásicos que constan de más de 5 unidades: dependiendo de la temperatura y otras circunstancias, es posible que no se pueda volver a encender el sistema inmediatamente después de haberlo apagado a través del CCGX.

Como posible solución, deberá desconectar el cable VE.Bus de la parte posterior del CCGX y volver a enchufarlo después de haber iniciado el inversor.

La solución definitiva sería instalar el "dongle CCGX for large VE.Bus systems" (Ref. Victron BPP900300100).
