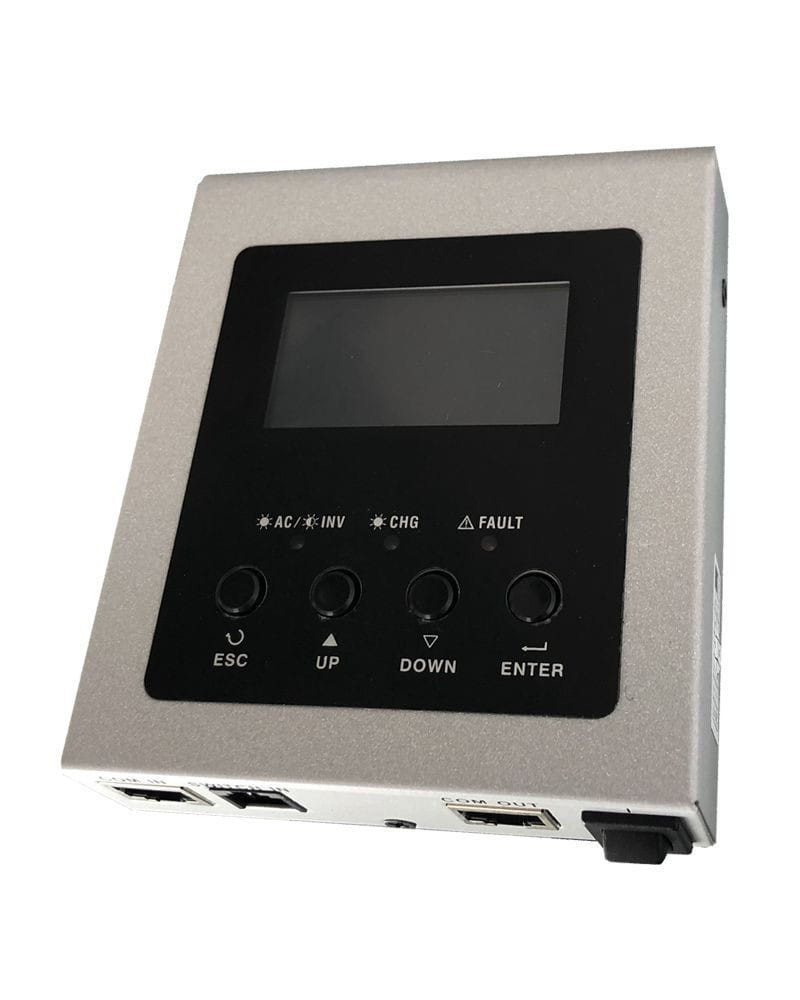

Panel Remoto Inversor Cargador Voltronic
El Panel Remoto Inversor Cargador Voltronic es el complemento perfecto para poder controlar y monitorizar nuestro inversor cargador a una distancia de unos 15m gracias al cableado que se incluye. Esto nos facilitará no tener que estar delante mismo del inversor para ver su funcionamiento
Características del Panel Remoto Inversor Cargador Voltronic
El Panel Remoto Inversor Cargador Voltronic es el complemento perfecto para poder visualizar y controlar los parámetros de su inversor Voltronic sin necesidad de estar físicamente delante del inversor. No es una pantalla inalámbrica puesto que se debe conectar físicamente con un cable que viene incluido y es de longitud considerable. Se incluye el cableado necesario, tarjeta de comunicaciones y manual de instrucciones para poder llevar a cabo la instalación de manera rápida y sencilla.
Instalación del Panel Remoto Inversor Cargador Voltronic
Para una correcta instalación del Panel Remoto Inversor Cargador Voltronic hay que tener en cuenta una serie de pasos:
1- Desconectar por completo el inversor, primero de paneles, posteriormente la entrada y salida de corriente alterna y por último desconectar también las baterías.
2- Si nuestro inversor tiene la tarjeta de comunicaciones con el puerto USB, deberemos quitarla y cambiarla por la que viene incluida con el Panel Remoto que lleva el puerto RJ45.
3- Asegurarse de que los jumper JP1 y JP2 que están en la tarjeta de comunicaciones (justo encima de los contactos de libre potencia) unen los pines 2 y 3, tal cual vienen en la tarjeta que se incluye con la pantalla remota.
4- Si el inversor no dispone de los contactos de libre potencia (NC, NO, C) de color verde, la pantalla necesitará alimentación externa a 5V mediante un cable USB tipo mini-B (no incluido), además no se podrá usar el interruptor remoto de encendido del inversor que está en la parte inferior derecha de la pantalla.
5- En caso de que sí lleve los contactos de libre potencia, utilizaremos el cable que por un extremo es RJ11 (para conectar por aquí la pantalla al puerto Switch In) y por el otro lado los dos cables se conectarán a los terminales NC y NO de la tarjeta instalada en el inversor.
6- Usaremos el puerto Com In para comunicar la pantalla remota con el inversor mediante el cable de 15m que se incluye de terminales RJ45. El puerto Com Out lo podremos utilizar para comunicar nuestro inversor y pantalla con un PC con puerto RS-232 mediante el cable que también se incluye.
7- Una vez finalizadas todas las conexiones, podremos conectar el inversor primero a baterías, posteriormente los paneles y por último las entradas y salidas de corriente alterna.
Los pasos de instalación se encuentran detallados con diagramas en el manual que se adjunta con el propio Panel Remoto Inversor Cargador Voltronic,
Buenas noches la atención a sido muy buena para mi perfecto gracias
Na
Buenas tardes, es compatible con VX-2 ULTRA 5KMPPT?
Buenas tardes Macland,
Lo primero gracias por contactar con Autosolar
En referencia a su consulta, es compatible con los modelos Voltronic disponibles en nuestro catalogo de Autosolar.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola buenas, quería saber si es válido para Inversor Cargador Axpert VM II Plus 3000W 24V gracias
Buenas tardes Juan,
Lo primero gracias por contactar con Autosolar
En este caso, este panel remoto solo es para la gama de Voltronic MKS
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención
Autosolar
Buenas tardes. Compré el cargador inversor voltronic 1000w. Cada vez que quiero activar el inversor tengo que abrir la zona donde lo llevo.
Con esta pantalla se puede hacer de forma remota?
Hola, en cuanto a su consulta, el Panel Remoto Inversor Cargador Voltronic únicamente es compatible con los equipos MKS de 3KVA y 5KVA.
Saludos cordiales.
Hola, es compatible con un axpert mks 3k 48 plus? Gracias
Buenos días Arturo,
En primer lugar gracias por contactar con Autosolar.
Sobre su consulta, la pantalla no es compatible con el modelo de inversor que nos indica.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenos días,
¿Sabes si se puede controlar remotamente con un panel u ordenador?
Muchas gracias
Buenas tardes Sebastián,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, la pantalla no es compatible con el modelo de inversor que nos indica, no se puede controlar remotamente.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Sirve para el Inversor Rack 5000W 48V Voltronic Axpert King?
Muchas gracias
Buenos días Sebastián,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, la pantalla no es compatible con el modelo de inversor que nos indica, ya que únicamente puede visualizar los valores pero no cambiar parámetros.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
El puerto de comunicación para pc desde el panel remoto es RS232 o ModBus?
Buenos días Jesus,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que la comunicación desde el panel remoto hasta el inversor es a través del puerto RS2323.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Respecto:
5- En caso de que sí lleve los contactos de libre potencia, utilizaremos el cable que por un extremo es RJ11 (para conectar por aquí la pantalla al puerto Switch In) y por el otro lado los dos cables se conectarán a los terminales NC y NO de la tarjeta instalada en el inversor.
¿que color del cable va a NC y al NO?
Gracias
Un saludo
Buenas tardes Jesus,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, agradeceríamos que se pusiera en contacto con nuestro Servicio Técnico al 961430113.
Un saludo y gracias por su atención.
Buenas ,se le pude añadir más metros de cable rj45 para ponerlo a una distancia mayor ,gracias
Buenos días José carlos,
Si que sería posible, aunque el cable que lleva incluido es de 15 metros.
Atentamente
-Autosolar-
