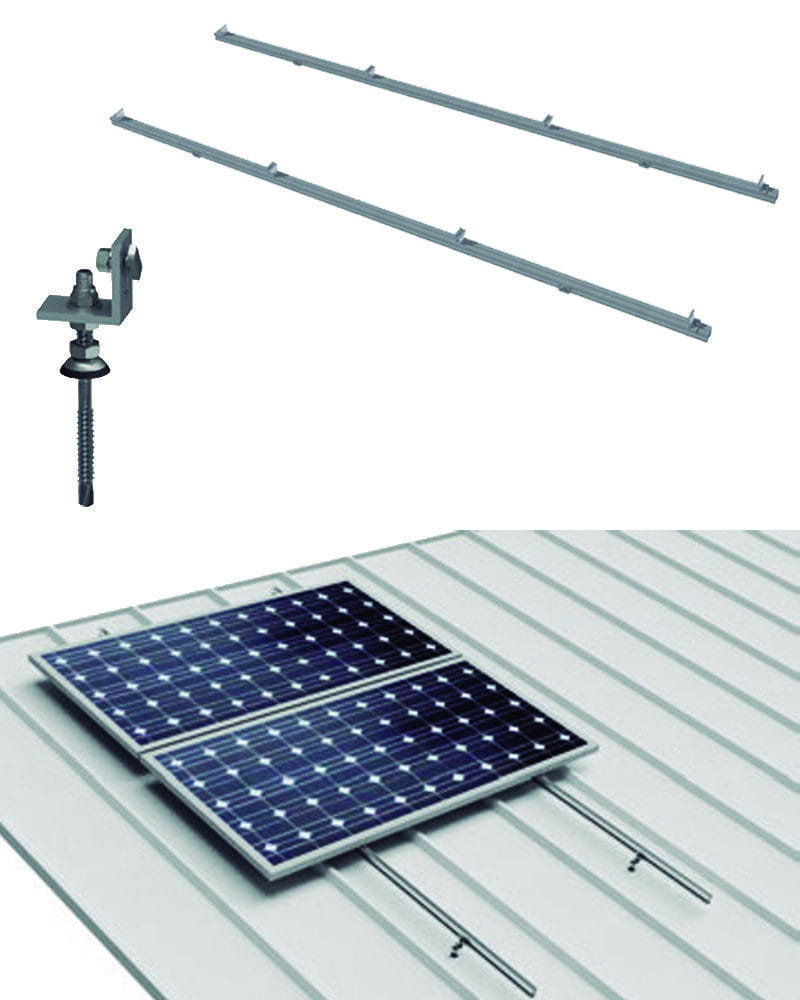

Estructura Cubierta Metálica 4 Paneles con varilla 01.1V
La Estructura Cubierta Metálica 4 Paneles con varilla es un tipo de soporte para poder situar los paneles solares sobre una cubierta metálica ya con la inclinación y orientación correcta. Incluye una tornillería especial para que se pueda anclar a las correas metálicas que soportan el peso de la cubierta. Es la opción perfecta para techos con estructura metálica. Para el anclaje de los paneles a la Estructura Cubierta Metálica 4 Paneles con varilla, se incluye un tornillo autoperforante con sello de goma para evitar filtraciones.
Estructura Cubierta Metálica 4 Paneles con varilla
Ficha técnica de la Estructura Cubierta Metálica 4 Paneles con varilla
Ficha Técnica Estructura para Cubierta Metálica
Descripción de la Estructura Cubierta Metálica 4 Paneles con varilla
La estructura coplanar para cubierta metálica está diseñada para la instalación de módulos fotovoltaicos en disposición vertical sobre cubiertas metálicas, mediante anclaje directo a correas metálicas. Es compatible con módulos dentro de los rangos dimensionales especificados por el fabricante (hasta 2279x1150 mm en sistema Kit y hasta 2400x1350 mm en sistema PS), así como con espesores de 30 a 45 mm.
Está especialmente diseñada para garantizar una fijación segura sobre la estructura portante existente, incorporando sistemas de estanqueidad en los puntos de anclaje.
La Estructura Cubierta Metálica 4 Paneles con varilla está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado.
Recibirá su Estructura Cubierta Metálica 4 Paneles con varilla junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Cubierta Metálica 4 Paneles con varilla está diseñada para ser utilizada con módulos de 60 o de 72 células con la posbilidad de instalar paneles de cualquier altura y de 1m máximo de ancho. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.
El anclaje de la Estructura Cubierta Metálica 4 Paneles con varilla incluye un anclaje especial para poder sujetar los paneles a las correas metálicas que soportan el peso de la cubierta. No es necesario desmontar el techo, simplemente perforar en los puntos donde están las vigas que soportan el techo. Su estanqueidad está asegurada ya que se incluye un sello de goma en la parte superior del tornillo que perfora la superficie. La ventaja de la Estructura Cubierta Metálica 4 Paneles con varilla es la rapidez con que se puede instalar la estructura y sin necesidad de herramientas o complementos adicionales. La integración es perfecta.
Los materiales de la Estructura Cubierta Metálica 4 Paneles con varilla están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
Vídeos explicativos de la Estructura Cubierta Metálica 4 Paneles con varilla
- Compatibilidad: Para todos los paneles solares. Adjuntar medidas del panel en el pedido.
- Fijación: Sobre Cubierta Metálica
- Garantía: 25 años de garantía
- Material: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
