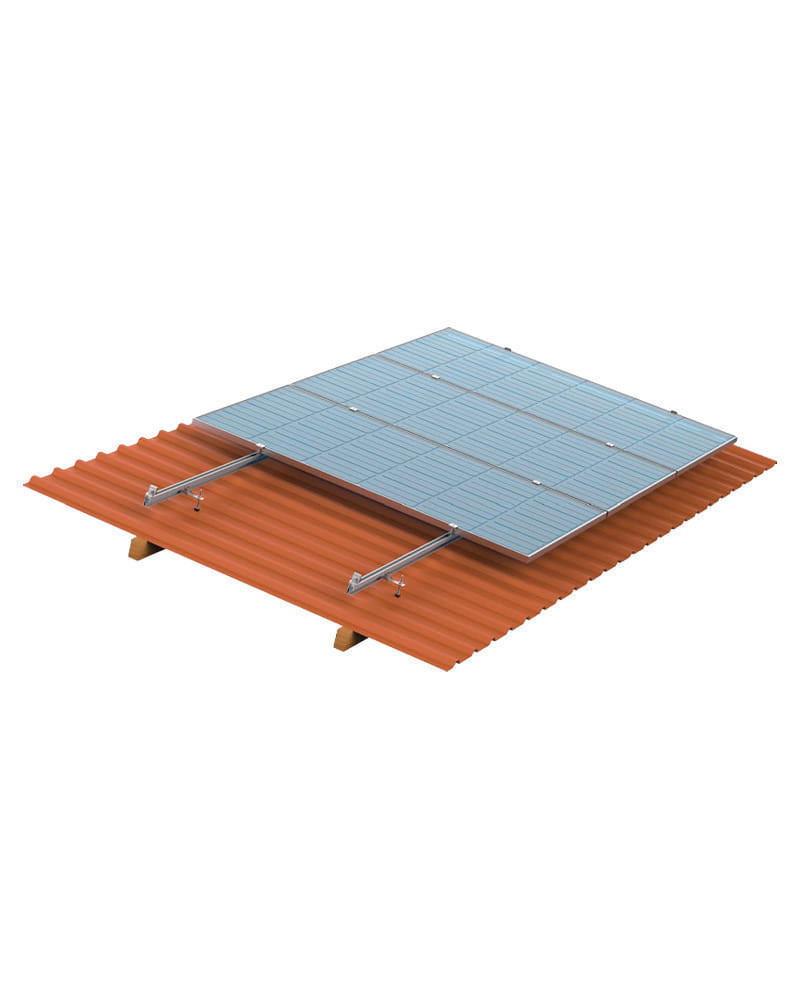

Estructura 1 Panel Coplanar Varilla Falcat
La Estructura 1 Panel Coplanar Varilla Falcat sirve para colocar los paneles solares sobre una cubierta de tejas ya con una inclinación y orientación correcta. Incluye también una varilla roscada metálica para poder anclar la estructura al tejado, sin necesidad de desmontar nada. El grosor de panel admitido en estas estructuras es de entre 30 y 45 mm de marco.
Estructura 1 Panel Coplanar Varilla Falcat
Ficha técnica y manual de la Estructura 1 Panel Coplanar Varilla Falcat
Ver la Ficha técnica de la Estructura 1 Panel Coplanar Varilla Falcat
Ver el manual de la Estructura 1 Panel Coplanar Varilla Falcat
Descripción Estructura 1 Panel Coplanar Varilla Falcat
Esta estructura está diseñada para soportar paneles solares en posición vertical sobre una cubierta de tejas que tenga una inclinación y orientación adecuada. Este modelo de estructura sirve soporta un velocidad del viento de hasta 27 m/s y una carga de nieve de hasta 50 cm.
La estructura se instalará con la misma inclinación que la cubierta existente, distribuyendo los paneles en vertical. Además, la fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera.
La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pre taladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45 mm.
El anclaje es el indicado para techos de hormigón y también para techos con correas de madera. Se incluye junta de estanqueidad para cuando se perfore la teja y la varilla se introduzca hasta llegar al anclaje del tejado. Se recomienda hacerlo sobre la cumbrera de la teja para que, junto con la protección que ofrece el panel solar situado sobre la superficie perforada, no haya ningún tipo de filtración. La gran ventaja es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.
Materiales de la Estructura 1 Panel Coplanar Varilla Falcat
Los materiales de la estructura están fabricados en aluminio anodizado 6005 T5 y acero inoxidable. El aluminio anodizado 6005 T5 se trata de una aleación de aluminio de alta resistencia por su capacidad para ser anodizada y se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo es la mayor resistencia a la corrosión.
Ficha técnica y manual de la Estructura 1 Panel Coplanar Varilla Falcat
Ver la Ficha técnica de la Estructura 1 Panel Coplanar Varilla Falcat
Ver el manual de la Estructura 1 Panel Coplanar Varilla Falcat
El producto es de primera calidad, el servicio al cliente es excepcional. En pocos días recibí el material en mi domicilio sin problemas.
facil de colocar y se ve que es fuerte
OK
Perfecto
Bien
Ya he comprado 14 paneles
Porque van perfectos.
Excelente calidad
Buen material
Ok
fácil y segura su instalación
A la estructura sólo le faltó q el tornillo que entra en la teja tuviera posibilidá de alargarlo, se me quedó chico.
Buenos días: deseo adquirir su kit de estructura Hanger Bolt Hook para dos paneles. La longitud de los rastreles es 2400 mm. Mis dos placas miden 1160 mm cada una, es decir 2320 mm. Queda una holgura de 80 mm para poner el agarre central y un agarre en cada extremo, luego tres elementos. ¿Caben esos tres elementos en 80 mm?
Gracias
Buenas tardes Blas
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, añado link de nuestra web donde puede encontrar la Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V, que incluye 4 perfiles de 1230mm.
https://autosolar.es/estructuras-cubierta-teja/estructura-cubierta-tejas-2-paneles-solares-con-varilla-01v
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
