Estructura 4 Paneles Coplanar Varilla Falcat
La Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat sirve para colocar los paneles solares sobre una cubierta de tejas ya con una inclinación y orientación correcta. Incluye también una varilla roscada metálica para poder anclar la estructura al tejado, sin necesidad de desmontar nada. El grosor de panel admitido en estas estructuras es de entre 30 y 45 mm de marco.
Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Ficha Técnica Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Ver la Ficha Técnica Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Descripción Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat

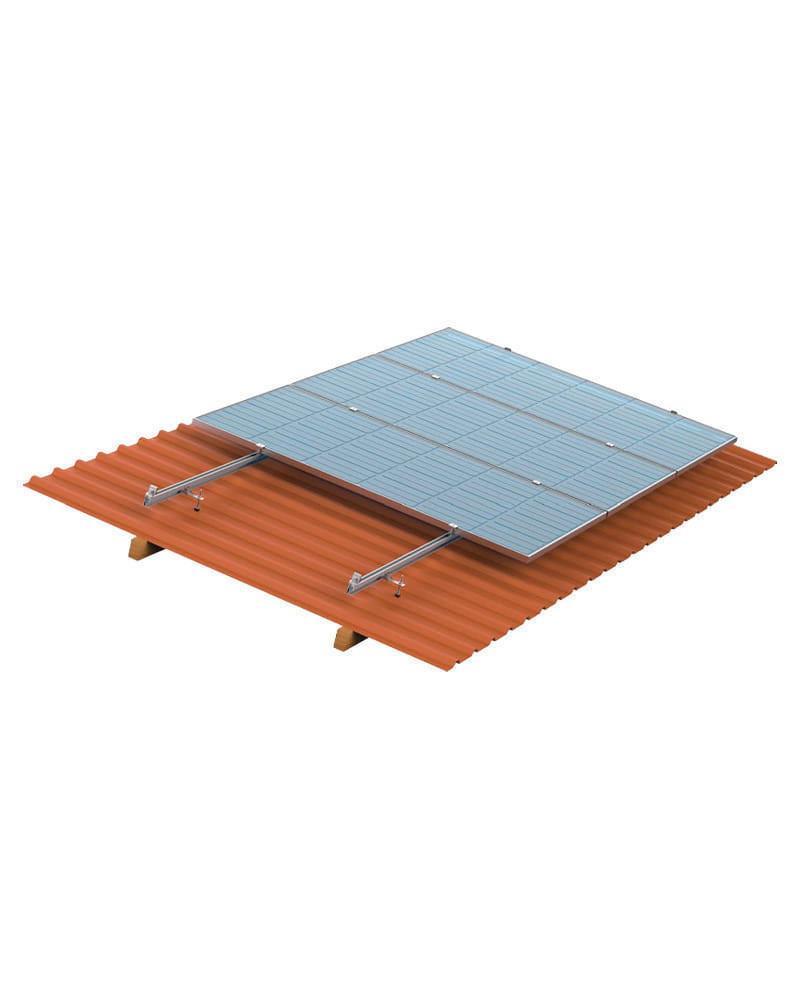

Esta estructura está diseñada para soportar paneles solares en posición vertical sobre una cubierta de tejas que tenga una inclinación y orientación adecuada. Este modelo de estructura sirve soporta un velocidad del viento de hasta 27 m/s y una carga de nieve de hasta 50 cm.
La estructura se instalará con la misma inclinación que la cubierta existente, distribuyendo los paneles en vertical. Además, la fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera.
La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pre taladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45 mm.
El anclaje es el indicado para techos de hormigón y también para techos con correas de madera. Se incluye junta de estanqueidad para cuando se perfore la teja y la varilla se introduzca hasta llegar al anclaje del tejado. Se recomienda hacerlo sobre la cumbrera de la teja para que, junto con la protección que ofrece el panel solar situado sobre la superficie perforada, no haya ningún tipo de filtración. La gran ventaja es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.
Materiales de la Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Los materiales de la estructura están fabricados en aluminio anodizado 6005 T5 y acero inoxidable. El aluminio anodizado 6005 T5 se trata de una aleación de aluminio de alta resistencia por su capacidad para ser anodizada y se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo es la mayor resistencia a la corrosión.
Ficha Técnica Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Ver la Ficha Técnica Estructura 4 Pan. 30-45mm Coplanar Varilla Falcat
Perfecto
Correcta y suficiente para placas de 2mts
Un producto de gran calidad
Muy Bueno
Bien
Buenos
buena calidad y de facil manejo
El producto es de primera calidad, el servicio al cliente es excepcional. En pocos días recibí el material en mi domicilio sin problemas.
La estructura de buena calidad
BUENA
Buen producto y buen precio
Buen producto y buen precio
0k
Buen anclaje y reforzada
Soy instalador. Material de muy buena calidad
Servicio atencion al cliente y tecnico perfecto No tardan en contestar ha cualquier duda
Rapida en la entrega del material y buen trato con los transportistas
Lo recomiendo
Soy instalador. Material de muy buena calidad
Servicio atencion al cliente y tecnico perfecto No tardan en contestar ha cualquier duda
Rapida en la entrega del material y buen trato con los transportistas
Lo recomiendo
Me ha gustado el sistema de la estructura fácil de montar
Fácil de montar
Falta que prueba
Muy bueno
Sistema de fijación correcto aunque a veces las varillas son cortas.
estructura muy buena y con accesorios de buena calidad
Perfecta alineación en 4 columnas de 3 filas
Tal como descrito.
Fácil de instalar y resistente
Bien
Fuerte
buena estructura, lo comparo con otras del mercado y esta es muy superior. tornillos en allen y tuerca en t que se bloquea sola,perfecto.Cuando solo se tienen 2 manos y en altura se agradece.
Perfecto estado y entrega. Bien explicado en la web para saber qué estructura necesitas.
Bien
LOS SOPORTES SON PERFECTOS PARA EL PANEL,
EL SERVICIO DE ENTREGA ES MUY RAPIDO
Fantástico
Excelente
Después de instalarlo y probarlo puedo decir que es una buena barilla, ligera, fuerte y fácil de montar, conforme con las especificaciones
facil de montar y ligera
Ok
As above
*****
buena caidad facil de instalar
Va bien, tarda en llegar
Buena estructura.
Buenas. He adquirido esta estructura, buena calidad y fácil montaje, pero veo no tiene orificios para atornillar micro inversor. ¿Hay algún accesorio para anclaje del mismo a la estructura?
Gracias.
Hola Álvaro, en cuanto a su consulta, no se dispone de ningún accesorio.
Saludos cordiales.
Buenas.
¿Cuál sería la medida máxima para los paneles?
Gracias.
Buenos días Álvaro, en cuanto a su consulta, la medida máxima recomendada es de 227*113mm
Saludos cordiales.
Hola,
No veo en ningún lugar el tamaño máximo de los paneles que se pueden montar encima.
Hola Pep, cualquier panel que no supere los 113mm de ancho sería válido.
Saludos cordiales.
Buenas tardes, tengo una instalación FV de 4,1 kwp, con inversor fronius primo 4,0. Me gustaría realizar una ampliación de paneles. Querría aumentar entre 1,5 / 2kwp. Me podrían hacer presupuesto del material necesario para dicho montaje sobre tejado de teja.
Muchas gracias
Buenas tardes Juan Manuel,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, podría contactar con nosotros a través de "[email protected]" o llamando al 96 143 01 13 facilitándonos sus datos de contacto y lo que desea.
Quedamos a la espera de sus noticias.
Un saludo y gracias por su atención.
AutoSolar
Hola, bajo la teja tengo panel de sándwich, no será poco resistente?
Buenas tardes Rogelio,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, sería aconsejable realizará el anclaje de dicha estructura sobre la viga que soporta el panel sándwich.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
