Estructura Cubierta Tejas 1 Panel Solar con varilla 01V

64,96
Sin IVA
53,69 €
Envío:
Gratuito en compras superiores a 150€, inferiores 7,5€
Entrega:
Recíbelo el jueves 21 de marzo en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501210
Cantidad:


Estructura Cubierta Tejas 1 Panel Solar con varilla 01V opiniones Ver más opiniones
Estructura Cubierta Tejas 1 Panel Solar con varilla 01V
Antonio D
12.01.2023

Todo perfecto

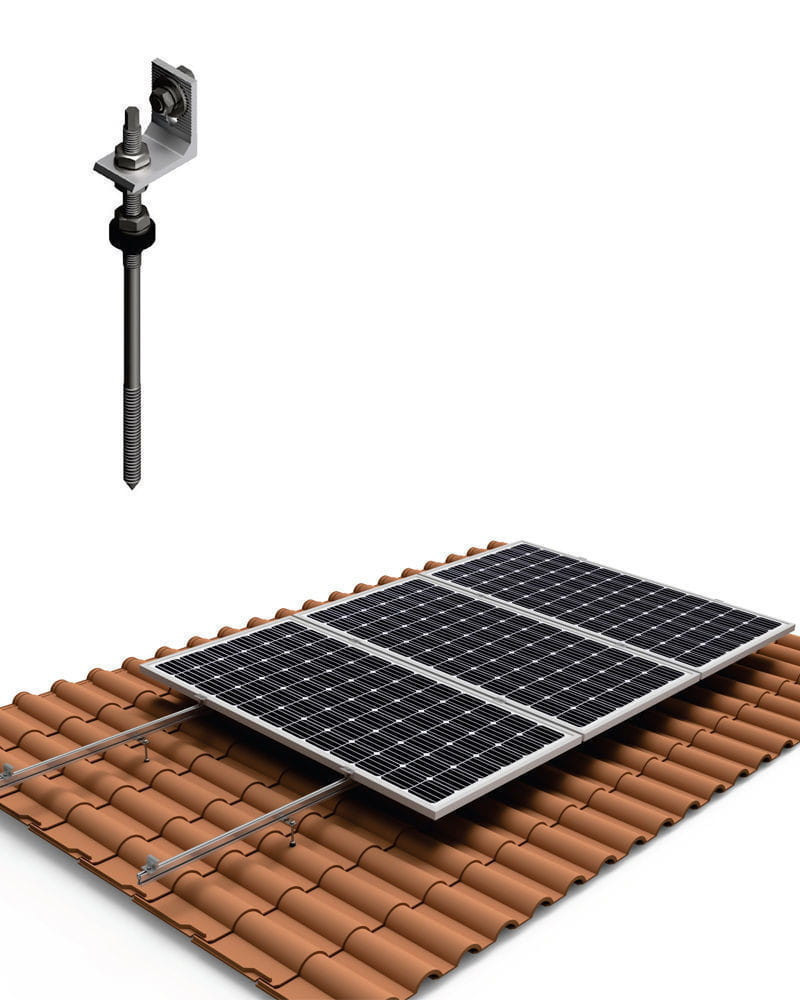

La Estructura Cubierta Tejas 1 Panel Solar con varilla 01V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye una varilla roscada metálica para que se pueda anclar al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de desmontar nada. Para el anclaje de los paneles a la Estructura Cubierta Tejas 1 Panel Solar con varilla, se incluyen los presores para que queden bien sujetos.

Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.

Nuestros técnicos te asesorarán sin compromiso

Estructura Cubierta Tejas 1 Panel Solar con varilla 01V

Ficha técnica de la Estructura Cubierta Tejas 1 Panel Solar con varilla 01V

Ficha Técnica Estructura para Cubierta de Tejas

Descripción de la Estructura Cubierta Tejas 1 Panel Solar con varilla 01V

Esta Estructura Cubierta Tejas 1 Panel Solar con varilla está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.

La Estructura Cubierta Tejas 1 Panel Solar con varilla está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera.

Recibirá su Estructura Cubierta Tejas 1 Panel Solar con varilla junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Cubierta Tejas 1 Panel Solar con varilla está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.

El anclaje de la Estructura Cubierta Tejas 1 Panel Solar con varilla es el indicado para techos de hormigón y también para techos con correas de madera. Se incluye junta de estanqueidad para cuando se perfore la teja y la varilla se introduzca hasta llegar al anclaje del tejado. Se recomienda hacerlo sobre la cumbrera de la teja para que, junto con la protección que ofrece el panel solar situado sobre la superficie perforada, no haya ningún tipo de filtración. La gran ventaja de la Estructura Cubierta Tejas 1 Panel Solar con varilla es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.

Los materiales de la Estructura Cubierta Tejas 1 Panel Solar con varilla están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

Detalle Estructura Cubierta Tejas 1 Panel Solar con varilla

Detalle cumbrera Estructura Cubierta Tejas 1 Panel Solar con varilla

Detalle varilla Estructura Cubierta Tejas 1 Panel Solar con varilla

Vídeos explicativos de la Estructura Cubierta Tejas 1 Panel Solar con varilla

Mantenimiento Estructura Paneles Solares

Montaje Estructura Cubierta Inclinada

  • Fijación de la Estructura: Sobre Tejas
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
  • Garantía de la Estructura: 25 años de garantía
12.01.2023

Todo perfecto

12.01.2023

Todo perfecto

12.01.2023

Todo perfecto

12.01.2023

Todo perfecto

30.11.2022

Estructura de calidad. Bien embalado.

25.11.2022

Todo OK

27.10.2022

Estructura robusta

22.01.2022

Muy buena calidad

12.01.2022

Buen producto

02.01.2022

Buen material

02.01.2022

Buen material

02.01.2022

Buen material

02.01.2022

Perfecto

23.02.2021

Estructura facil de instalar, buena compra.

03.01.2021

Tal y como se describe viene con un pequeño manual de colocación, al principio parece un poco engorroso la manera de colocación pero al final es muy sencillo.

02.01.2021

Todo correcto, recomendado.

20.11.2020

Good quality structure

20.11.2020

Good quality structure

11.09.2019

Buena calidad, seguridad y fácil montaje.

17.11.2018

Es fácil de instalar y la placa queda muy bien fijada

25.10.2017

TRATO ESTUPENDO Y TODO CORRECTO...SIN OLVIDAR LAS TRES B....

03.07.2017

Ajustes a la perfección

23.05.2016

2 X 1,15 m + 4 suportes de 13 cm + conjunto de acessórios para prender o painel. Perfeito.

Inicie sesión o regístrese para dejar una opinión.
Pedro
10.08.2021

Buenos dias,
Estoy interesado en adquirir un kit para tejado, estructura cubierta tejas 1 panel, quisiera saber el largo de los perfiles, y datos técnicos (en un futuro si se puede colocar otro panel) asi como la herrajeria que trae, y el metodo de anclaje al tejado. Sería para paneles de 280 watt (99 cm x170 aprox).
Gracias.

Autosolar Energy Solutions
13.08.2021

Hola Pedro,

La estructura para 1 panel tiene una longitud de 120cm, por lo que sería válida incluso para los paneles de 540W.

En cuanto a poder ampliar, simplemente tendrá que incluir el kit de unión para juntar más paneles con estructura extra.

Un saludo y espero haberle ayudado. Si desea más información o un presupuesto personalizado, puede llamarnos al 961 430 113

Juan Jose Alvarez
04.10.2020

Buenas tardes:
Me podrían mandar información para instalas 8 paneles en dos filas, vertical, coplanar sobre teja, ¿vienen con todos los accesorios? (Tacos, tornillos etc),
Muchas gracias y saludos,
Juan J. Alvarez

Autosolar Energy Solutions
07.10.2020

Buenos días,

En este caso la estructura que necesita son 2 unidades de KHT915 para 4 paneles:

https://autosolar.es/estructuras-cubierta-teja/estructura-cubierta-tejas-4-paneles-solares-con-varilla

Incluye todo lo necesario para el montaje incluyendo la varilla roscada con la junta que se insertaría en la cubierta.

Taco químico no está incluido.

Un saludo y gracias por su consulta

juanjo
05.07.2020

Hola, no encuentro la descripcion del material ofrecio (medidas de los restreles, tipo y cantidad de sujencciones, cantidad y medidas de las varillas

Autosolar Energy Solutions
07.07.2020

Buenas tardes Juanjo,

En primer lugar, gracias por contactar con AUTOSOLAR.

Le acabamos de hacer llegar el plano de montaje de la estructura para que pueda comprobar sus características.

Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
