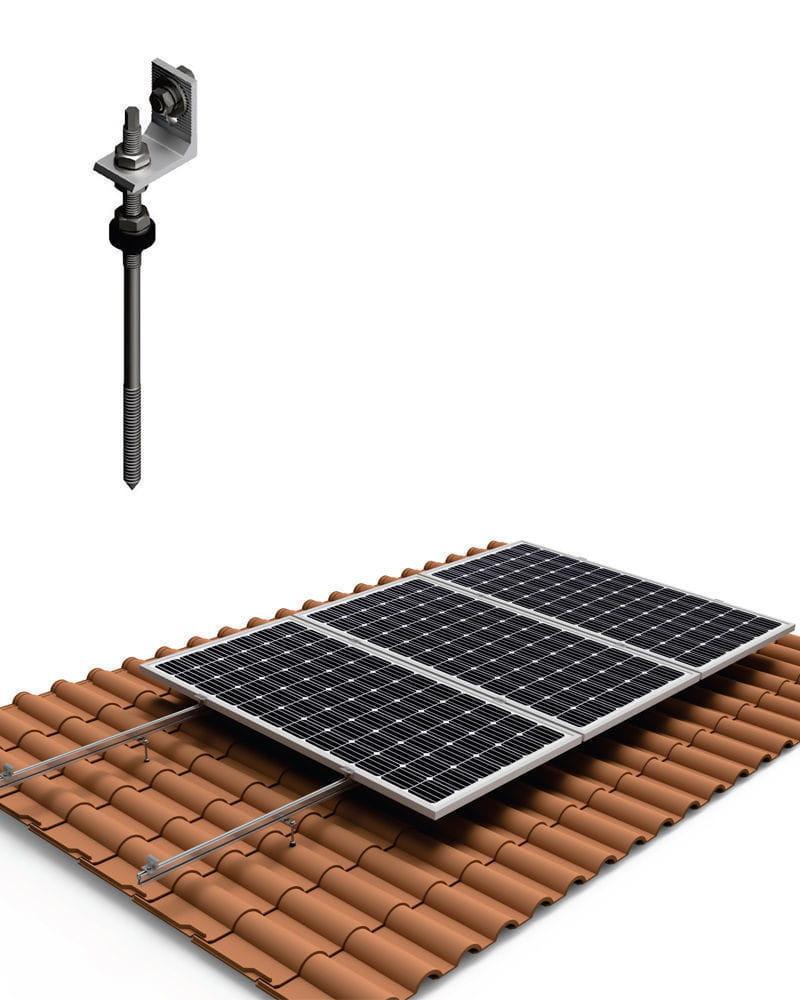

Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V
La Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye una varilla roscada metálica para que se pueda anclar al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de desmontar nada. Para el anclaje de los paneles a la Estructura Cubierta Tejas 2 Paneles Solares con varilla, se incluyen los presores para que queden bien sujetos.
Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.
Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V
Ficha técnica de la Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V
Ficha Técnica Estructura para Cubierta de Tejas
Descripción de la Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V
Esta Estructura Cubierta Tejas 2 Paneles Solares con varilla está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.
La Estructura Cubierta Tejas 2 Paneles Solares con varilla está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera.
Recibirá su Estructura Cubierta Tejas 2 Paneles Solares con varilla junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Cubierta Tejas 2 Paneles Solares con varilla está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.
El anclaje de la Estructura Cubierta Tejas 2 Paneles Solares con varilla es el indicado para techos de hormigón y también para techos con correas de madera. Se incluye junta de estanqueidad para cuando se perfore la teja y la varilla se introduzca hasta llegar al anclaje del tejado. Se recomienda hacerlo sobre la cumbrera de la teja para que, junto con la protección que ofrece el panel solar situado sobre la superficie perforada, no haya ningún tipo de filtración. La gran ventaja de la Estructura Cubierta Tejas 2 Paneles Solares con varilla es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.
Los materiales de la Estructura Cubierta Tejas 2 Paneles Solares con varilla están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
Vídeos explicativos de la Estructura Cubierta Tejas 2 Paneles Solares con varilla
- Fijación de la estructura: Sobre Tejas
- Material de la estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los paneles solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
- Garantía de la estructura: 25 años de garantía
Todo correctotodo
Todo ok
Todo ok
Todo ok
Todo ok
Todo ha llegado perfectamente y se ve de calidad, ahora falta montarlas.
Lo que echo en falta es una hoja aunque sea con las instrucciones de montaje.. al final dependes de tener q verlo en el móvil o en el ordenador y aún así en la web no especifica bien como se monta
Todo ha llegado perfectamente y se ve de calidad, ahora falta montarlas.
Lo que echo en falta es una hoja aunque sea con las instrucciones de montaje.. al final dependes de tener q verlo en el móvil o en el ordenador y aún así en la web no especifica bien como se monta
Ya la tengo instalada, y es sencillo y rápido montar los paneles en ella
Ya la tengo instalada, y es sencillo y rápido montar los paneles en ella
Very good.
Todo perfecto, pero en principio pensaba venia del ismo almacen y parece que no, taro un poco más en llegar, pero todo perfecto.
.
Sirvió a su proposito.
Los pernos me han resultado algo cortos, los he tenido que llevar a un taller metalico para que me los alargasen. Mi cubierta era teja mas panel sanwich mas vigas de madera y queria que el perno llegase a la viga para que quedase mas seguro.
La medida para las placas 450W 24V no es correcta le falta unos cm.
Estructura buenísima, y lo mejor es que viene completa, con tornillos de tejado
Estructura buenísima, y lo mejor es que viene completa, con tornillos de tejado
Bon material i servei.
Bon material i servei.
Excelente producto a buen precio.
Molt bé.
buena elección
Sin ningún problema, fácil montaje y efectivo.
Bueno
Buenas me gustaria saber si viene preparada para poner toma de tierra ala estructura, o hay que hacer el orificio nosotros mismo
gracias
Buenos días Francisco, en cuanto a su consulta, puede conectar la tierra en la estructura, aunque no dispone de un lugar especifico para ello.
Saludos cordiales.
Buenas tardes. Me gustaria saber si hacen falta algunos tipos de tacos para los tornillos. Gracias
Hola Francisco, el esparrago incorpora junta de
estanqueidad, pero siempre se recomienda el uso de tamiz y taco químico para un anclaje óptimo.
Saludos cordiales.
Estructura Cubierta Tejas 2 Paneles Solares con varilla 01V
Hola, me gustaria saber si esta estructura me serviría para instalar dos paneles solares sobre teja de hormigón.
gracias!
Buenos días Jorge, esta estructura sería adecuada. Además, sería recomendable el uso de otros accesorios de anclaje tales como el tamiz y el taco químico.
Saludos cordiales.
Buenas tardes
¿Qué estructura necesito para instalar dos placas de 2094x1038x35mm, sobre un techo de hormigón inclinado?
Un saludo,
Buenos días Rafael,
En primer lugar gracias por contactar con autosolar.
Le acabamos de enviar por correo electrónico el presupuesto y las características de la estructura adecuada.
Un saludo y ante cualquier pregunta o consulta no dude en contactar con nosotros por correo electrónico o llamándonos al 961 43 01 13.
Olá boa tarde,
Moro no Norte de Portugal, em Vilar de Mouros, cerca da fronteira de Vila Nova de Cerveira. Posso adquirir os vossos produtos? O transporte tem custos acrescidos?
Queria uma instalação em telhado de 8 paineis de 400W com inversor híbrido de 5000w. Mais tarde comprarei baterias. Posso montar eu?
Buenos días,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que realizamos envíos a Portugal. Puede contactar con nosotros en el correo electrónico [email protected] para poder hacerle llegar una propuesta del material que tiene interés.
Estamos en contacto.
Un saludo y gracias por su atención.
Hola, quisiera saber la medida de los perfiles de aluminio de soporte para dos paneles(1000*2000) en montaje vertical y, sobre todo, la longitud i diámetro del tornillo de sujeción de los mismos al tejado. Gracias anticipadas,
Ricard Morón
Buenos días Ricard,
En primer lugar, muchas gracias por contactar con AUTOSOLAR.
En relación a su consulta, la longitud de los largueros transversales de la estructura que nos acopa son 2,1 metros en cada uno de ellos.
Quedamos a su disposición ante cualquier nueva consulta que nos desee plantear.
Un saludo y muchas gracias.
Que medida tienen los perfiles de largos y cuántas varillas tendría para anclados al tejado, sería para dos paneles.
El incremento de ser solo aluminio o aluminio anodizado.
Un saludo y gracias.
Luis
