Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V

289,25
Sin IVA
239,05 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 2 de abril en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501215
Cantidad:
Financiación:
Calcular cuota


Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V opiniones Ver más opiniones
Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V
Jordi A
19.03.2022

Muy buena solución.

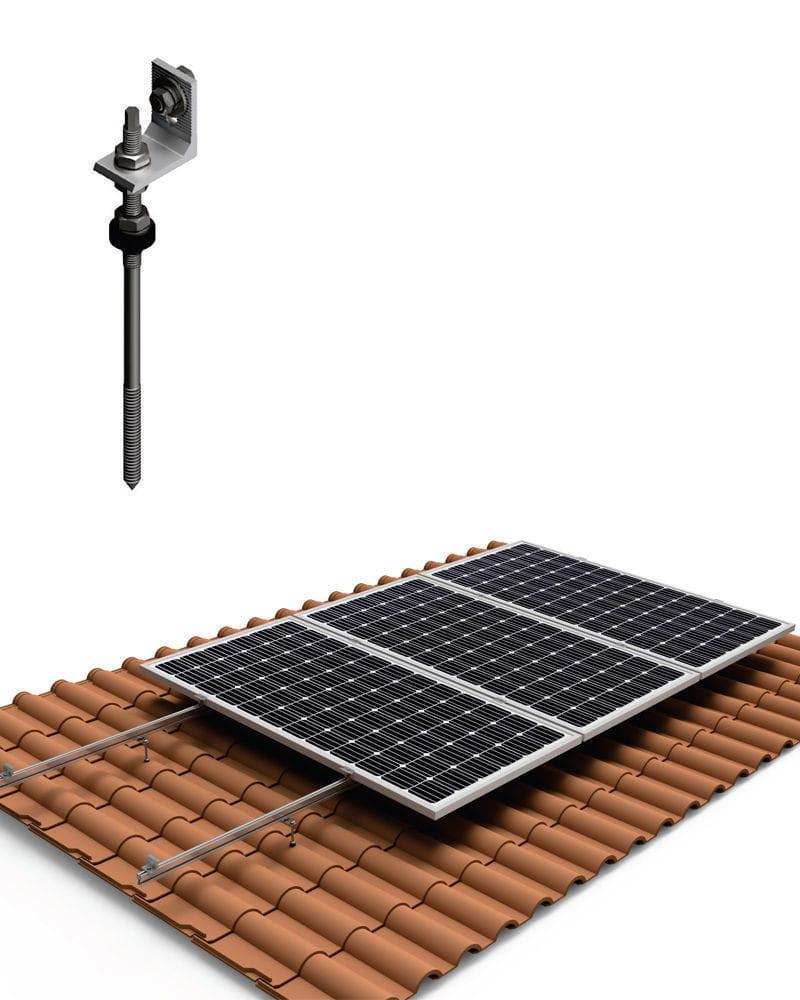

La Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye una varilla roscada metálica para que se pueda anclar al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de desmontar nada. Para el anclaje de los paneles a la Estructura Cubierta Tejas 6 Paneles Solares con varilla, se incluyen los presores para que queden bien sujetos.

Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.

Nuestros técnicos te asesorarán sin compromiso

Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V

Ficha técnica de la Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V

Ficha Técnica Estructura para Cubierta de Tejas

Descripción de la Estructura Cubierta Tejas 6 Paneles Solares con varilla 01V

Esta Estructura Cubierta Tejas 6 Paneles Solares con varilla está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.

La Estructura Cubierta Tejas 6 Paneles Solares con varilla está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera.

Recibirá su Estructura Cubierta Tejas 6 Paneles Solares con varilla junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Cubierta Tejas 6 Paneles Solares con varilla está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.

El anclaje de la Estructura Cubierta Tejas 6 Paneles Solares con varilla es el indicado para techos de hormigón y también para techos con correas de madera. Se incluye junta de estanqueidad para cuando se perfore la teja y la varilla se introduzca hasta llegar al anclaje del tejado. Se recomienda hacerlo sobre la cumbrera de la teja para que, junto con la protección que ofrece el panel solar situado sobre la superficie perforada, no haya ningún tipo de filtración. La gran ventaja de la Estructura Cubierta Tejas 6 Paneles Solares con varilla es su sencillez de instalación ya que no es necesario desmontar nada de la cubierta ya existente.

Los materiales de la Estructura Cubierta Tejas 6 Paneles Solares con varilla están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

Detalle Estructura Cubierta Tejas 6 Paneles Solares con varilla

Detalle cumbrera Estructura Cubierta Tejas 6 Paneles Solares con varilla

Detalle varilla Estructura Cubierta Tejas 6 Paneles Solares con varilla

Vídeos explicativos de la Estructura Cubierta Tejas 6 Paneles Solares con varilla

Mantenimiento Estructura Paneles Solares

Montaje Estructura Cubierta Inclinada

  • Fijación de la Estructura: Sobre Tejas
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
  • Garantía de la Estructura: 25 años de garantía
19.03.2022

Muy buena solución.

06.12.2020

Buena calidad

27.10.2020

Todo perfecto, atención comercial inmejorable y productos de calidad, sunfer.

13.03.2019

Todavia no lo he montado pero se ve bastante bien.

15.02.2018

Muy buenas

07.01.2018

Escelente

Inicie sesión o regístrese para dejar una opinión.
Jorge
20.10.2022

Buenas tardes,

por lo leído en las preguntas el kit viene con todo lo necesario para su instalación excepto el taco químico pero me surgen dos dudas

¿este kit cuantos tornillos de anclaje trae?

¿trae las abrazaderas para fijar los paneles?, de no ser así, ¿podríais pasarme el enlace?

Gracias de antemano.

Autosolar Energy Solutions
28.10.2022

Buenas tardes Jorge,

En primer lugar gracias por contactar con AutoSolar.

Referente a su consulta, la estructura de 6 paneles contiene 10 varillas de sujeción S01, 4 presores finales S10 y 12 presores intermedios S11.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Victor
03.04.2022

Buenas noches. Quería saber cuanto miden las estructuras para 6 paneles. Me refiero a saber si los perfiles miden mas de 6 metros o están compuestos por dos perfiles de 3 metros o tres de 2 metros por ejemplo. Necesito comprar:
1 estructura para 1 panel,
1 estructura para 2 paneles
2 estructuras para 3 paneles cada una
1 estructura para 6 paneles
A la hora de seleccionarlo quiero saber si es lo mismo pedir una estructura para 6 paneles que 2 estructuras para 3 paneles.
Muchas gracias

Autosolar Energy Solutions
08.04.2022

Hola buenas tardes Victor,

En primer lugar gracias por contactar con AutoSolar.

Referente a su consulta, actualmente la medida de la estructura de 6 paneles es de 6,9m.

Las piezas requeridas para montar 6 paneles en una misma estructura no son las mismas que para montar dos filas de 3 paneles, por lo que en cada caso se debe de adquirir la estructura correspondiente.

Le acabo de hacer llegar un presupuesto con las estructuras solicitadas.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Juanjo
10.10.2021

Hola, no veo claro si en las estructuras coplanares vienen los perfiles largos de aluminio, los listones donde se asientan las placas o solo los anclajes que van al tejado? gracias

Autosolar Energy Solutions
13.10.2021

Buenas tardes Juanjo.

Estas estructuras están compuestas por los perfiles longitudinales donde asientan los paneles solares, los presores para sujetar los marcos y las varillas de anclaje para su fijación a la cubierta.


Un cordial saludo


-Autosolar-

david
09.10.2021

para casar mas de 6 modelos entiendo que abra que comprar varios kit o hay uno en función de los modelos que instales evidentemente mas de 6,
Y SI EL SOPORTE A ANCCLAR ES TEJA + BARDO ( LADRILLO FDE 4 CM ) QUE SOLUCION PROPONEN .

Autosolar Energy Solutions
13.10.2021

Buenas tardes David.

En primer lugar gracias por contactar con Autosolar.

En el caso de requerir una estructura de una longitud superior a 6 paneles, se tienen que combinar estructuras más pequeñas, por ejemplo una estructura de 3 paneles + una estructura de 4 paneles, obteniendo una estructura de 7 paneles. Las 2 estructuras se unen longitudinalmente con una unión que también suministramos.

Para instalaciones sobre teja se puede utilizar este tipo de estructura anclada con taco químico.

Cualquier otra duda póngase por favor en contacto mediante el correo: [email protected] o bien llamando al 961 430 113


Un cordial saludo


-Autosolar-

Angel
13.06.2021

Buenos dias, ¿este tipo de estructuras llevan todas las piezas necesaras para montar los paneles? Me refiero a las grapas intermedias y finales asi como los tapones de la propia estructura. Un saludo

Autosolar Energy Solutions
14.06.2021

Buenas tardes Angel,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, la estructura cuenta con todas las piezas necesarias para su correcto montaje. Las grapas intermedias y finales como los propios tapones de la estructura están incluidos en este tipo de estructura.

Un saludo y gracias por su consulta.

dani martinez heredia
08.03.2021

Hola, me gustaria saber que velocidad de viento soportan? Muchas gracias

Autosolar Energy Solutions
10.03.2021

Buenos días Dani.

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, en la ficha técnica del fabricante Sunfer, se indica:

Viento 150 km/h

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

AutoSolar

Josep Enric Llorens Zamora
12.07.2020

cuanto miden los tornillos de sujeccion a la teja,tanto la parte que entra en el hormigon como la otra.gracias.

Autosolar Energy Solutions
29.07.2020

Hola Josep,

La varilla tiene una longitud total de 250mm, y el tornillo central se puede ajustar para que se pueda insertar a más profundidad en el hormigón que los 100mm que viene por defecto.

Un saludo y gracias por su consulta
