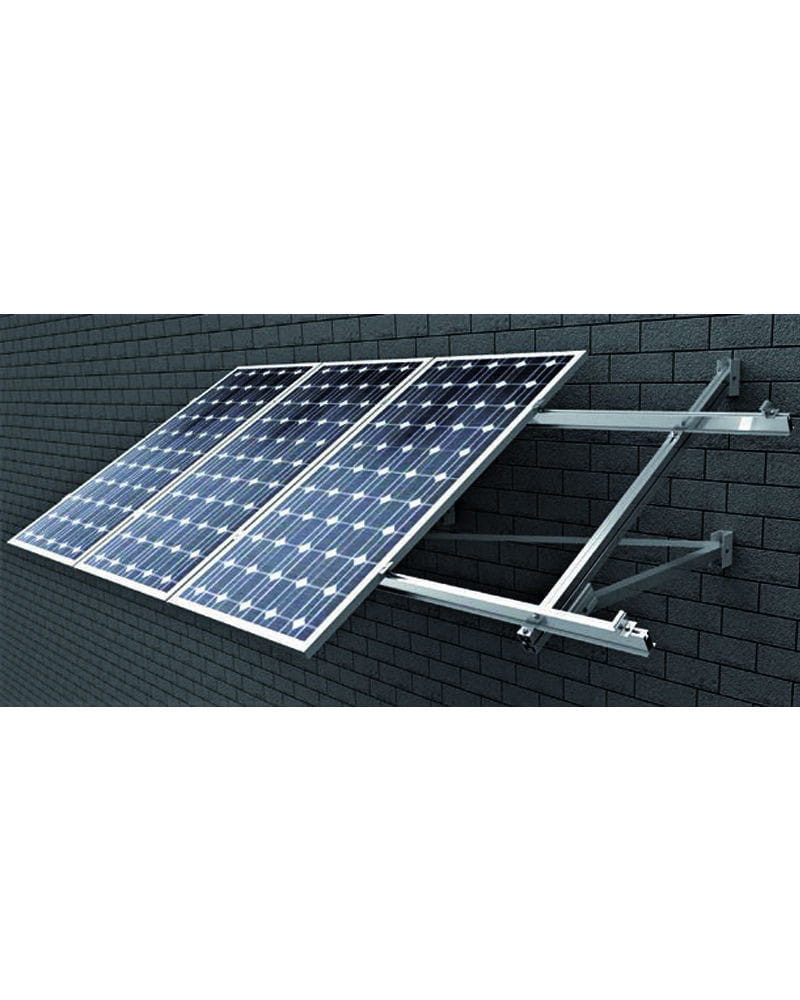

Estructura Fachada 2 Paneles 15V 30-35º
La Estructura Fachada 2 Paneles WV915 30-35º es un tipo de soporte para poder situar los paneles solares sobre una pared correctamente orientada. La Estructura Fachada 2 Paneles WV915 30-35º otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30 o 35º respecto al plano horizontal del suelo. Sus patas son apoyos que deben anclarse firmemente a la pared para poder soportar el propio peso y las tensiones provocadas. Esta Estructura Fachada 2 Paneles WV915 30-35º es válida para paneles que midan 1650mm Alto y 1000mm Ancho como máximo y de cualquier tipo de espesor de perfil
Estructura Fachada 2 Paneles WV915 30-35º
Ficha técnica de la Estructura Fachada 2 Paneles WV915 30-35º
Ver la Ficha Técnica de la Estructura Fachada 2 Paneles WV915 30-35º
Descripción técnica de la Estructura Fachada 2 Paneles WV915 30-35º
La Estructura Fachada 2 Paneles WV915 30-35º está diseñada para soportar paneles solares alineados en vertical sobre una fachada que esté orientada al sur. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un tamaño de: 1650mm Alto y 1000mm Ancho. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas llevan una perfilería de una mayor sección para asegurar una superior resistencia. La superficie de apoyo son 2 puntos por cada pata que deberemos sujetar firmemente a la pared sobre la que instalaremos la estructura. Es importante tener en cuenta que este tipo de estructura está pensado para ser anclado a una pared firme que pueda soportar el peso de paneles y estructura además de las tensiones provocadas por el viento y otros eventos atmosféricos.
La Estructura Fachada 2 Paneles WV915 30-35º está diseñada para estar instalada en una fachada que siempre reciba la luz del sol en todas las épocas del año. Pensada para una disposición vertical de los paneles, es apta para longitudes de módulos de hasta 2m. La fila de paneles podrá tener una inclinación variable entre los 30 y los 35º respecto a la horizontal del suelo.
Recibirá su Estructura Fachada 2 Paneles WV915 30-35º junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Fachada 2 Paneles WV915 30-35º está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen 1650mm Alto y 1000mm Ancho. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.
La tornillería de anclaje de la Estructura Fachada 2 Paneles WV915 30-35º a la pared donde se va a instalar no está incluida. En función de la superficie donde se ponga, precisará un tipo de tornillería y tacos u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Fachada 2 Paneles WV915 30-35º es solidez de su perfilería, unida a su disposición en la pared por si no tenemos espacio suficiente en suelo o tejado. Su montaje es muy sencillo aunque por las características de su instalación hay que tener en cuenta las precauciones necesarias.
Los materiales de la Estructura Fachada 2 Paneles WV915 30-35º están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje de la Estructura Fachada 2 Paneles WV915 30-35º es unitario para estructuras de hasta 4 unidades, por lo que si por ejemplo aquiere una estructura para 6 paneles, recibirá 2 estructuras de 3 paneles además de un kit de unión para poderlas juntar en una única fila.
Ficha técnica de la Estructura Fachada 2 Paneles WV915 30-35º
Ver la Ficha Técnica de la Estructura Fachada 2 Paneles WV915 30-35º
- Fijación de la Estructura: Sobre Pared
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para paneles de 1650mm Alto y 1000mm Ancho. Adjuntar las medidas del módulo solar en el pedido para procesarlo.
- Garantía de la Estructura: 25 años de garantía
Instalación de la Estructura para Pared o Fachada
En esta imagen podemos ver un ejemplo de instalación de Estructura para Pared o Fachada instalada en la casa habitual de un cliente de Sevilla. Esta estructura está preparada para ser instalada sobre una superficie vertical y es muy habitual cuando no se dispone de terreno o el tejado no está orientado de forma óptima. También es una opción elegida por la estética y funcionalidad. En esta ocasión la estructura es para 6 paneles solares pero en nuestra web puede encontrar estructuras para fachada para hasta 20 paneles de las más variedad dimensiones.
Instalación de la Estructura para Pared o Fachada
En esta imagen podemos ver un ejemplo de instalación de Estructura para Pared o Fachada instalada en la casa habitual de un cliente de Sevilla. Esta estructura está preparada para ser instalada sobre una superficie vertical y es muy habitual cuando no se dispone de terreno o el tejado no está orientado de forma óptima. También es una opción elegida por la estética y funcionalidad. En esta ocasión la estructura es para 6 paneles solares pero en nuestra web puede encontrar estructuras para fachada para hasta 20 paneles de las más variedad dimensiones.
Hola, he de realizar pedido para ésta estructura para dos placas. He visto que la estructura no dispone de la tornillería para anclaje a pared... Pero dispone de los accesorios de fijación para las dos placas?
Buenas tardes Sergio,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que la estructura incluye la tornillería necesario para el anclaje de los 2 paneles a dicha estructura, la tornillería que no incluye es la de anclaje a pared.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Hola, estoy viendo que el módulo fachada 2 y fachada 3 tienen la misma ficha técnica. ¿Hay alguna diferencia entre ambos? Me gustaría adquirir uno para colocar unos paneles de 32celdas. Gracias.
Buenas tardes Adrián.
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, efectivamente la ficha técnica de la Estructura 15V Soporte inclinado abierto para fachada,
vertical, es la misma para los modelos de 1 hasta 3 módulos.
Es compatible para módulos de hasta 2279mm x 1150mm.
La diferencia está en el número de modulos a instalar.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Que paneles puedo utilizar con esta estructura.
Buenas tardes Pere,
Con esta estructura puede utilizar paneles de hasta 2279 x1150 mm
Un cordial saludo
-Autosolar-
Hola quisiera comprar una estructura para dos paneles solares de 150w de 1482x676x 35 para colocar en la fachada, de los que tienen en catalogo e visto el W915 C/RED este me servira para colocar las dos placas o teneis otro modelo.Un saludo
Buenos días Hilario,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el modelo de estructura que nos solicita es totalmente apto para la instalación de 2 placas de las dimensiones que nos indica sobre fachada.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
