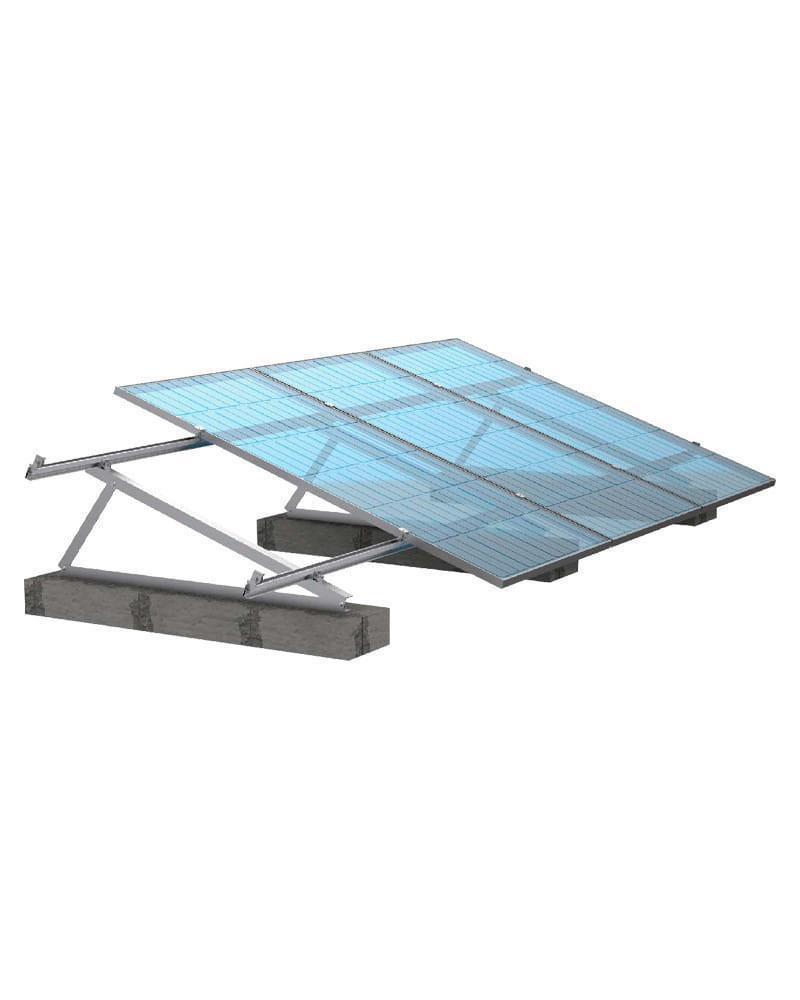

Estructura 4 Paneles 72C 30º Inclinada Falcat
Bloques de hormigón no incluidos.
La Estructura 4 Paneles 72c 30º Inclinada Falcat es un soporte para poder situar los paneles solares sobre una cubierta sin inclinación. Los paneles se colocan verticalmente sobre la estructura con una inclinación de 30º respecto a la superficie a la que se instala. Las patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. En este caso la estructura está pensada para paneles de 72 células o que no superen los 2,15 m como máximo de altura
Estructura 4 Paneles 72c 30º Inclinada Falcat
Ficha técnica y manual de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Ver Ficha Técnica de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Ver Manual de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Descripción Estructura 4 Paneles 72c 30º Inclinada Falcat
La estructura está diseñada para soportar paneles solares sobre una superficie plana que no tenga la inclinación u orientación adecuada. Este modelo sirve para cualquier tipo de panel que tenga un ancho máximo de 1,10 metro y una longitud máxima de 2,15 m. En este caso la estructura está pensada para paneles de 72 células o que no superen los 2,15 m como máximo de altura. Las patas son triángulos cerrados premontados para garantizar la robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
Esta estructura inclinada de Falcat está diseñada para instalarse en la orientación que más interese, siempre disponiendo de los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura.
Materiales de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Los materiales con los que se ha fabricado esta estructura son el aluminio anodizado 6005 T5 y el acero inoxidable 304. La tornillería de anclaje donde se va a instalar no está incluida. En función de la superficie en la que se disponga (hormigón, cubierta metálica, etc.) se necesitará un tipo de tornillería u otra que deberá comprar por su cuenta.
Hay que tener en cuenta que además del peso, la superficie donde se realice la instalación tendrá que soportar también las tensiones provocadas por el viento. Es tu responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la estructura es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados y no necesitan de herramientas especiales (únicamente una llave inglesa o de tubo y lo que necesite para anclar la estructura a la superficie donde se instale).
El aluminio anodizado 6005 T5 se trata de una aleación de aluminio de alta resistencia, así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo es la mayor resistencia a la corrosión.
El embalaje de la estructura es unitario para estructuras de hasta 6 unidades, por lo que si compras una estructura para más de 6 paneles recibirás 2 estructuras además de un kit de unión para juntarlas en una única fila. Junto con la estructura recibirá también un plano de montaje detallado para que pueda instalarla fácilmente.
Ficha técnica y manual de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Ver Ficha Técnica de la Estructura 4 Paneles 72c 30º Inclinada Falcat
Ver Manual de la Estructura 4 Paneles 72c 30º Inclinada Falcat
10
perfecto
perfecto
Sencilla, robusta y de fácil montaje. Buen sistema.
Buen material y mejor servicio. Los técnicos me ayudaron mucho.
Gracias.
La estructura muy resistente y facil de montar
De momento bien a la espera de poner el sistema en funcionamiento.
Gracias
Bien
Muy buen producto, ya instalado y usado.
x
Fácil de montar
Fácil de montar
Tengo cubierta plana y lo he instalado con contrapesos de bordillos de jardín. Han aguantado bien los vientos.
con un trocito mas tienes para cinco
con un trocito mas tienes para cinco
con un trocito mas tienes para cinco
The pipes included are not the ones as in the manual. Different lengths and different places of the holes. But, very easy to build up and use!!
Buenas
El producto es excelente.
Eso sí, el envío fue una odisea. Llegó 5 días tarde y las cajas muy dañadas (todo lleno de precinto del transporte, en este caso, todo un DHL)
Muy bueno
Muy bueno
Muy bueno
Muy buen servicio de preventa y postventa
Very Good
fácil instalación
Mas
ideales
Hay que montarla
Hay que montarla
Buen producto
Buen producto
Muy bien
Por el momento todo ok.
Perfecto
Estructura fácil de instalar voy bastante ligera para manipular.
Estructura fácil de instalar voy bastante ligera para manipular.
Podría ser regulable, por lo menos en dos posiciones, para verano e invierno.
5 estrellas
todo perfecto
Los paneles 550W Monocristalino PERC Tensite son compatibles con esta estructura? Pasan por poco los 2,2m
Buenas tardes Alberto,
En primer lugar, agradecerle que se haya puesto en contacto con AUTOSOLAR.
Referente a su consulta, la estructura valida para el panel de 550W es la siguiente:
https://autosolar.es/estructuras-suelo/est-4-paneles-40mm-30o-inclinada-falcat-xl535
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar al 961430113.
Un saludo y gracias por su atención.
Incluye las bases de hormigón del dibujo? Si no es así, dónde podría adquirirlas?
Buenas tardes Joaquín,
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, no, es una mera representación de como debería estar anclado.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar al 961430113.
Un saludo y gracias por su atención.
Que significa que tiene 72c?
Buenos días Grego,
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, la estructura está pensada para paneles que tengan 72 células o que no superen los 2,20m como máximo de altura.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar al 961430113.
Un saludo y gracias por su atención.
