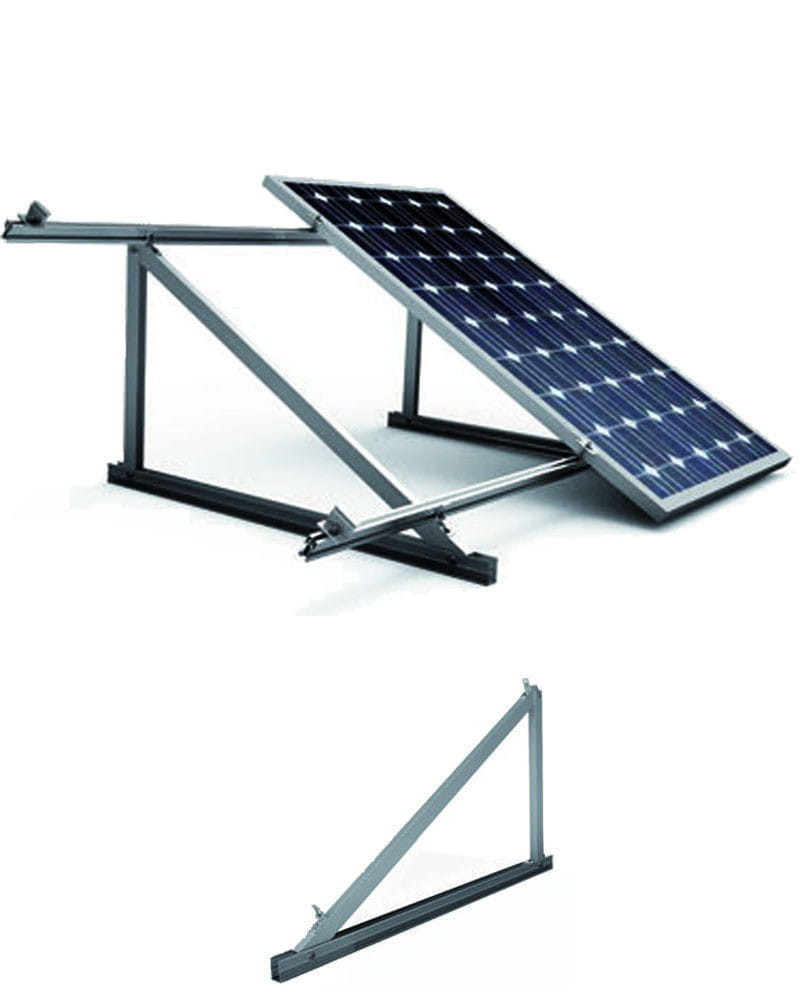

Estructura Inclinada 30º 1 Panel 60C 10V
La Estructura Inclinada 30º 1 Panel 60C 10V es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. Otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Es válida para paneles que midan 1800 x 1150 mm como máximo y de cualquier tipo de espesor de perfil.
Opcionalmente se puede solicitar el modelo con 15º de inclinación
Estructura Inclinada 30º 1 Panel 60C 10V
Ficha técnica de la Estructura Inclinada 30º 1 Panel 60C 10V
Ficha técnica de la Estructura Inclinada 30º 1 Panel 60C 10V
Descripción técnica de la Estructura Inclinada 30º 1 Panel 60C 10V
La Estructura Inclinada 30º 1 Panel 60C 10V está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1800 x 1150 mm. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
La Estructura Inclinada 30º 1 Panel 60C 10V está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.
Recibirá su estructura junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La tornillería de anclaje a la superficie donde se va a instalar no está incluido. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada 30º 1 Panel 60C 10V es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.
Los materiales están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje es unitario para estructuras de hasta 6 unidades, por lo que si por ejemplo aquiere una estructura para 8 paneles, recibirá 2 estructuras de 4 paneles además de un kit de unión para poderlas juntar en una única fila.
Ficha técnica de la Estructura Inclinada 30º 1 Panel 60C 10V
Ficha técnica de la Estructura Inclinada 30º 1 Panel 60C 10V
- Fijación de la Estructura: Sobre Cubierta Plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6
- Compatibilidad de los Paneles Solares: Para paneles de 1,7m de Alto y 1m de Ancho.
- Garantía de la Estructura: 25 años de garantía
Instalación del Panel Solar 270W Talesun Policristalino
Como se puede observar en la imagen, el Panel Solar 270W Talesun Policristalino ha sido instalado en Huelva sobre tejado en dos filas de 5 y 4 paneles en total. Los Paneles Solares 270W Talesun Policristalinos están preparados para las instalaciones de conexión a red. La garantía, durabilidad y reconocimiento del fabricante de estos paneles los convierte en una excelente opción para instalaciones exigentes.
Los Paneles Solares 270W de Talesun fueron instalados en Burgos y conectados en serie-paralelo, sumando un total de 6 paneles dispuestos en horizontal en una única estructura para tejado.
Los Paneles Solares 270W Talesun Policristalino fueron instalados en Murcia sobre una cubierta metálica con el objetivo de suministrar la energía a una vivienda de uso habitual. La instalación permitió una autonomía energética en una vivienda sin conexión a la red eléctrica.
El Panel Solar 270W Talesun Policristalino ha sido instalado en Córdoba, en un kit solar personalizado que cubre las necesidades de 5.670W/h/día en invierno y 11.340W/h/día en verano. Con este kit se garantiza la autonomía energética durante las horas nocturnas y los días menos soleados.
El Panel Solar 270W Talesun Policristalino ha sido instalado en una localidad próxima a Valencia, como parte de un kit solar personalizado. Los tres paneles solares de 270W Talesun Policristalino que se instalaron son capaces de ofrecer a la vivienda un media de 2.835 W/h/día en invierno y 7.670 W/h/día en verano.
En una ciudad de la Comunidad Valenciana se han instalado 115 paneles para una instalación a la red eléctrica que permite un importante ahorro en la factura de la luz. Los 115 paneles solares de 270W Talesun Policristalino que se instalaron son, como se ha dicho, capaces de trabajar en una instalación de conexión a red, en la que se puede realizar los consumos de las horas diurnas con la energía de la instalación solar fotovoltaica.
Estos paneles solares 270W Talesun Policristalino se instalaron cerca de Girona como parte de una conexión a red para una vivienda unifamiliar. Estos 19 Paneles Solares 270W Talesun Policristalino que se instalaron son capaces de ofrecer a esta instalación una media de 28.215 W/h/día.
Los paneles solares de 270W Talesun Policristalino se utilizaron en una instalación fotovoltaica aislada de la red eléctrica que se realizó en la Comunidad Valenciana. Se situaron 6 Paneles Solares 270W Talesun Policristalino como parte de un kit solar aislado de la red eléctrica. Fueron colocados con la orientación y la inclinación adecuadas para que la exposición fotovoltaica sea máxima.
En Alicante se ha realizado una instalación para una vivienda aislada de la red eléctrica con un inversor Must Solar y 9 paneles 270W Talesun Policristalino ubicados en el tejado de la vivienda. En esta ocasión los tejados son capaces de producir una media de 13.365W/h/día, siendo su producción mayor en verano y menor en invierno.
buen producto
Todo perfecto
Bien suficiente para la placa.
Producto correcto y recomendable.
Vale para 4 paneles de 2 m x 1m?
Buenas tardes Miguel,
La estructura que usted necesita para 4 paneles de 2x1 metros en vertical es:
https://autosolar.es/estructuras-suelo/estructura-inclinada-30o-4-paneles-72c-cve
Un saludo
Hola, tengo una placa solar de 2 metros de largo por 1 de ancho me valdría este soporte?
Necesito que sea estructura de 1 panel
Gracias
¿En esta estructura cabrían dos unidades de Panel Solar 200W 12V Policristalino Bauer?
Buenos días Óscar,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el modelo de estructura que nos indica es totalmente apta para el panel de 12V 200W.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
