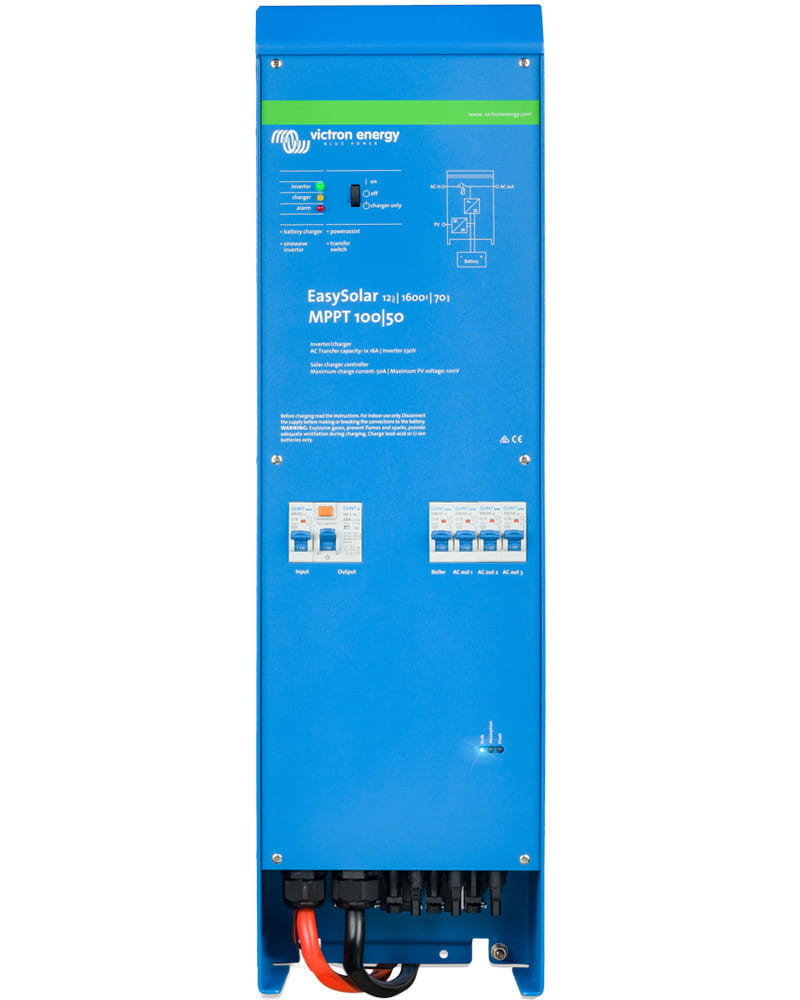

Inversor Victron EasySolar 12V 1600VA MPPT 100V 50A
Es la opción que ofrece Victron todo en uno, este inversor está equipado con un regulador de carga MPPT de 50A, con una tensión de entrada máxima de 100V además lleva un cargador de baterías de 70A y un inversor de onda pura de 1600VA a 12V. Esta equipado con sus fusibles e interruptores para poder dar corriente a una salidas u otras en función de nuestras necesidades. Están integrados todos los componentes necesarios para poder hacer una instalación solar gracias al Victron Easy Solar 1600VA 12V, con regulador de carga MPPT de 100V y 50A. Sólo añadiendo los paneles solares y las baterías ya tenemos nuestro sistemas solar al completo. Como complemento opcional podemos incluír también las estructuras de los paneles solares.
Inversor Victron EasySolar 1600VA 12V con Regulador MPPT 100V 50A
Ficha técnica Inversor Victron EasySolar 1600VA 12V con MPPT 100V 50A
Ver la Ficha Técnica Inversor EasySolar 1600VA 12V con MPPT 100V 50A
Ver Manual Inversor EasySolar 1600VA 12V con MPPT 100V 50A
Características Inversor Cargador Regulador Victron Energy Easy Solar 1600Va 12V con Regulador MPPT 100V 50A
La parte inversor tiene una potencia de 1600VA con conexión a baterías de 12V. La onda que genera el inversor es de onda senoidal pura, lo que permite un correcto funcionamiento de todos los equipos de una vivienda tales como televisores, luces, lavadoras, etc.. El inversor emite corriente senoidal pura 230V monofásica a través de una bobina de cobre, lo que garantiza una mayor duración del aparato, dado que la manera de emitir la corriente es mecánica, lo que minimiza fallos de componentes eléctricos.
La parte del cargador de baterías, se trata de un cargador de 12V capaz de suminitrara a las baterías una corriente máxima de 70A por hora de funcionamiento. A través del cargador de baterías, podemos cargar las baterías mediante una fuente de energía externa a la instalación solar, muy útil cuando hay días de lluvia y nubosidad, donde los paneles solares no son capaces de suministrar la energía solicitada por la vivienda o por el consumidor. A través de la entrada del cargador de baterías, el Easy Solar de 1600VA 12V es capaz de cargar las baterías a través un generador de gasolina o diésel o bien desde la red eléctrica.
La parte del regulador de carga, lleva dentro incorporado un regulador MPPT de 100V máximo de tensión y 50A máximo de corriente, permitiendo así, tener hasta 700W de paneles solares, por lo que lo aprovecharemos al máximo con 4 paneles de 200W, que son actualmente los más potentes de la gama de 12V. También podemos instalar paneles de 24V, que aunque el inversor sea a 12V, el regulador de carga MPPT nos bajará el voltaje de 24V a 12V. Si ponemos paneles solares de 24V no hay problema si nos pasamos de potencia, pero el regulador limitará a los 700W.
La función del victron Easy Solar 1600Va 12V es combinar un controlador de carga MPPT con un inversor cargador y un distribuidor en corriente alterna sólo en un dispositivo. Dicho inversor se instala muy fácilmente ya que tienen la parte inferior del mismo todas las conexiones pre instaladas para poder llegar con terminales MC4 desde los paneles y salir con un solo cable en corriente alterna.
El victron Easy Solar 1600Va 12V dispone de tres conexiones en ese cuadro para la entrada de los paneles solares, es decir podemos conectar hasta tres cadenas de paneles en nuestro sistema fotovoltaico siempre y cuando no sobrepasaremos los 100V de tensión máxima del campo de paneles que el regulador nos permite.
El esquema de conexión completo del inversor Easy Solar 12V 1600VA se puede ver a continuación, ya que además de poderse conectar los paneles solares y las baterías, podremos monorizar a través del accesorio de Victron Color Control GX todos los valores de la instalación, sabiendo de esta forma la cantidad de energía que estamos produciendo, la cantidad de energía que estamos consumiendo así como la autonomía restante de la batería en todo momento.:
Acerca del inversor cargador el victron Easy Solar 1600Va 12V comparten los cables de la batería que ya están incluidos en el propio inversor. Las baterías pueden cargarse de dos formas diferentes, la primordial es mediante la energía solar a través del regulador MPPT y en caso de que esta no sea suficiente podremos abastecerlo con el cargador de baterías también integrado en el inversor. El cargador de baterías alimentará las baterías del sistema mediante un generador o la red eléctrica.
El distribuidor de corriente del victron Easy Solar 1600Va 12V alterna consiste en un RCD y cuatro salidas corriente alterna protegidas por dos disyuntor es de 10 A y dos de 16 A. Una de las salidas de 16 A está controlada por la entrada de corriente alterna que sus activará cuando haya corriente alterna disponible.
El victron Easy Solar 1600Va 12V está equipado con una tecnología especial de Victron denominada Power Assist que permite la alimentación de la red o del generador de una sobrecarga añadiendo potencia adicional del inversor cuando se necesite.
Además de todos estos avances, el inversor dispone de un software exclusivo para aplicaciones solares donde a través de un programa informático podemos configurar el sistema para aplicaciones tanto autónomos como conectados a red, este software puede consultarlo en el link el adjuntamos a continuación:
Ficha técnica Inversor Victron EasySolar 1600VA 12V con MPPT 100V 50A
Ver la Ficha Técnica Inversor EasySolar 1600VA 12V con MPPT 100V 50A
- Pico de Potencia del Inversor: 3000W
- Potencia de Salida continuada: 1600
- Peso del Inversor: 15Kg
Buenos aunque un solo mpp
Buenos aunque un solo mpp
con este producto , entiendo que para una Camper a 12V solo me faltaría poner placa/placas solares (máximo 700W) y una batería auxiliar por ejemplo 12v 300Ah litio , es correcto
Buenas tardes Jaime:
En primer lugar, gracias por contactar con Autosolar.
Es correcto lo que indicas a falta de material auxiliar: cableado, protecciones, terminales, etc.
Si a su vez desea la monitorización del sistema, podrías acoplar un dispositivo GX (Color Control) como indica en la ficha técnica.
Espero haberte ayudado.
Un saludo y gracias por tu interés en Autosolar.
Hola. Veo que este inversor lleva ya incluido los diferenciales de protección en la entrada y salida de 220v. Entiendo que al hacer la instalación de entrada externa de 220v lo único necesario sería traer los 3 cables de corriente fase,neutro y tierra y con estos diferenciales podremos cortar o no dicha entrada y salida hacia el vehículo sin necesidad de poner ningún otro elemento en el sistema no?
Un saludo y gracias
Buenas tardes Juan,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el inversor ya dispone de las protecciones necesarias tanto a la entrada 230Vac como a la salida de 230Vac.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Se puede por tanto hacer diferentes configuraciones de paneles de 12v o de 24v pero las cadenas siempre del mismo voltaje. En caso de poner 3 paneles de 12v y 180w(el modelo Era Monocristalino) me recomendáis hacer el paralelo en una regleta y llevarlo a una de las 3 entradas del inversor o llevar cada uno de estos 3 paneles al inversor directamente, que sería más recomendable?
Y lo mismo para paneles de 24v?
Gracias por la ayuda prestada da gusto tratar con gente profesional como vosotros
Buenos días Laura,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, debe de conectar un panel a cada entrada del regulador.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola. En las especificaciones del inversor indica que viene preparado con 3 entradas de cadenas de paneles solares donde interiormente se autogestiona con el regulador MPPTs 100v-50a
Necesitaría saber si a este inversor se le puede entonces directamente conectar un panel de 400w y 24v con un Voc de 70V y en otra de las entradas un panel de 180w y 12v con un Voc de 23v y el propio inversor gestionaría estos dos paneles para cargar mi batería. Las sumas de los dos Voc se quedaría por debajo de 100v que marca el inversor/mppt pero no se si se calcula así directamente.
Un saludo y gracias por la ayuda
Buenas tardes Laura,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el inversor dispone de un regulador MPPT interna de 100V 50A, las diferentes entradas están conectadas en paralelo internamente. De de instalar las mismas tensiones de entrada fotovoltaica para su correcto funcionamiento.
Espero haberle ayudado, en el caso que que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
