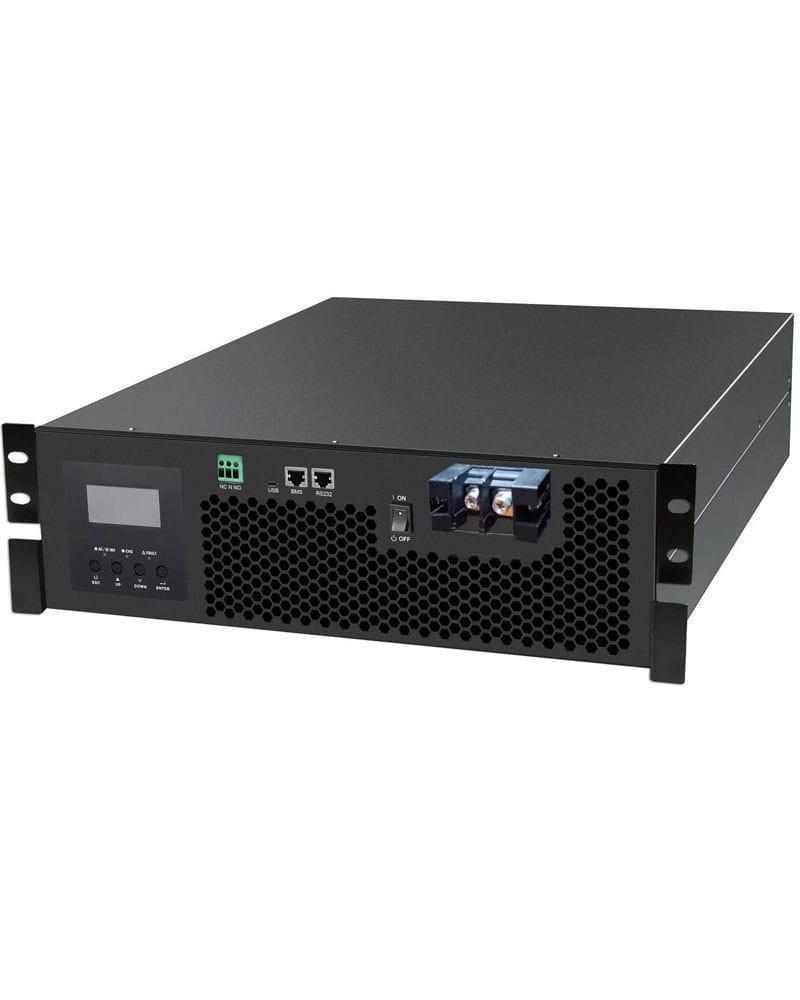

Inversor Rack 3000W 48V Voltronic Axpert King
*AutoSolar, como distribuidor de la marca Voltronic, no asegura el perfecto funcionamiento de la monitorización Wi-Fi de este producto de la gama Voltronic, aunque el fabricante lo indique.
Inversor Rack 3000W 48V Voltronic Axpert King es un modelo todo en uno. Incluye regulador de carga MPPT de 80A, un inversor de onda senoidal pura, con una potencia máxima de 3000W, capaz de trabajar con baterías de 48V. El cargador de baterías que incorpora de 60A, puede servir para cargar las baterías desde una fuente de 230V, ya sea la red eléctrica o un generador eléctrico con un tiempo de transferencia instantáneo. El formato del Inversor Axpert King 3000W en rack y compatible con las baterías de litio Pylontech lo hacen muy cómodo para ser instalado conjuntamente en un armario con dicho formato. Dispone de una garantía de 2 años
Inversor Rack 3000W 48V Voltronic Axpert King
Ficha técnica y Manual Inversor Rack 3000W 48V Voltronic Axpert King
Descargar Ficha Técnica Inversor Cargador Axpert King Rack
Descargar Manual Inversor Cargador Axpert King Rack
Características Inversor Axpert King 3000W
El Inversor Rack 3000W 48V Voltronic Axpert King es un aparato todo en uno para instalaciones de energía solar, muy flexible gracias a todas las posibilidades que incorpora su tecnología. Está especialmente dedicado para funcionar en instalaciones con baterías de litio en formato rack, ya que tiene un tamaño estándar para encajar dentro del mismo armario en el que se colocan las baterías de 48V que tiene conectadas. Por otro lado, también es muy cómodo en instalaciones con varios inversores en paralelo. Debido a sus dimensiones es posible colocar de forma sencilla y quedar todas las conexiones bien aseguradas dentro del armario que los contiene.
Los modelos de la gama King Rack se encuentran entre 3000 y 5000W de salida de potencia y en 24 y 48V de tensión de trabajo en baterías. Este modelo es capaz de producir hasta 3000W de salida de potencia y hasta 6000VA de potencia pico para puntas de arranque. Mantenemos respecto al modelo clásico el beneficio que ofrecen los modelos King dentro de la gama Axpert, que es la conexión de varios inversores en paralelo para sacar más potencia de salida y disponer de una instalación más ampliable.
Este Inversor Axpert King 3000W tiene una apariencia exterior común a toda la gama independiente del modelo que sea, con un peso de entre 14,5 y 15Kg y unas dimensiones de 466.3 x 438 x 130.8 mm. La totalidad de los dispositivos de la gama vienen con conexiones USB, RS232, RS485 y contactos secos para poder ajustar el arranque automático de un generador externo.
Además, lo acompaña un regulador MPPT. Por ello se requiere mantener un rango de tensión de entre 30 y 115V en la conexión de las placas solares. Como mucho el controlador soporta funcionar a 145V en circuito abierto en las condiciones más frías de funcionamiento. Su MPPT es de 80A, lo que facilita aprovechar un máximo de 4000W de potencia desde placas fotovoltaicas para proporcionar a nuestra instalación de 48V.
Usos del Inversor Axpert King 3000W
La conexión del Inversor Axpert King 3000W a la instalación resulta muy fácil de realizar. Sin embargo, deben seguirse una serie de pasos para que se realice con total seguridad. Cuando el cableado se esté manipulando hay que evitar que reciba corriente y asegurarnos que la unidad permanezca apagada en todo momento. Se pueden reconocer las diferentes partes en el Inversor Rack 3000W 48V Voltronic Axpert King:
1: Pantalla LCD.
2: Indicador de estado.
3: Indicador de carga.
4: Indicador de fallo.
5: Botones de función.
6: Interruptor de encendido y apagado.
7: Entrada de cableado de alterna AC.
8: Salida de cableado de alterna AC.
9: Entrada de fotovoltaica FV.
10: Entrada de cableado de batería.
11: Conectores de comunicaciones para trabajo en paralelo. (Opcional)
12: Conectores de alimentación para trabajo en paralelo. (Opcional)
13: Puerto de arranque automático AGS. Contactos secos.
14: Puerto RS232.
15: Puerto USB.
16: Puerto BMS de comunicaciones con batería de litio (CAN y RS232 o RS485).
Este Inversor Axpert King 3000W resulta un dispositivo muy completo. Tiene como misión controlar todos los ajustes de nuestra instalación fotovoltaica. Capta la corriente entrante de las placas cuando hay radiación suficiente. Esta energía solar alimenta la batería y alimenta los consumos activos en las horas de sol. Cuando la energía solar es incapaz de cubrir por completo los diferentes consumos de la vivienda, se recurre a la batería. El convertidor también puede disponer de la red eléctrica o de un generador monofásico como origen de energía externa. El tiempo de transferencia entre las fuentes de energía es casi inmediato para evitar cualquier interrupción alguna en el suministro de los consumos. Se aprovecha la energía acumulada en las baterías para poder proporcionar electricidad a los consumos fuera de horas de producción o cuando éstos exceden a la capacidad de generación.
Prestaciones del Inversor Axpert King 3000W
El Inversor Rack 3000W 48V Voltronic Axpert King proporciona multitud de prestaciones interesantes frente a otras ofertas de la competencia como las que vienen a continuación:
➥ | Funcionamiento en paralelo. A este Inversor Axpert King 3000W se le puede colocar como opción adicional la tarjeta de comunicación en paralelo que facilita la ampliación en potencia de salida sobre una misma instalación. Su particular formato en rack permite la ubicación de hasta 9 convertidores de una forma fácil y segura. |
➥ | Tiempo de conmutación inmediata. Ideal como SAI o para alimentar cargas críticas, los inversores King Rack tienen un tiempo de conmutación de la corriente de 0ms. En el momento que la fuente de energía pasa de la alimentación externa a baterías y viceversa, su tiempo de conmutación es instantáneo para todo tipo de consumos. |
➥ | Interfaz visual integrada. A pesar de ser un dispositivo que estará normalmente dentro de un armario cerrado, la pantalla LCD facilita toda la información relevante sobre la instalación solar para tener monitorización y visualización de los ajustes de nuestro Inversor Axpert King 3000W. |
➥ | Puerto de comunicaciones para BMS. Ofrece un puerto de comunicaciones que trabaja con los protocolos RS-485, CAN-BUS y RS-232 para poder comunicar las baterías de litio que incorporan su BMS y que así disponga de las lecturas de energía que proporciona la batería. |
➥ | Ecualización de batería. Para mejorar la vida útil de las baterías de plomo ácido, esta función facilita eliminar la sulfatación que se produce en los paneles de este tipo de baterías, ya sean monobloc de baterías de plomo ácido abierto o baterías estacionarias OPzS. |
Descripción técnica del Inversor Axpert King 3000W
La serie Axpert King Rack de Voltronic destaca por proporcionar un inversor cargador con prestaciones al día como las anteriormente descritas y también por la gran capacidad para funcionar en paralelo y poder aumentar en potencia en el futuro. Entre las especificaciones técnicas más reseñables figura lo siguiente:
⇒ | Potencia máxima en fotovoltaica: 4000W. |
⇒ | Rango de trabajo del MPPT: 60 y 115Vmp. |
⇒ | Voltaje máximo en circuito abierto FV: 145Voc. |
⇒ | Corriente máxima de carga solar: 80A. |
⇒ | Corriente máxima de carga desde red / generador: 60A. |
⇒ | Corriente máxima de carga combinada (solar y red): 140A. |
Ficha técnica y Manual Inversor Rack 3000W 48V Voltronic Axpert King
- Potencia de salida continuada: 3000
Genial que tenga este formato para poder ponerlo en un armario junto conlas baterías. De momento todo correcto
Se enciende una alarma que me obliga a reininciar el equipo cada cierto tiempo
bueno me dice mi electricista
Equipo fiable y fácil de configurar
Muy contento con la empresa y el seguimiento del pedido.
Muy buenos productos
Funciona bien. Aviso sonoro de cualquier cambio.
Todo perfecto
100 de 100 puntos!
100 de 100 puntos!
Material montado en una instalación solar en Africa, cerca del Ecuador terrestre con un rendimiento excelente
*****
Inversor perfecto para ponerlo en un rack con baterías pylontech.
Excelente
Excelente
*****
Bueno, necesitaría manual de funcionamiento en español
Excelente
Muy bien
Hola!
Tengo un inversor de 3000w Voltronic Axpert King con 4 placas solares de 455w.
Me gustaría ampliar el número de placas solares para ganar capacidad de generación de electricidad.
Quiero poner placas de 600w y me gustaría saber si es posible o debería de poner las mismas placas.
Un saludo,
Pedro
Hola Pedro, un gusto saludarle. Respecto a su consulta, el Inversor Rack 3000W 48V Voltronic Axpert King es capaz de aprovechar hasta 4000w en fotovoltaica siempre y cuando se respete el rango de operación del MPPT (60 ~ 115 VDC).
Los paneles que se conecten en el regulador del inversor en "serie paralelo" deben tener los mismos factores de generación o al menos ser lo más parecido posibles. A su vez, la inclinación y orientación debe ser la misma en todos los paneles, ya que de no serlo, se debe añadir un regulador externo al sistema y realizar la conexión a las baterías mediante un BUSBAR.
Ante cualquier nueva duda o consulta, quedamos a su disposición en nuestro correo de asistencia comercial de [email protected]
Saludos cordiales.
Hola llevo un poco más de 1 año con el inversor y el verano pasado ningún problema pero este verano durante el día se conecta y desconecta muchas veces seguidas de las placas solares eso el año pasado no lo hizo y lo segundo e el parámetro de los amperios de las baterías se queda en 10 amperios esto es normal? No debería estar en 100 amperios ya que tengo 2 baterías pylontech 2000c!??
Buenas tardes, ruego contacte con el equipo de asistencia técnica en el correo de [email protected] indicando el nº de pedido y los detalles de la incidencia.
Saludos cordiales.
hola. conecte un grupo electrogeno al inversor para cargar las baterias y suministrar los consumos al mismo tiempo, pero nada de las dos cosas hacia. el inversor segia funcionando en modo bateria como era de noche. Aque es debido? algun problema de configuration?
Buenas tardes Pedro,
Lo primero gracias por contactar con Autosolar
En este caso, le recomiendo que se ponga en contacto con nosotros con nosotros en el 961430113 a la ext 2 con el departamento de servicio técnico
Un saludo.
hola. tengo instalada este inversor en una casa con un consumo aproximado de 3000wh/d. resulta que cuando todo esta en marcha el porcentaje de consumo que aparece es de 7% y eso me parece muy poco. A que es debido?. lo otro es el inversor no muestra la corriente de descarga.
Buenos días Pedro,
Lo primero gracias por contactar con Autosolar
En este caso, el porcentaje como sabrá hace referencia al consumo en ese mismo instante
La intensidad de consumo debe aparecerle y multiliplicarla por la tensión de 230v para saber el consumo en específico
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nostros en el 961430113.
Un saludo.
Autosolar
cuando me llegan las baterias al 20% de capacidad se me conecta automaticamente a red y me gustaria que se conectara al llegar al 30% que parametro debo cambiar.Tengo las instrucciones en español ....pero no lo tengo claro al 100%por 100%.El equipo aprovecho para comentaros es una pasada va de lujo
Buenas tardes Vicente,
Lo primero gracias por contactar con Autosolar
En este caso, deberá modificar el parámetro 29 Desconexión de bajo voltaje aproximadamente en 46V
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nostros en el 961430113.
Un saludo.
Autosolar
Hola este inversor cargador admite 2 baterías de esta marca Batería solar de litio U-Power de 2,4Kw y 48V
Muchas gracias
Un saludo
Buenas tardes José Daniel,
Lo primero gracias por contactar con Autosoalr
En este caso, este modelo de baterías que nos indica no trabajamos con ellas
A priori, no habría ningún problema para el tema de comunicación con este tipo de inversor
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nostros en el 961430113.
Un saludo.
Autosolar
Hola. tambiem quiero saber que diferencia hay entre maximum pv array open circuit voltage y MPPT range@operating voltage del inversor Rack 3000W 48V Voltronic Axpert Kingrack.
GRACIAS
Buenos días Pedro.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, indicarle que no es posible, hay que conectarlos en parejas, si se conecta una seie de 3 paneles se supera el máximo de tensión permitida y se quemaría el regulador interno del equipo.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nostros en el 961430113.
Un saludo.
hola. tengo un inversor rack 3000W 48V Voltronic Axpert King. su MPPT range operating voltage es de 30-115V y tengo 9 placas de 350W de tension en circuito habierto 46.5V puedo conectar las placas en serie de 3? cual es la mejor combinacion?
Buenas tardes Pedro,
Lo primero gracias por contactar con Autosolar
En este caso , deberá conectar los paneles en serie de 2
Por lo que, solo podrá conectar 8 o 10 paneles en ramas de 2 paneles en serie
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nostros en el 961430113.
Un saludo.
Autosolar
Hola. acabo de instalar el inversor Rack 3000W 48V voltronic axpert king y para su confijuracion tengo problemas para interpretar el apartado 12 en la seccion programas de ajustes del manual. por favor necesito aclaracion.
GRACIAS.
Buenas tardes Pedro.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, puede ponerse en contacto con los compañeros de servicio técnico en el 961430113 en la opción 2 o en [email protected], si les indica el número de pedido o factura le ayudarán a configurar el equipo en el momento.
Espero haberle sido de ayuda, en caso contrario no dude enponerse en contacto con nosotros en el 961430113.
Un saludo.
Hola. En el Apéndice B ( comunicación BMS) en el manual de este inversor, se destaca tres ejemplos de marcas de baterías: Pylontech, Weco y Soltaro. Quiere esto decir que son las únicas marcas compatibles con este inversor?
Buenos días Pedro.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, hoy por hoy son las baterías de litio que están confirmadas por Voltronic y que comunican con el mismo sin problema.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Hola, ¿este inversor soportaría 6 paneles "Panel Solar LONGI LR5-72HPH 550W HIMO5"?
¿Se podrían conectar en 3 ramas de 2 paneles en serie y las 3 ramas conectadas en paralelo?
Gracias
Buenas tardes Juan Carlos.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, por las características del panel y el inversor indicados, no hay problema en hacer 3 parejas de paneles en serie y estas tres en paralelo entre sí.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Hola
Podría conectar dos paneles Panel Ja Solar 460W 24V Monocristalino Perc de Voltaje a máxima potencia 44,1 V en serie para asegurarme el buen funcionamiento del MPPT, o necesito mas paneles para este inversor?
Buenos días Miguel,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, así es, como mínimo requeriría 2 paneles de 460W, luego podría ampliar en ramas de 2 paneles en serie.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
He leido que este inversor csrgador es para viviendas aisladas.
Mi pregunta es, si quiero poner el inversor para dar apoyo a mi red conectada y a medida que voy aumentando las baterias llegar a desconectarme totalmente de la compañia.
Este inversor necesita entrada de red para sincronizarse ongrid o es automatico (tipo microinv.)??
En caso de funcionar solo con placas y sin red no necesita alimentacion externa para el inversor no?
Buenas tardes Víctor
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, efectivamente el Inversor Rack 3000W 48V Voltronic Axpert King, es del tipo off-grid por lo que puede trabajar sin red conectada (será imprescindible la conexión de baterías a 48V).
A pesar de ello dispone de un entrada AC para la carga de baterías y abastecimiento de consumos a través de generador o red eléctrica.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Cuantas baterias es capaz de gestionar? si hablamos de pylontech el de 2.4Kw el modelo de 3 solo podria gestionar 1? o se podrian poner dos ?
Buenas tardes Gabriel,
En primer lugar gracias por contactar con AutoSolar.
Referente a su consulta, las baterías compatibles con este inversor son baterías pylontech de y podría alcanzar hasta 400 baterías con los HUBs pertinentes si lo requiriera.
Espero haberle ayudado, en el caso de que no fuera así, no dude en contactar con AutoSolar al 961430113.
Un saludo y gracias por su atención.
Hola, se puede conectar a alguna APP para monitorizar desde el movil?
Buenas tardes David,
En primer lugar gracias por contactar con AutoSolar.
Sobre su consulta, podría descargarse la APP "watchpower" para realizar la monitorización del sistema.
Espero haberle ayudado, en el caso de que no fuera así, no dude en contactar con AutoSolar al 961430113.
Un saludo y gracias por su atención.
Autosolar.
Necesito actualizar el firmware del inversor. Me da error 04 constantemente y me indicaron en servicio técnico que tenía que enviarlo pero me parece absurdo estando en garantía quedarme 15 días sin luz por una simple actualización. El problema lo tengo desde que lo instale hace 1 año.
Buenas tardes Manuel,
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, te confirmo que el error 04 se trata de batería baja. Agradecería que se comunicará con nuestro Servicio Técnico para que le puedan ayudar.
Quedamos a esperas de su llamada.
Un saludo y gracias por su atención.
Buenas noches,
Mi inversor muestra el error 04 por las noches o cuando no hay mucho sol y conecto por ejemplo una bomba de agua de 1200w. Las 3 baterías están al máximo de carga y pita constantemente con el error 04.
En otras ocasiones tengo 4 Leds de carga de 6 que tiene la batería pylontech y con las luces de la casa y la tv me sale también ese error.
Tengo algo más configurado? Esta en la opción PYL
Muchas gracias
Buenas tardes Manuel,
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, te confirmo que el error 04 se trata de batería baja. Agradecería que se comunicará con nuestro Servicio Técnico para que le puedan ayudar.
Quedamos a esperas de su llamada.
Un saludo y gracias por su atención.
Buenos días:
¿Tiene discriminación horaria para las funciones de carga de batería?
Por ejemplo en horarios diurno no cargar batería de red solo de paneles y en horario nocturno cargar batería de red.
Un saludo.
Buenas tardes José Luis.
En primer lugar gracias por contactar con Autosolar.
Este equipo no dispone de las opciones que nos indicas, está destinado principalmente para viviendas aisladas donde no hay conexión a la red eléctrica.
El inversor que está buscando es un equipo de autoconsumo híbrido que gestione la carga a través de la red eléctrica de forma horaria. Puede mirar nuestros equipos Growatt SPH, los cuales tienen esta opción.
Un cordial saludo
-Autosolar-
Cual seria el tiempo de llegado a la ciudad de mexico
Buenos días David,
En primer lugar, gracias por contactar con AUTOSOLAR.
Lamentablemente no realizamos envíos a México.
Disculpa las molestias.
Un saludo y gracias por su atención.
Cuando dispongan del manual en español por favor envienmelo a mi tambie
El manual está actualizado y ya está en Español
https://autosolar.es/pdf/Manual-Axpert-King-Rack.pdf
Un cordial saludo,.
Hola teneis las instruciones en espaÑol r Manual Inversor Cargador Axpert King Rack
Buenos días Miriam,
En primer lugar, gracias por contactar con nosotros.
Lamentablemente, actualmente no tenemos el manual en Español.
Comentarle que estamos trabajando en ello y en cuanto este disponible se lo enviaremos.
Disculpe las molestias.
Un saludo.
