Regulador PWM 12/24V Dual 20A LCD
El Regulador PWM 12/24V Dual 20A LCD es un controlador de carga solar que permite recargar dos baterías no conectadas entre sí con la energía de un panel solar. Este regulador de carga, puede pasar a baterías un máximo de 20A y podremos seleccionar que porcentaje de corriente repartimos entre una y otra batería, pudiendo hacer una división equitativa o priorizar una sobre otra. Dispone de pantalla LCD donde podremos configurar y visualizar su funcionamiento. Apto para todo tipo de baterías de plomo.
Regulador PWM 12/24V Dual 20A LCD
Ficha técnica del Regulador PWM 12/24V Dual 20A LCD
Ver la Ficha Técnica del Regulador PWM 12/24V Dual 20A LCD
Ver Manual Regulador PWM 12/24V Dual 20A LCD
Características técnicas Regulador PWM 12/24V Dual 20A LCD
Este regulador PWM para instalaciones solares soporta una carga máxima hacia baterías de 20A. La gran diferenciación de este modelo frente a los reguladores normales de tipo PWM es que permite la carga simultánea de 2 baterías de forma independiente. Podremos trabajar con bancos de baterías de 12V o 24V (ambos deben ser del mismo voltaje) y a partir de la energía que captan los paneles solares que tengamos conectados, realizar la carga de ambas baterías conectadas a las salida independiente que incorpora el regulador. Cuenta con detección automática del voltaje de trabajo y podremos ver y controlar su funcionamiento a través de su pantalla LCD. El Regulador PWM 12/24V Dual 20A LCD puede cargar 2 baterías de forma independiente y podremos priorizar la energía que recibe una sobre la otra o hacer un reparto equitativo. El Regulador PWM 12/24V Dual 20A LCD es perfecto para uso en caravanas o embarcaciones, donde hay 2 baterías (servicio y arranque) que no deberían estar comunicadas entre sí. Podremos establecer una prioridad para repartir la corriente desde paneles, de modo que aportar una pequeña carga a la batería de arranque y un mayor porcentaje sobre la batería de servicio. También es muy útil si tenemos 2 instalaciones separadas dos batería y éstas no están conectadas en paralelo, que es lo correcto.

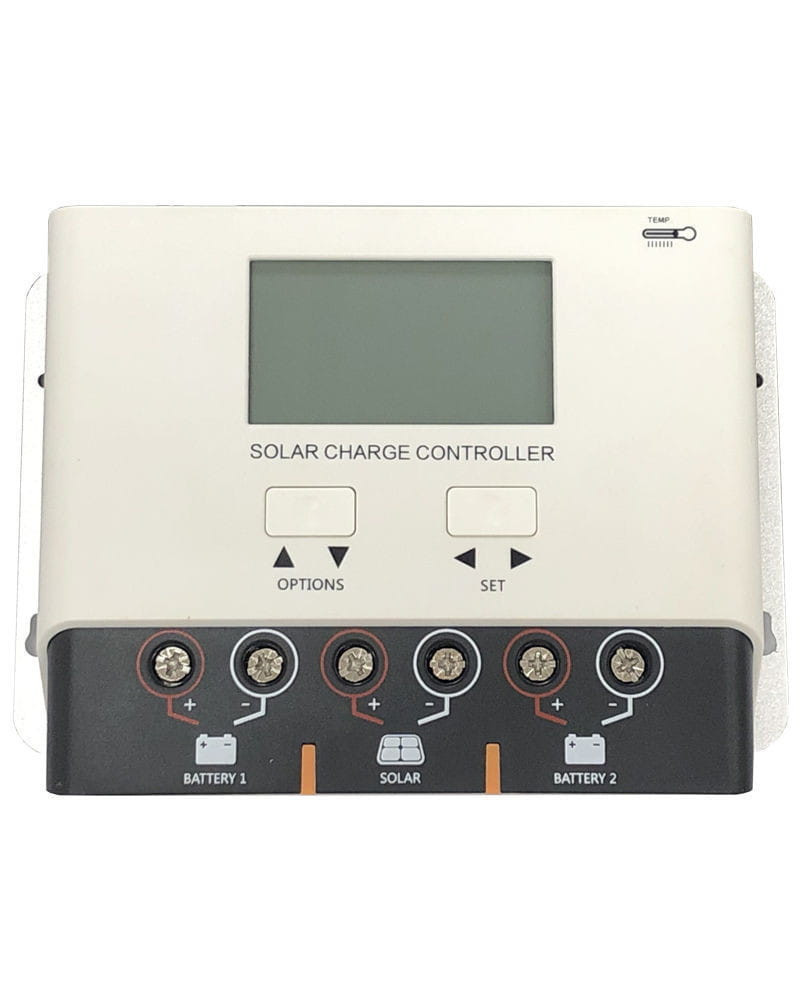

En su parte inferior, dispone de una bornera donde veremos serigrafiada la entrada de cada batería y también la conexión donde irá la fotovoltaica.
La corriente máxima que el Regulador PWM 12/24V Dual 20A LCD puede convertir en carga de batería son 20A, tanto si trabajamos con baterías de 12V como con baterías de 24V. Es imperativo trabajar al mismo voltaje en todos los terminales del regulador. Ambas baterías deben ser del mismo voltaje, 12V o 24V y el panel que las recarga también debe ser del mismo voltaje del que sean las baterías. Si se precisa más potencia de paneles, se deberán conectar en paralelo para conservar la tensión de trabajo y duplicar la potencia de salida, siempre sin sobrepasar la máxima nominal admitida por el regulador, que es de 20A.
Conexiones del Regulador PWM 12/24V Dual 20A LCD
Conexión del Regulador PWM 12/24V Dual 20A LCD
1- Lo primero que hay que hacer es conectar la batería. En caso de utilizar los terminales para 2 baterías, primero conectar una y después la otra. Para evitar que los cables se puedan tocar entre sí y provocar un cortocircuito, se recomienda hacer la conexión primero en el propio regulador y posteriormente sobre los bornes de la batería. En este punto el regulador ya está activo y podremos configurarlo u observar los parámetros en su pantalla LCD.
2- Lo segundo que hay que conectar es el panel. Si deseamos hacer un reparto de corriente distinto al prefijado por defecto, a través de la pantalla lo podremos configurar.
Para la desconexión, se recomienda seguir el orden inverso y así realizar este proceso con seguridad para el buen funcionamiento del regulador.
Instalación Regulador PWM 12/24V Dual 20A LCD
La instalación de este regulador Dual es muy sencilla, no obstante desde AutoSolar se recomienda que siga detenidamente las instrucciones para su instalación y manipulación. Ante cualquier duda consúltenos para asegurarnos de que se realiza de modo correcto.
Hay que tener presente la configuración adecuada a la tecnología de baterías que tengamos para que el regulador haga una carga correcta y no estropee las baterías. Un voltaje excesivo o ecualización sobre baterías de GEL puede perjudicar la integridad de la propia batería.
Le recomendamos encarecidamente que consulte el manual del fabricante, que ponemos a su disposición para la instalación y puesta en marcha de este regulador PWM Dual. Cualquier negligencia por motivo de una instalación incorrecta, manipulación indebida o uso inadecuado anula la garantía del producto.
Precio Regulador PWM 12/24V Dual 20A LCD
El precio del Regulador PWM 12/24V Dual 20A LCD de AutoSolar incluye garantía de fabricante, respaldo técnico durante su vida útil y asesoramiento gratuito. El precio del Regulador PWM 12/24V Dual 20A LCD
Regulador PWM 12/24V Dual 20A LCD al mejor precio
El Regulador PWM 12/24V Dual 20A LCD al mejor precio cuenta con garantía de fabricante y servicio de atención personalizada profesional. Confíe únicamente en aquellas empresas que le ofrecen todas las garantías y trabajan con los mejores fabricantes internacionales.
Este regulador de carga PWM es del fabricante SRNE.
Ficha técnica del Regulador PWM 12/24V Dual 20A LCD
- Voltaje de Trabajo del Regulador: Compatible con instalaciones a 12V y 24V
- Amperios Máximos de Carga del Regulador: 20A
- Salida de Consumo en DC: Sin salida de corriente en CC
- Garantía del Convertidor de Corriente: 2 años
Tornilleria algo sensible
Realiza su función de carga de dos baterías siempre que estén en circuitos distintos perfectamente,
Carga perfectamente baterias, se reconienda para dos baterías
perfecto
Buenos días.
Quisiera saber el significado de la frase que figura en el manual.
Temperature compensation automatically adjusts charging parameters (except
lithium battery which requires an external temperature sensor).
Quiero regular una batería de gel y una de litio y parece que indica que la de litio necesita un sensor de temperatura externa, ¿Es así o puede cargar sin el sensor?.
Saludos.
Hola José,
No recomendamos utilizar reguladores PWM para baterías de litio. Es mejor que optes por los modelos MPPT de Victron.
Si quieres que te asesoremos sobre algún producto, llámanos al 961 430 113.
Un saludo y gracias por contactar con Autosolar.
Hola. Este regulador puede cargar dos baterias de diferente tipo? Una de acido y la auxilar de gel?
Hola Jose Luis, en cuanto a su consulta sobre el Regulador PWM 12/24V Dual 20A LCD, la respuesta es afirmativa, ya que este regulador es capaz de trabajar a la vez con dos baterías de diferente tecnología. Para más información, visite el video del siguiente enlace y a partir del minuto 4 y 50 segundos presentamos al detalle el producto. Espero haberle sido de ayuda.
https://youtu.be/q5zoqgIBUPg
Saludos!
