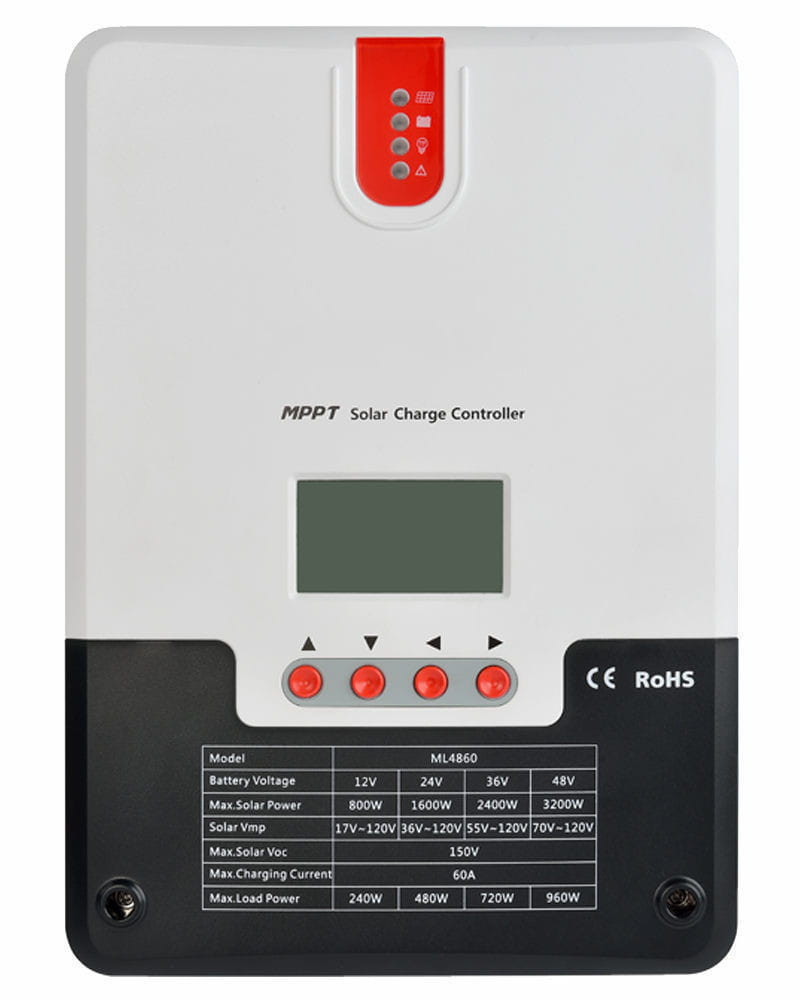

Regulador MPPT 150V 60A LCD 12/24/48V
El Regulador MPPT 150V 60A LCD 12/24/48V es un avanzado controlador de carga solar con maximizador MPPT. Permite conectar cualquier tipo de panel solar para realizar la carga de nuestra batería de 12V, 24V o 48V a un máximo de 60A de intensidad. Tiene pantalla LCD integrada gracias a la cual podremos visualizar el funcionamiento de la instalación y realizar una configuración ajustada a las características de nuestro sistema directamente desde el propio regulador de un modo visual y sencillo. Adicionalmente, tiene 1 entrada que admite la posibilidad de conexión de un adaptador bluetooth o la conexión de una pantalla LCD externa. Cuenta con unas excelentes características técnicas a un precio muy competitivo y con garantía de fabricante de 2 años.
Regulador MPPT 150V 60A LCD 12/24/48V
Ficha técnica del Regulador MPPT 150V 60A LCD 12/24/48V
Ver la Ficha Técnica del Regulador MPPT 150V 60A LCD 12/24/48V
Ver el Manual del Regulador MPPT 150V 60A LCD 12/24/48V
Características técnicas Regulador MPPT 150V 60A LCD 12/24/48V
Este Regulador MPPT para instalaciones solares admite una carga máxima a baterías de 60A.. Una ventaja añadida de este tipo de regulador es que puede trabajar con baterías de 12V, 24V o 48V con detección automática de la misma. El Regulador MPPT 150V 60A LCD 12/24/48V cuenta con una eficiencia de MPPT del 99% y una conversión de energía máxima del 98% para tener las mínimas pérdidas, de las mejores del mercado. El algoritmo que incorpora para el seguimiento de la máxima potencia del Regulador MPPT 150V 60A LCD 12/24/48V nos asegura un rápido seguimiento del punto óptimo en la curva de trabajo del panel así se adaptará a las condiciones de luminosidad de cada instante, y tendremos la posibilidad de trabajar con modo de carga de múltiples etapas, para un absoluto cuidado de la batería. Es capaz de trabajar con un voltaje máximo en circuito abierto de paneles de 150Voc.
Entre otros extras, el Regulador MPPT 150V 60A LCD 12/24/48V cuenta con las siguientes protecciones:
- Cortocircuito en la entrada fotovoltaica. Se restaurará el funcionamiento normal cuando se solucione el cortocircuito.
- Polaridad inversa en el campo fotovoltaico. El regulador incorpora protección para protegerse frente a este problema en la conexión.
- Polaridad inversa de batería. El regulador no arrancará si la batería no está conectada de manera apropiada.
- Sobrecarga. Si se excede la potencia admitida por el regulador, automáticamente se limita la producción a la capacidad máxima establecida por el modelo.
- Cortocircuito de salida.
Potencia máxima FV que el regulador MPPT 60A puede convertir en carga de batería según voltaje
- A 12V: 800W de potencia FV.
- A 24V: 1600W de potencia FV.
- A 48V: 3200W de potencia FV.
Conexiones del Regulador MPPT 150V 60A LCD 12/24/48V
1- Indicador de carga en curso.
2- Indicador de la batería.
3- Indicador de consumo en CC.
4- Indicador de fallo.
5- Pantalla LCD de información.
6- Botones de operación.
7- Botón de operación.
8- Terminal positivo de paneles.
9- Terminal negativo de paneles.
10- Terminal negativo de batería.
11- Terminal negativo de consumo en CC.
12- Terminal positivo de batería.
13- Terminal positivo de consumo en CC.
14- Conector para la sonda de temperatura externa.
15- Interfaz de compensación de voltaje de batería.
16- Interfaz de comunicación RS485.
17- Interfaz de comunicación RS232.
1- Lo primero que hay que hacer es conectar el cable positivo de alimentación de la batería. Primero lo conectamos en el regulador y posteriormente sobre el borne de la batería. Hay que utilizar la sección adecuada a la potencia de este regulador, que para este caso de 60A, con cable de 16mm, sería suficiente, aunque puede ser interesante utilizar cable de 25mm.
2- Lo segundo que hay que conectar es el cable negativo hacia la batería. Al igual que con el cable positivo, para prevenir que se toquen accidentalmente, primero introducir el cable en el conector del regulador y posteriormente hacer la conexión sobre el borne de la batería. En este punto el regulador ya está activo y podremos configurarlo u observar los parámetros con el complemento bluetooth.
3- Seguidamente podemos conectar el cable positivo que nos llega desde los paneles. Nos aseguramos de que sea el extremo adecuado, aunque tengamos protección por polaridad inversa, debemos conectar el cable correcto.
4- Por último conectamos el cable negativo que nos llega desde los paneles. Una vez completado este paso, podremos ver como se ilumina el led de carga ya que el regulador se pone a trabajar según la configuración definida.
5- Conectamos los consumos en CC en caso de disponer de ellos. Nos aseguramos de que la salida de consumo está apagada para realizar esta conexión.Queda totalmente prohibido conectar un inversor a esta salida de consumo.
6- Finalmente podemos conectar las conexiones de accesorios tales como la sonda de temperatura o bien el dispositivo bluetooth, en caso de disponer de el.
Para la desconexión, se recomienda seguir el orden inverso y así realizar este proceso con seguridad para el buen funcionamiento del regulador.
Complemento Bluetooth Regulador MPPT 150V 60A LCD 12/24/48V
Uno de los complementos que se pueden añadir a este modelo de regulador MPPT es un adaptador para dotarlo de monitorización y configuración mediante bluetooth. El adaptador bluetooth se suministra aparte del regulador, por lo que hay que adquirirlo por separado.
Gracias a la interfaz bluetooth, desde nuestro teléfono móvil, mediante la aplicación del fabricante podremos realizar multitud de operaciones, tales como:
- Visualizar los parámetros en tiempo real del regulador y también los datos históricos de producción, muy útil si no tenemos una visual directa con la propia pantalla que incorpora el regulador.
- Cambiar la configuración del tipo de batería entre los modos predefinidos, pudiendo establecer parámetros de carga personalizados.
- Comprobar temperatura y una capacidad estimada de la batería.
Ver la Ficha Técnica Adaptador Bluetooth del Regulador ML
Ver Manual del Adaptador Bluetooth BT-1 regulador MPPT SR-ML
Complemento pantalla remota Regulador MPPT 150V 60A LCD 12/24/48V
Tenemos la posibilidad de utilizar con este regulador MPPT una pantalla que nos ofrezca opciones de visualización completas referentes a la producción, estado de funcionamiento y también realizar ajustes en la configuración del propio regulador. Además, gracias a la pantalla remota del Regulador MPPT podremos ver el registro de errores y alarmas del dispositivo. La alimentación de la pantalla se realiza a través del cable con el que se conecta al propio regulador. Hay que tener en cuenta que la alimentación de la pantalla se realiza a través del mismo puerto que el complemento bluetooth, por lo que no se pueden utilizar ambos complementos de forma simultánea. Si desea adquirir la pantalla remota para este regulador, la puede adquirir directamente en nuestra web.
Ver la Ficha Técnica de la Pantalla LCD Regulador MPPT SR-ML
Ver Manual de la Pantalla LCD Regulador MPPT SR-ML
Instalación Regulador MPPT 150V 60A LCD 12/24/48V
La instalación de este regulador MPPT es muy sencilla, no obstante desde AutoSolar se recomienda que siga detenidamente las instrucciones para su instalación y manipulación. Ante cualquier duda consúltenos para asegurarnos de que se realiza de modo correcto.
Le recomendamos encarecidamente que consulte el manual del fabricante, que ponemos a su disposición para la instalación y puesta en marcha de este regulador MPPT. Cualquier negligencia por motivo de una instalación incorrecta, manipulación indebida o uso inadecuado anula la garantía del producto.
Precio Regulador MPPT 150V 60A LCD 12/24/48V
El precio del Regulador MPPT 150V 60A LCD 12/24/48V de AutoSolar incluye garantía de fabricante, respaldo técnico durante su vida útil y asesoramiento gratuito.
Regulador MPPT 150V 60A LCD 12/24/48V al mejor precio
El Regulador MPPT 150V 60A LCD 12/24/48V al mejor precio cuenta con garantía de fabricante y servicio de atención personalizada profesional. Confíe únicamente en aquellas empresas que le ofrecen todas las garantías y trabajan con los mejores fabricantes internacionales. En AutoSolar el Regulador MPPT 150V 60A LCD 12/24/48V y todos los productos siempre al mejor precio disfrutan de un amplio periodo de garantía cumpliendo con la normativa vigente y también con asesoramiento gratuito.
Este regulador de carga MPPT es del fabricante SRNE.
Ficha técnica del Regulador MPPT 150V 60A LCD 12/24/48V
Ver la Ficha Técnica del Regulador MPPT 150V 60A LCD 12/24/48V
- Voltaje de Trabajo del Regulador: Compatible con instalaciones a 12V, 24V, 36V y 48V
- Amperios Máximos de Carga del Regulador: 60A
- Salida de Consumo en DC: Salida a 12V en caso de disponer de baterías a 12V. Si las baterías son a 24V, la salida de consumo será a 24V, Si son de 48V, la salida también a 48V.
- Garantía del Convertidor de Corriente: 2 años
Bueno
Muy buen producto. Cumple totalmente con mis expectativas. Además de la claridad y sinceridad con la que me atendió,Oriol en BCN. El segundo que compro!
hasta ahora funciona perfecto
Hace muy bien su trabajo para el precio que tiene.
Estupendo , vale la pena
Estupendo , vale la pena
Súper bien
Súper bien
todo correcto , buen producto y buena atención.
Buen controlador MPPT 150V-60A de carga y buen servicio, perfecto. Tengo dos MPPT iguales de esta marca. El de 3 años, la luz de la pantalla se volvió tenue. No he encontrado una solución para que se ilumine como antes, los técnicos de autosolar podrían saber, ¿Es posible cambiar el LED?
Uno de los mejores que visto super fiable
Ok
Es muy bueno y de calidad superior,no tengo ninguna duda,y con el respaldo de autosolar si problemas
funciona perfectamente, buen mppt y configuración sencilla, es una buena elección
Muy buen aparato
Muy buen aparato
Bueno días, ¿Sería suficiente con este modelo para una instalación de 6 paneles de 550w cada uno, con un total máximo de 3300w? Gracias y saludos.
Buenas tardes Gonzalo,
Lo primero gracias por contactar con Autosolar
En este caso, es necesario a que tensión de trabajo de baterías :
- Si trabaja a 12v de tensión de batería - Entrada potencia
fotovoltaica: 800w
- Si trabaja a 24v de tensión de batería- Entrada potencia
fotovoltaica: 1600w
- Si trabaja a 48v de tensión de batería- Entrada potencia
fotovoltaica: 3200w
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Autosolar
Buenos días.
Tengo en una autocaravana dos placas solares de 430W cada una que me dan en serie 88V y hasta 10.17A, en total unos 880W de entrada. El problema lo veo a la salida ya que 880W/12V = 73A y el regulador es de 60A. No me importa perder Amperaje pero sí dónde irá esa energía, ¿se transformará en calor y fundirá el MPPT, o por el contrario simplemente funcionará a 60A se salida en los momentos de sobrecarga y no he de preocuparme?
Muchas gracias.
Buenos días.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta. indicarle que no ha de preocuparse, los 60A que indica el regulador, se refiere al número de ramas de paneles en paralelo, si sus paneles son de 10.17A, me indica que puede hacer un máximo de 5 ramas.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Buenos días!
Estoy explorando esta ciencia de la energia solar y quiero realizar la siguiente consulta:
Mi sistema en gral requiere de una potencia de 5kw
Tengo 15 paneles solares los cuales se encuentran en 3 filas y cada fila posee 5 paneles en serie. (La conexión entre filas es en paralelo)
Cada panel posee una potencia de 340 W
El voltaje en circuito abierto de cada panel es 46.4 V
Y la corriente máxima de corto circuito es de 9.4 A
Según las especificaciones del fabricante de mi inversor necesito 192 V como mínimo por lo tanto debo interconectar 16 baterías de 12 V cada.
Y ahí es donde consulto si me serviría este modelo ?
Mi duda consiste en que en las Especificaciones figura:
Entrada potencia fotovoltaica máx. 800W/12V; 1600W/24V; 2400W/36V; 3200W/48V y no sabría determinar si estos valores son del sistema en general o corresponde a cada panel y/o a cada bateria.
Buenas tardes Alan:
En primer lugar, gracias por contactar con Autosolar.
Respecto a su cuestión hace referencia a la potencia en campo fotovoltaico que acepta el regulador en función de la tensión del banco de baterías (banco a 12v-24-36 ó 48V)
Un saludo Alan y gracias por su tiempo e interés en Autosolar.
Se podrían conectar 4 paneles de 400W (Vmax 31V) en serie, con este regulador? En caso de que no, por qué?
Buenos días Álvaro,
En primer lugar, gracias por contactar con nosotros.
Lamentablemente, no. Ese regulador en rango del MPPT como máximo aguantara 120v y el rango del VOC solo 145V. Con lo cual, solo podrá hacer una serie 3 módulos.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Este regulador vale para 2 placas de este tipo?
https://autosolar.es/panel-solar-24-voltios/panel-solar-455w-ja-solar-mono-perc
Buenas,
Puede conectar estos 2 paneles en serie al regulador y si es para cargar una batería a 12V le limitará la potencia máxima de carga a 800W. En cambio si es para cargar a 24V entonces el limite sería de 1600W. Aunque sobrepasemos un poco la potencia de entrada desde paneles, esto no estropeará el regulador. Lo importante es no sobrepasar la tensión y la intensidad máxima del regulador.
Un saludo y gracias por su consulta
En el caso de baterias de plomo líquidas, ya sea usando el modo FLD, USE, etc. ¿es posible con este regulador, forzar una ecualización en modo manual cuando nos interese? ¿ O ´solo se pueden programar dichas ecualizaciones con el intervalo de dias programable. ?
Hola José,
Puede programar el intervalo de ecualización así como el tiempo para que lo pueda hacer el mismo día. Pero no tienes un botón especifico para que lo haga cuando quieras o forzarla en ese momento.
Un saludo y gracias por su consulta
buenas tardes tengo 18 paneles solares
Pmax 190 Vmpp18.00 Voc22,50 Isc 11,422
Tengo 6 paneles en serie y 3 ramas en paralelo
Isc * #de ramas *1,25 = 42,83 amp
Voc 22,50*6 = 135 vdc
me sirbe un controlador mppt 150vdc 50 amperios
Hola José,
Si la instalación es a 48V sí.
Si la temperatura ambiente es muy baja podría acercarse a los 150V máximos pero en principio, le ha de valer.
saludos,
Hola .que regulador solar para sacar el mayor partido a 2 placas solares de 390 w y 24 voltios con una batería de 12 voltios y 250 ah . gracias y saludos
Buenos días Jose,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el modelo de regulador que nos indica Regulador MPPT 150V 60A LCD 12/24/48V es apto para 2 paneles de 390W y batería de 12Vdc, ya que soporta hasta 800W en fotovoltaica.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
tengo 2 paneles de 400w 24v y el regulador mppt 150 , lo tengo con una bateria de 12 v 200ha¿ como seria mejor conectarlos , en serie o en paralelo ? y¿ habria que hacer alguna configuracion de parametros ?
Buenas tardes,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que la conexión de los paneles más optima es en serie. Únicamente debería de configurar el tipo de batería en el regulador.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenas noches, me gustaría comprar este regulador, mi pregunta es que ya tengo 4 paneles de 390w de 24v (9,60 A) y no se como rendirá mejor si conectarlas en paralela, seríe o mixta.
Muchas gracias
Buenos días Victor,
El rendimiento de un regulador MPPT aumenta al aumentar la tensión de entrada de paneles, es decir, es más conveniente que la tensión sea lo más elevada posible sin sobrepasar la tensión máxima.
Los 2 paneles de 390W se conectarán en serie-paralelo en este caso (2 en serie y 2 en paralelo).
Un cordial saludo
-Autosolar-
saludos.
soy de nicaragua cuanto me costaria me enviaran este regulador de 60 amper. hasta mi casa y como puedo pagar?
Buenos días Sergio,
Lo primero gracias por contactar con Autosolar
Perdona las molestias, pero no realizamos envíos fuera de España
Si lo desea puede contratar usted una empresa de transporte para que recoja el material en nuestras instalaciones
Espero noticias suyas
Un cordial saludo
Tengo 3 placas solares fotovoltaicas de 150w cada una, acopladas a una batería de 12V/250ah. Me gustaría saber si mejoraría la carga de la batería eliminando el regulador de carga pwm y colocando en su lugar este regulador mppt.
Buenos días David,
Lo primero gracias por contactar con Autosolar
Al utilizar un regulador MPPT 150V 60A incorpora un seguidor solar que hace trabaje en el máximo punto de potencia nuestro sistema fotovoltaico mejorando su rendimiento considerablemente
Espero noticias suyas
Un cordial saludo
Hola este producto tiene para poder ver datos en el PC tipo aplicación de monitoreo?
Hola Javier,
En primer lugar gracias por contactar con AutoSolar.
Este regulador permite la monitorización Bluetooth con el adaptador y la aplicación específica del fabricante:
https://autosolar.es/accesorios-reg-carga/adaptador-bluetooth-bt-1-para-mppt-sr-ml
Sin embargo no hay una aplicación para PC para monitorizar ni controlar.
En todo caso si necesita más ayuda, puede contactarnos al 961 430 113 para que le podamos resolver más dudas.
Saludos y gracias por si atención.
Donde sacó el código del bluetooth
Hola Ana,
En primer lugar gracias por contactar con AutoSolar.
Este regulador de carga MPPT viene con LCD, por lo que no dispone de bluetooth, y es necesario adquirir un adaptador bluetooth para tener la monitorización.
En caso de que ya lo disponga, le adjunto link a través del cual puede consultar el manual del mismo.
LINK: https://autosolar.es/pdf/ficha_tecnica_bt-1-2.pdf
En todo caso si necesita más ayuda, puede contactarnos al 961 430 113 para que le podamos resolver más dudas.
Saludos y gracias por si atención.
