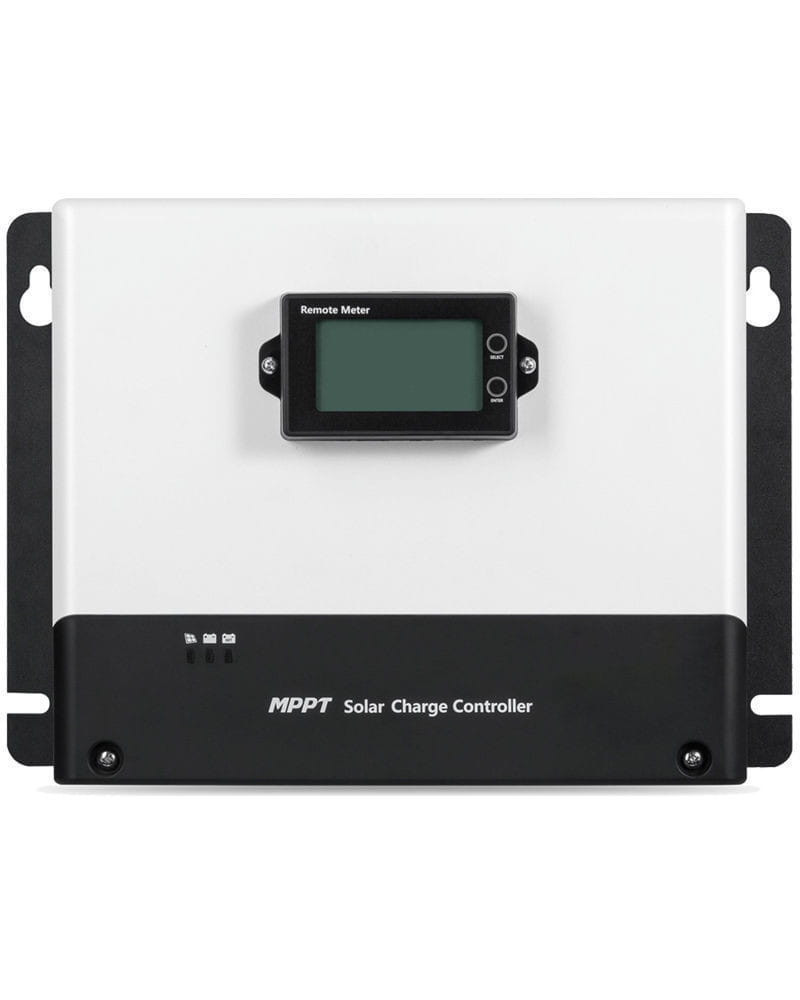

Regulador MPPT 250V 70A LCD 12/24/48V
El Regulador MPPT 250V 70A LCD 12/24/48V es un controlador de carga solar que permite recargar las baterías a partir de la energía que producen los paneles solares fotovoltaicos. Este regulador de carga, al disponer de tecnología MPPT, obtiene hasta un 30% más de producción que si utilizáramos uno de tecnología PWM. Este regulador admite una tensión máxima de trabajo desde paneles de 250V y aporta una carga máxima hacia baterías de 70A.
Regulador MPPT 250V 70A LCD 12/24/48V
Ficha técnica del Regulador MPPT 250V 70A LCD 12/24/48V
Ver la Ficha Técnica del Regulador MPPT 250V 70A LCD 12/24/48V
Ver Manual del Regulador MPPT 250V 70A LCD 12/24/48V
Características técnicas Regulador MPPT 250V 70A LCD 12/24/48V
Este Regulador MPPT está preparado para trabajar sobre instalaciones solares fotovoltaicas. Admite un máximo de 70A de carga máxima a baterías y una tensión de trabajo máxima de paneles de 250V.. Una de las grandes características de esta gama de modelos MC48 es su capacidad para trabajar en instalaciones de 12V, 24V o 48V y cuentan con detección automática de la tensión de trabajo. La eficiencia del seguidor MPPT que incorpora el Regulador MPPT 250V 70A LCD 12/24/48V es superior al 99% contando además con bajo consumo de apenas 0.5W de consumo propio. Su algoritmo de seguimiento de la máxima potencia ofrece hasta un 30% más de producción que un regulador PWM de una potencia equivalente. El Regulador MPPT 250V 70A LCD 12/24/48V hace trabajar el panel en su punto óptimo donde la relación entre voltaje e intensidad es máxima para así adaptarse a las mejores condiciones lumínicas de cada momento. Incorpora también un algoritmo de carga multi-etapas para asegurarnos de un óptimo cuidado de la batería, pudiendo ser ésta de tecnología de litio o de plomo.
El Regulador MPPT 250V 70A LCD 12/24/48V incorpora una pantalla LCD sobre el propio chasis del regulador, para poder monitorizar in-situ la instalación. Además incorpora también conectividad Bluetooth para realizar la configuración y poder ver su funcionamiento desde nuestro Smartphone dentro del rango de alcance de este tipo de conectividad inalámbrica.
Regulador MPPT de 250V
Otra gran ventaja que tendremos por utilizar un Regulador MPPT 250V 70A LCD 12/24/48V es la posibilidad de diseñar sistemas fotovoltaicos que trabajen a un voltaje más elevado de paneles. Una de las principales pérdidas en un sistema solar de aislada son las elevadas corrientes e intensidades de trabajo que se emplean en kits de relativa envergadura. Como este regulador de carga admite trabajar hasta 250V en circuito abierto podremos diseñar un sistema solar con la misma capacidad de carga pero con inferior intensidad gracias a su superior voltaje de trabajo.
En un sistema con un regulador MPPT de 150V, si utilizamos paneles de 60 células normales del entorno de los 280W, se aconsejan conectarlos por tríos, sin embargo gracias a este modelo capaz de trabajar hasta con 250V, se podrían conectar en series de 5 o incluso 6 en función de la tensión máxima del panel solar.
Conexiones del Regulador MPPT 250V 70A LCD 12/24/48V
1- Pantalla LCD.
2- Módulo de bluetooth 4.0.
3- Conexión cable positivo de batería.
4- Conexión cable negativo de batería.
5- Conexión cable negativo de paneles.
6- Conexión cable positivo de paneles.
7- Comunicaciones RS485.
8- Llave.
9- Comunicaciones TTL.
10- Conexión sonda temperatura baterías.
11- Conexión sensor voltaje de baterías.
12- Salida de relé.
Protecciones Regulador MPPT 250V 70A LCD 12/24/48V
Entre otros extras, el Regulador MPPT 250V 70A LCD 12/24/48V cuenta con las siguientes protecciones:
- Polaridad inversa en el campo fotovoltaico. El regulador se desconecta cuando la corriente circula en sentido inverso.
- Cortocircuito en la entrada fotovoltaica. Se restablece su funcionamiento cuando el cortocircuito se subsana.
- Sobrecarga. Cuando se excede la potencia máxima admitida por el regulador, la producción se limita a la capacidad máxima de cada modelo, en este caso 70A.
- Polaridad inversa de batería. Si la corriente de baterías circula en sentido inverso, el regulador también se protege y se restablece.
Potencia de paneles con Regulador MPPT 250V 70A LCD 12/24/48V
En función de la tensión de trabajo de baterías, tenemos limitaciones con laPotencia máxima fotovoltaica que el Regulador MPPT 250V 70A LCD 12/24/48V puede convertir en energía para cargarlas:
- A 12V: 920W de potencia FV.
- A 24V: 1840W de potencia FV.
- A 48V: 3680W de potencia FV.
1- Lo primero que hay que hacer es conectar el cable positivo de alimentación de la batería. Primero lo conectamos en el regulador y posteriormente sobre el borne de la batería. Hay que utilizar la sección adecuada a la potencia de este regulador, cuyo chasis permite poderle conectar cableado de hasta 35 mm de sección. Se aconseja utilizar cable solar con doble recubrimiento y estañado para obtener el mejor rendimiento y durabilidad.
2- Lo segundo que hay que conectar es el cable negativo hacia la batería. Al igual que con el cable positivo, para prevenir que se toquen accidentalmente, primero introducir el cable en el conector del regulador y posteriormente hacer la conexión sobre el borne de la batería. En este punto el regulador ya está activo y podremos ver en su pantalla el estado en el que se encuentra y también configurarlo vía bluetooth.
3- Seguidamente podemos conectar el cable positivo que nos llega desde los paneles. Nos aseguramos de que sea el extremo adecuado, aunque tengamos protección por polaridad inversa, debemos conectar el cable correcto.
4- Por último conectamos el cable negativo que nos llega desde los paneles. Una vez completado este paso, si hay radiación, podremos ver como en la pantalla aparece el flujo de energía hacia las baterías realizando la carga que hemos configurado.
Para la desconexión, se recomienda seguir el orden inverso y así realizar este proceso con seguridad para el buen funcionamiento del regulador.
Conectividad Bluetooth Regulador MPPT 250V 70A LCD 12/24/48V
Este regulador MPPT dispone de doble tipo de monitorización, por un lado la pantalla LCD sobre la propia superficie del regulador y además conectividad Bluetooth para poderlo configurar y monitorizar de un modo más cómodo desde nuestro teléfono móvil. El bluetooth está integrado, por lo que no es necesario adquirir ningún componente adicional por separado.
Gracias a la interfaz bluetooth, desde nuestro teléfono móvil, mediante la aplicación del fabricante podremos realizar multitud de operaciones, tales como:
- Visualizar los parámetros en tiempo real del regulador y también los datos históricos de producción, muy útil si no tenemos una visual directa con la propia pantalla que incorpora el regulador.
- Cambiar la configuración del tipo de batería entre los modos predefinidos, pudiendo establecer parámetros de carga personalizados.
- Comprobar temperatura y una capacidad estimada de la batería.
Instalación Regulador MPPT 250V 70A LCD 12/24/48V
La instalación de este regulador MPPT es muy sencilla, no obstante desde AutoSolar se recomienda que siga detenidamente las instrucciones para su instalación y manipulación. Ante cualquier duda consúltenos para asegurarnos de que se realiza de modo correcto.
Le recomendamos encarecidamente que consulte el manual del fabricante, que recibirá junto con su regulador MPPT. Cualquier negligencia por motivo de una instalación incorrecta, manipulación indebida o uso inadecuado anula la garantía del producto.
Precio Regulador MPPT 250V 70A LCD 12/24/48V
El precio del Regulador MPPT 250V 70A LCD 12/24/48V de AutoSolar incluye garantía de fabricante, respaldo técnico durante su vida útil y asesoramiento gratuito.
Regulador MPPT 250V 70A LCD 12/24/48V al mejor precio
El Regulador MPPT 250V 70A LCD 12/24/48V al mejor precio cuenta con garantía de fabricante y servicio de atención personalizada profesional. Confíe únicamente en aquellas empresas que le ofrecen todas las garantías y trabajan con los mejores fabricantes internacionales. Este Regulador MPPT está fabricado por SRNE Solar; un fabricante de primer nivel que ofrece una excelente relación calidad-precio. Sólo en AutoSolar podrá adquirir el Regulador MPPT 250V 70A LCD 12/24/48V.
Ficha técnica del Regulador MPPT 250V 70A LCD 12/24/48V
Ver la Ficha Técnica del Regulador MPPT 250V 70A LCD 12/24/48V
Ver Manual del Regulador MPPT 250V 70A LCD 12/24/48V
AutoSolar queda a su disposición para asesorarle sobre el Regulador MPPT 250V 70A LCD 12/24/48V al mejor precio o cualquiera de los productos de nuestra página web, contáctenos para más información.
- Voltaje de trabajo del regulador: Compatible con instalaciones a 12V, 24V, 36V y 48V
- Amperios máximos de carga del regulador: 70A
- Salida de consumo en DC: Sin salida de corriente en CC
- Garantía del convertidor de corriente: 2 años
La descripción y los documentos son de la ultima revisión que soporta una entrada de 250v de los paneles solares , te envían las versión antigua que soporta 240v.
Todo perfecto
Un equipo muy robusto, facil de programar y cumple con
su cometido perfectamente.
Me gusta mucho la calidad y fiabilidad de esta casa.
Muchas gracias. Saludos
Muy rapido. Todo perfecto. GRACIAS
esté lente regulador de carga lo recomiendo
Bien regulador. Eni caso lo compre para una sustitución de un Victron Smart solar y bueno. Las diferencias son evidentes. Pero cumplió con su cometido. Atención si se va a instalar con baterías pylontech, los valores de tensión de LiFePo que vienen predeterminados son elevados y hay que configurarlo en USER.
hola, veras tengo 1 solo panel de 450w y 2 baterias de 12v en serie osea 24v de sistema y queria saber cuantos mas paneles iguales de 450w podria poner con este regulador SRNE de 250v 70A y en que configuracion? gracias
Hola Victor, en cuanto a tu consulta, teniendo en cuenta que el sistema va a ser de 24v, este Regulador MPPT 250V 70A LCD 12/24/48V aprovecha hasta 1840W en fotovoltaica, es decir, hasta 4 paneles como el que nos comenta en una serie.
Saludos.
En una instalación con un axpert 5kw, ¿como se realizaria la conexión del regulador con las baterías pylontech?¿ en las mismas bornas del inversor donde se conecta la batería o seria necesario instalar un distribuidor victron dc o regletas similares.
Gracias
Buenos días Jesús.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, lo más recomendable sería colocar dos Busbar de Victron 150A 6P + cover.
No se encuentran disponibles en página web, le envío presupuesto al respecto.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros.
Un saludo.
Hola, quiero montar este regulador con 4 paneles de 400w y baterias de 24v, actualmente tengo un panel de 400w y un regulador de 100v 30a conectado a esas baterias de 24v.
mi duda es si puedo conectar los dos reguladores cada uno con sus paneles a las mismas baterias de 24v . gracias.
Buenos días Andrés,
Gracias por contactar con Autosolar.
El regulador en el que está interesado puede aprovechar hasta 1840W de potencia fotovoltaica y admite hasta 250V. Los 4 paneles de 400V se conectarían en serie y ambos reguladores pueden conectarse al mismo grupo de baterías siempre que las tensiones de carga se configuren por igual.
Atentamente
-Autosolar-
Hola, utilizando este regulador con baterías de 24v, cuantos paneles podría conectar como máximo del modelo Panel Solar 400W PERC Monocristalino ERA. Gracias.
Hola Andrés, en cuanto a su consulta, este equipo es capaz de aprovechar la producción fotovoltaica de hasta 1840w según ficha técnica con una bancada de 24V. Dado que el regulador es de 250V y los paneles tienen una tensión cercana a los 50V, puede instalar hasta 8 paneles, ya sea en parejas (2+2+2+2) o 9 en tríos (3+3+3), siendo también válida la conexión de 6 paneles en parejas o en tríos como hemos mencionado arriba. En el caso de que la orientación no sea optima y la producción no llegue a los 1840W, se podrían instalar nuevos strings hasta llegar a los 70A que admite el regulador. Espero haber resuelto sus dudas.
Saludos cordiales.
Hola, utilizando este regulador con baterías de 24v, cuantos paneles podría conectar como máximo del modelo Panel Solar 400W PERC Monocristalino ERA. Gracias.
Buenas tardes Andres,
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, el modelo de regulador que nos indica soporta hasta 1840W en fotovoltaica y banco de baterías a 24Vdc.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar al 961430113.
Un saludo y gracias por su atención.
Buenas tardes
Como combinar el regulador con el inversor Voltronic de 5KW.
Es decir como hago la conexion entre regulador, baterias e inversor
Gracias
Buenos días Pedro.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, los paneles irán conectados al regulador respetando sus características de tensión e intensidad y éste irá conectado directo a bornes de batería.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar e nel 961430113.
Un saludo y gracias por su atención.
Hola buenas, es posible eschufarle una turbina o un molino de viento a este regulador???
Hola Mauricio,
Los aerogeneradores tienen sus propios reguladores con características muy diferentes a los de paneles solares.
No es posible.
Saludos,
Hola, he leído en el manual de instalación que este modelo puede trabajar en paralelo con otra unidad. La idea sería poner dos campos fotovoltaicos con diferente orientación en aislada ¿ que es necesario para hacer la intercomunicación?
Gracias.
Buenos días Victor
En primer lugar gracias por contactar con Autosolar.
Los equipos mencionados se conectan en paralelo mediante un cable de comunicación RS485.
Ambos equipos tienen que estar conectados a los mismos bornes de batería.
Si tienes alguna otra duda por favor háznosla llegar a través del correo electrónico: [email protected]
Un cordial saludo
-Autosolar-
hola buenas, si tengo un Regulador MPPT 250V 70A LCD 12/24/48V y unas baterias Batería Estacionaria Hoppecke 12V 525Ah 5 OPzS 350 CUANTOS paneles necesitaria para abastercer el sistema
Buenos días Mauricio,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el modelo de regulador que nos indica soporta hasta 920W en fotovoltaica y banco de baterías a 12Vdc.
Agradecería que contactara con nuestros técnicos al 961430113 para que nos facilite los consumidores de la vivienda, de este modo podremos recomendarle el numero de paneles necesarios.
Un saludo y gracias por su atención.
