Estructura Inclinada 30º 3 Paneles 72C 11V

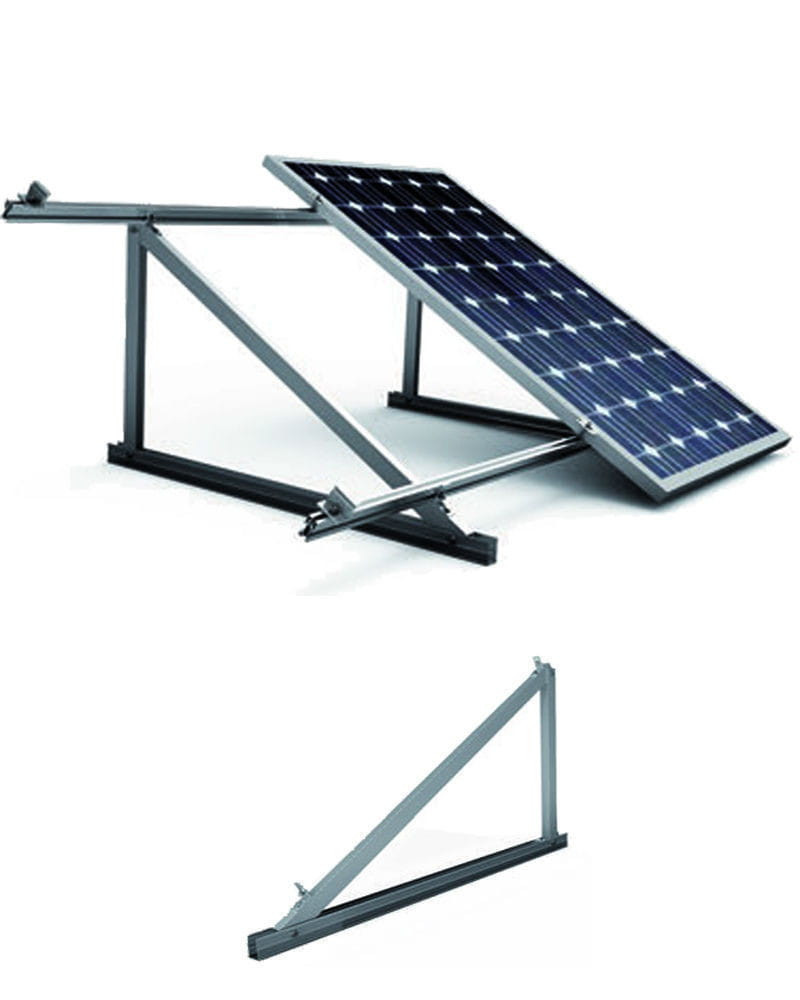

La Estructura Inclinada 30º 3 Paneles 72C 11V es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. Otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Es válida para paneles que midan 2279 x 1150 mm como máximo y de cualquier tipo de espesor de perfil.
Opcionalmente se puede solicitar el modelo con 15º de inclinación
Estructura Inclinada 30º 3 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 3 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 3 Paneles 72C 11V
Descripción técnica de la Estructura Inclinada 30º 3 Paneles 72C 11V
La Estructura Inclinada 30º 3 Paneles 72C 11V está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 2279 x 1150 mm. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
La Estructura Inclinada 30º 3 Paneles 72C 11V está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.
Recibirá su estructura junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La tornillería de anclaje a la superficie donde se va a instalar no está incluido. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada 30º 3 Paneles 72C 11V es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.
Los materiales están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje es unitario para estructuras de hasta 6 unidades, por lo que si por ejemplo aquiere una estructura para 8 paneles, recibirá 2 estructuras de 4 paneles además de un kit de unión para poderlas juntar en una única fila.
Ficha técnica de la Estructura Inclinada 30º 3 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 3 Paneles 72C 11V
- Fijación de la Estructura: Sobre Cubierta Plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6
- Compatibilidad de los Paneles Solares: Para paneles de 2m de Alto y 1m de Ancho.
- Garantía de la Estructura: 25 años de garantía
Instalación de la Estructura Cubierta Plana CVE915
Con la Estructura Cubierta Plana CVE915 se ha realizado una instalación de 115 paneles en una ciudad de la Comunidad Valenciana. Esta Estructura Cubierta Plana CVE915 es una estructura que garantiza la correcta sujeción e integridad del sistema fotovoltaico.
Esta Estructura Cubierta Plana CVE915 forma parte de una instalación de conexión a red de una vivienda unifamiliar cerca de Girona. Esta Estructura Cubierta Plana CVE915 se instaló en una cubierta cercana a la vivienda, y facilitó la perfecta colocación de los paneles con la inclinación y orientación ideales para captar la energía solar.
Como parte de una instalación aislada de la red eléctrica que se realizó en la Comunidad Valenciana, se instaló esta Estructura Cubierta Plana CVE915 para sujetar los paneles. Esta Estructura Cubierta Plana CVE915 se utilizó debido a sus características ideales para la fijación de los paneles sobre una cubierta, como en este caso.
Buena calidad de producto.
Buen material, bien preparado, montaje fácil y sin ninguna complicación. Está instalado y adaptado a la posición final para una correcta orientación de las placas, de momento todo muy bien.
Muy fácil de montar en ligera
Muy fácil de montar en ligera
Muy fácil de montar en ligera
Todo perfecto
Buenos días,
Teneis estructuras para la montaje de paneles de 2279x1134 ?
Buenas tardes Cesário,
Lo primero gracias por contactar con Autosolar
Perdona las molestias, la ficha técnica que aparece es el del modelo antiguo. Actualmente este tipo de estructura está adaptada a las medidas que nos indicas
Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113 o envié un correo a [email protected]
Un saludo y gracias por su atención
Me podrian decir cuales son las medidas de las patas de la estructura en longitud y altura.
Grácias
Buenos días Sebas,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, le acabamos de hacer llegar el plano de montaje.
Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenos días. ¿Puedo utilizar esta estructura para paneles de 2094mm x 1038mm?.
Gracias,
Hola Rafael,
En este caso necesitará una extensión, ya que es porblable que con los presores no podría llegar a amarrar el panel.
Le hago llegar por email el presupuesto de esta estructura con esa extensión.
Si desea que le realicemos una modificación de cualquier artículo, puede llamarnos al 961 430 113
Un saludo
Buenas soy Jose Mª, que diferencia hay entre esta estructura y la misma en C/red
Buenos días José,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, la diferencia son las dimensiones del panel a instalar en dicha estructura.
Esta estructura es preparada para panel de 2000x1000mm y la estructura de C/red esta preparada para panel de 1700x1000mm.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola buenas tardes esta estructura es compatible con la Placa solar 400W Jinko Cheetah HC mono PERC de 72 células, esta placa mide:
Medidas:
Longitud 2008 mm
Ancho 1002 mm
Altura 40 mm
Peso 22,5 kg
Muchas gracias,
Buenos días Jose,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, te confirmo que el modelo de estructura es apta para la placa que dispone de 72 células.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
