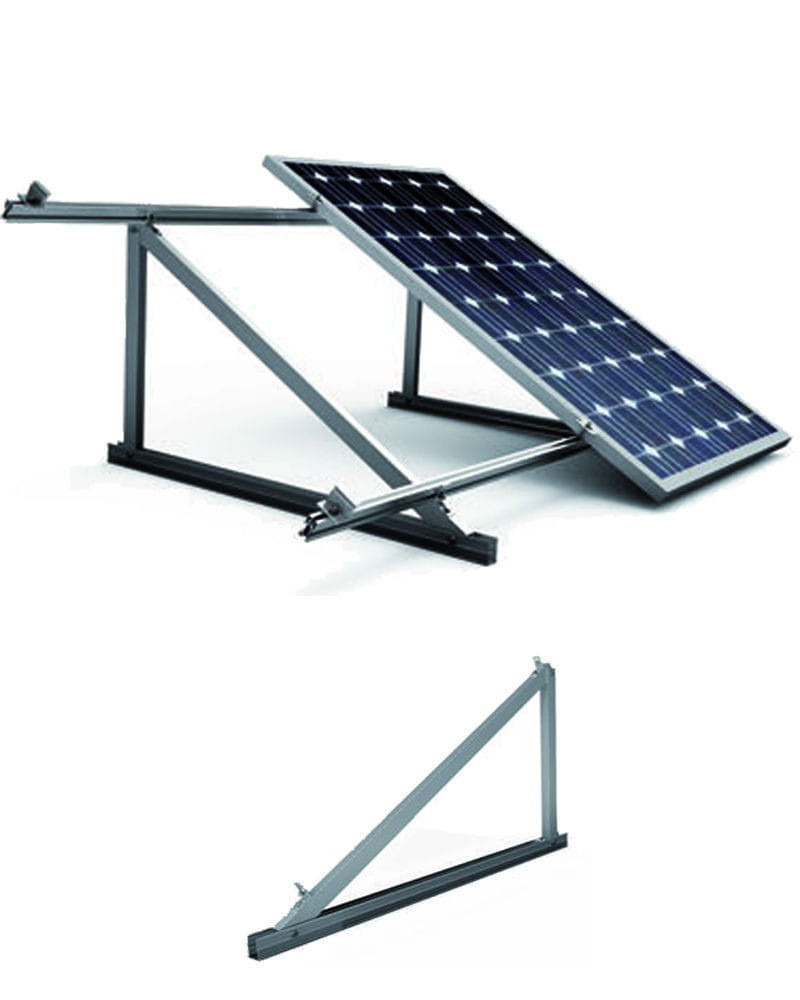

Estructura Inclinada 30º 6 Paneles 72C 11V
La Estructura Inclinada 30º 6 Paneles 72C 11V es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. Otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Es válida para paneles que midan 2279 x 1150 mm como máximo y de cualquier tipo de espesor de perfil.
Opcionalmente se puede solicitar el modelo con 15º de inclinación
Estructura Inclinada 30º 6 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 6 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 6 Paneles 72C 11V
Descripción técnica de la Estructura Inclinada 30º 6 Paneles 72C 11V
La Estructura Inclinada 30º 6 Paneles 72C 11V está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 2279 x 1150 mm. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
La Estructura Inclinada 30º 6 Paneles 72C 11V está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.
Recibirá su estructura junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La tornillería de anclaje a la superficie donde se va a instalar no está incluido. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada 30º 6 Paneles 72C 11V es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.
Los materiales están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje es unitario para estructuras de hasta 6 unidades, por lo que si por ejemplo aquiere una estructura para 8 paneles, recibirá 2 estructuras de 4 paneles además de un kit de unión para poderlas juntar en una única fila.
Ficha técnica de la Estructura Inclinada 30º 6 Paneles 72C 11V
Ficha técnica de la Estructura Inclinada 30º 6 Paneles 72C 11V
- Fijación de la Estructura: Sobre Cubierta Plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6
- Compatibilidad de los Paneles Solares: Para paneles de 2m de Alto y 1m de Ancho.
- Garantía de la Estructura: 25 años de garantía
Instalación de la Estructura Cubierta Plana CVE915
Con la Estructura Cubierta Plana CVE915 se ha realizado una instalación de 115 paneles en una ciudad de la Comunidad Valenciana. Esta Estructura Cubierta Plana CVE915 es una estructura que garantiza la correcta sujeción e integridad del sistema fotovoltaico.
Esta Estructura Cubierta Plana CVE915 forma parte de una instalación de conexión a red de una vivienda unifamiliar cerca de Girona. Esta Estructura Cubierta Plana CVE915 se instaló en una cubierta cercana a la vivienda, y facilitó la perfecta colocación de los paneles con la inclinación y orientación ideales para captar la energía solar.
Como parte de una instalación aislada de la red eléctrica que se realizó en la Comunidad Valenciana, se instaló esta Estructura Cubierta Plana CVE915 para sujetar los paneles. Esta Estructura Cubierta Plana CVE915 se utilizó debido a sus características ideales para la fijación de los paneles sobre una cubierta, como en este caso.
Son perfectas para las placas
Están muy bien la estructura el único inconveniente es que se quedan cortas con placas canadian y hay que hacer añadido.
Lleva funcionando tres meses y de momento, funciona perfectamente. No da ningun problema
BIEN
BIEN
Ok
Ok
Ok,complicado de mmontar,no trae instrucciones.
La estructura en general es correcta, excepto los tirantes transversales de refuerzo, que al ser de pletina, no ofrecen rigidez y firmeza al conjunto de la estructura.
Buenos días.
Me gustaría saber si estas estructura llevan incluidas las grapas de sujeción de los paneles solares o si se compran a parte de la estructura.
Me podrían facilitar las dimensiones.
Muchas gracias
Buenos días Bernardo,
En primer lugar, gracias por contactar con AUTOSOLAR.
Le acabamos de hacer llegar el plano de montaje para que pueda comprobar sus dimensiones.
Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
