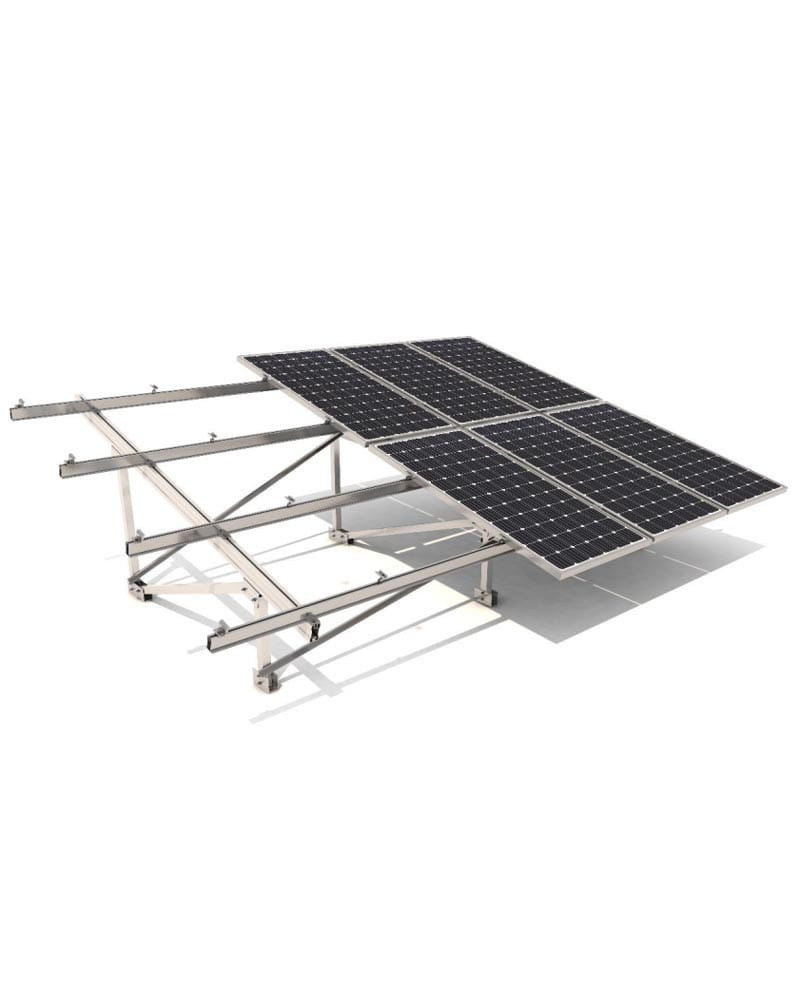

Estructura Suelo 8 Paneles Fila Doble 31V
La Estructura Suelo 8 Paneles Fila Doble 31V es una estructura de aluminio inclinada para ubicar los paneles solares con una inclinación de 30º respecto al suelo sobre una cubierta plana o suelo. Esta estructura es válida para módulos de hasta 2279 x 1150 mm.
Estructura Suelo 8 Paneles Fila Doble 31V
Ficha técnica de la Estructura Suelo 8 Paneles Fila Doble 31V
Ficha técnica de la Estructura Suelo 8 Paneles Fila Doble 31V
Descripción de la Estructura Suelo 8 Paneles Fila Doble 31V
La Estructura Suelo 8 Paneles Fila Doble 31V es una estructura de aluminio inclinada para ubicar los paneles solares sobre una cubierta plana o suelo, con 30º de inclinación respecto del suelo. Se trata de un modelo robusto de dos filas. Está diseñada para poder soportar cargas de nieve de hasta 200N/m2, y una carga de viento de 29 m/s. Esta estructura es apta para módulos de hasta 2279 x 1150 mm.
Los materiales empleados para esta estructura son:
- Aluminio de alta calidad
- Acero inoxidable para la tornillería y accesorios
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son una mayor resistencia a la corrosión.
Vídeo explicativo de la Estructura Suelo 8 Paneles Fila Doble 31V
- Fijación de la Estructura: Doble fila sobre cubierta plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para paneles de 2000mm Alto y 1000mm Ancho. Adjuntar las medidas del módulo solar en el pedido para procesarlo.
- Garantía de la Estructura: 25 años de garantía
Instalación de la Estructura Suelo Paneles FV915
Con la Estructura Suelo para Paneles FV915 se ha instalado en las proximidades de Valencia un kit solar personalizado. Esta estructura para situar los paneles solares sobre el suelo ha funcionado perfectamente para esta instalación sobre el terrado de la vivienda. Además de garantizar la correcta fijación de los paneles, esta estructura sitúa las placas con la inclinación ideal para que reciban la máxima radiación solar.
Buenas tardes, necesito saber las medidas de esta estructura y de los puntos de anclaje, gracias.
Buenos días.
En primer lugar agradecerle que se haya puesto en contacto con Autosolar.
Referente a su consulta, le vamos a hacer llegar la ficha técnica con las medidas de esta estructura.
Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en el 961430113.
Un saludo.
Buenos dias,
Estoy interesado en montar varias de estas estructuras con paneles de 2x1m en un terreno.
1. ¿Me podrián enviar precios para la variante XL?
2. En la ficha técnica aparaece que se puede fijar con hormigón o micropilotes. ¿Venden ustedes los micropilotes u hormigón o es un servicio que se tiene que contratar a parte?
Gracias y un saludo
Buenas tardes, os pongo en situación... Tengo en proyecto una instalación en la zona superior del trastero de mi azotea, cuyo suelo mide aproximadamente 4m x 4m. La idea era, en cuanto a placas, instalar 2 filas de 4 paneles solares en cada una de las filas. El Panel seria Canadian Solar 405W Policristalina Hiku PERC 2108 x 1048 x 40. Mis dudas:
Primera: Me interesaría conocer la distancia que hay entre los dos puntos de anclaje mas distantes de la estructura FV925XL para esta configuración y saber si la puedo montar en un espacio de 4x4 m. (No lo localizo estos datos en la web). No me gustaría comprar esta estructura, montarla y darme cuenta de que los anclajes de sujeción se me salen del techo del trastero y me queden al aire (no se si doy a entender "mi inquietud")
Segunda: Los paneles que refiero son algo superiores a 2000x1000 que es lo que veo que acepta la estructura modelo "FV925XL" ; hay algún sistema de adaptación/extensión para usar los paneles referidos en el soporte FV925XL o me recomendáis otro producto o configuración para el proyecto que os comento arriba.
Y por supuesto, muchas gracias de antemano por vuestro tiempo y dedicación!!
Buenos días Jesús,
En primer lugar gracias por contactar con autosolar.
Le acabo de enviar la información a su correo electrónico, en el caso de tener cualquier consulta no dude en ponerse en contacto con nosotros a través del teléfono 961 43 01 13 o al correo electrónico [email protected]
Hola,
hay alguna ficha técnica que amplíe más información sobre esta estructura?
Esta estructura es válida para el panel 166 JAM72S20 440-465 MR ?
Gracias
Buenos días Jorge,
En primer lugar, gracias por contactar con AutoSolar.
Referente a su consulta, esta estructura a sido diseñada para los paneles de 2x1m, por lo que para poder utilizar el panel que me indica hace falta añadir extensiones para adaptar la estructura a las dimensiones del panel.
Le acabamos de hacer llegar un presupuesto con la estructura y las extensiones necesarias para la utilización del panel 166 JAM72S20 440-465 MR.
Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Y en esas medidas caben 8 paneles? o el titulo estructura 8 panel, no se refiere a que caben 8 paneles. si no es asi, si me pudieran facilitar otra estructura para suelo y 8 paneles
Buenos días Francisco,
En primer lugar, gracias por contactar con AUTOSOLAR.
Tenga en cuenta que dicha estructura es doble, esto quiere decir que en la fila inferior se instalan 4 paneles y arriba otros 4,
Ante cualquier pregunta o consulta no dude en contactar con nosotros por correo electrónico o llamándonos al 96 143 01 13.
Un saludo y gracias por su atención.
