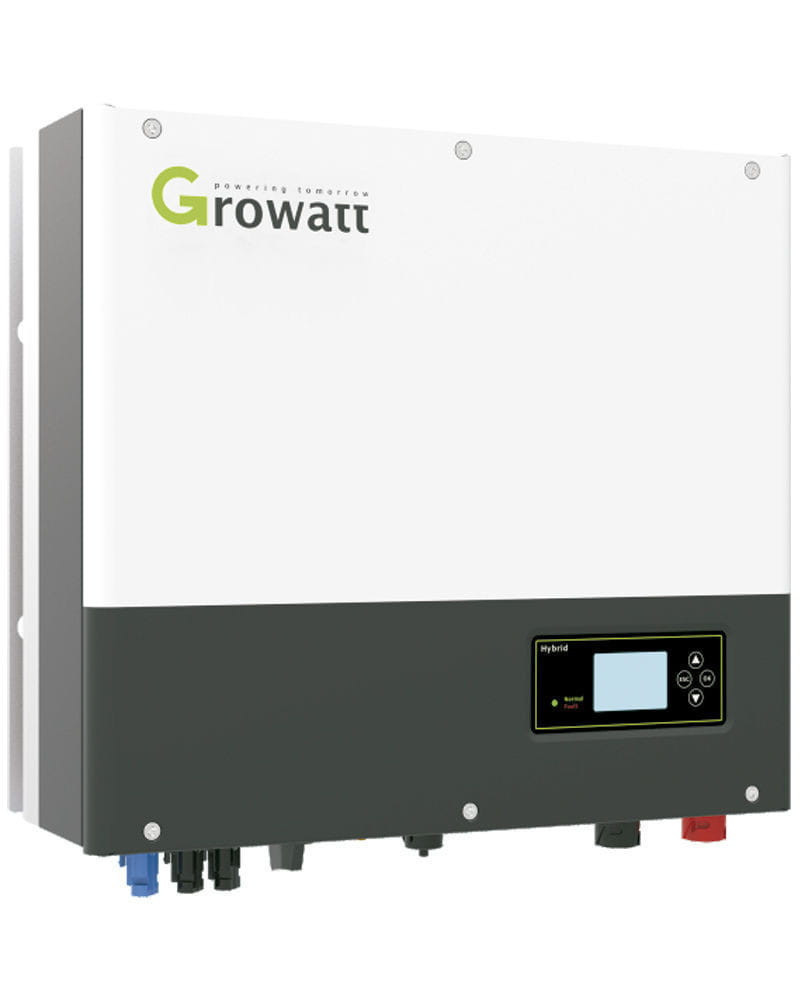

Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
El Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3 es un avanzado modelo de inversor de conexión a red capaz de trabajar con baterías de alto voltaje para autoconsumo. Es un modelo preparado para trabajar en instalaciones que tienen red eléctrica y ofrece una serie de características que lo hacen muy completo. Dispone de comunicaciones con el BMS de baterías Pylontech para poder tener un almacenamiento de litio lo más flexible y modular posible. Tiene una salida de energía de emergencia cuando cae la red eléctrica para seguir teniendo suministro. Toda la familia incorpora 2 MPPT con un rango de trabajo de entre 160 y 1000V. Además con su diseño sin partes móviles ni ventilador, tiene disipación pasiva y protección IP65.
Este inversor necesita el contactor EPS para poder hacer un BackUp (este complemento no está incluido en el inversor).
En caso de devolver este producto adquirido en conjunto con un vatímetro, implicará la devolución de ambos productos asociados.
Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Ficha Técnica del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Ficha Técnica del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Manual Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Descripción Técnica del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Otro modelo que podemos conectar a la red es el Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3. Este tiene la particularidad de trabajar con baterías de alto voltaje para almacenar los excedentes que nuestra instalación genere. Uno de sus atractivos es precisamente este, el poder trabajar junto con baterías para guardar la energía restante. Unido al precio y a la eficiencia en su rendimiento hacen de este modelo, un inversor magnifico para añadirlo en nuestra instalación.
El funcionamiento es sencillo, se conecta a la red eléctrica para sincronizarlo y ponerlo en marcha. En caso de que caiga la red, este inversor incorpora una salida de backup para que pueda suministrar un máximo de 10000W de potencia, ya sea desde la batería o del sol. Hace falta instalar un contactor para que aquellos consumos que no se puedan quedar sin alimentación, funcionen mediante una salida de emergencia, serigrafiada sobre el propio inversor.
Este inversor está indicado para trabajar conectado a redes trifásicas con 3 fases y neutro. Su función es ir inyectando la energía que van produciendo los paneles solares que tiene conectado. De esta manera ahorramos en los horas donde la luz solar es más alta. Otra de las ventajas que dispone este inversor, es la capacidad de poder conectar una batería de litio de alto voltaje para almacenar el excedente de energía producido y que no se haya usado. Cuando no se está produciendo energía, el Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3 puede extraer de la batería hasta 10000W de potencia, recurriendo únicamente a la red cuando la batería se quede baja o la producción solar no se la suficiente para cubrir el consumo en ese momento. Podemos elegir también, si las baterías las cargamos solo de la energía solar o también de la red eléctrica.
Este inversor, al igual que toda la gama de esos inversores, dispone de 2 regulador de carga MPPT independientes. Con lo que podremos tener una mayor flexibilidad a la hora de diseñar e instalar los paneles solares, gracias al amplio rango de voltaje, entre 160 y 1000V. Las medidas de este inversor es de 453 x 505 x 198 mm y con un peso de 28 kg aprox. Al no disponer de ventiladores lo hacen muy silencioso.
Características técnicas del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Podremos encontrar los siguientes componente físicos en el Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3:
A – Led de estado del inversor.
B – Pantalla LCD.
C – Botones de función.
D – Toma de tierra.
E – Salida AC de emergencia EPS.
F – Terminal reservado al servicio técnico.
G – Salida AC para la red.
H – Interfaz RJ45 para DRM (uso en Australia).
I – Puerto para sensor de temperatura.
J – Puerto RS485 para comunicaciones con vatímetro secundario (reservado).
K – Puerto RS485 para comunicación con batería de litio.
L – Puerto RS485 para comunicación con vatímetro principal.
M – Puerto CAN para comunicación con batería de litio.
N – Cubierta para el puerto RS232/Wi-fi/ShineLink.
O – Antena.
P – Interruptor fotovoltaico. Seccionador.
Q – Entradas fotovoltaicas.
R – Terminales de baterías.
S – Válvula de ventilación interna.
T – Puerto USB.
U – Puertos DIP.
V – Contactos secos.
Todos los modelos de la marca Growatt de la gama SPH, tienen 2 reguladores de carga MPPT, con dos conectores positivo y dos negativos, pudiéndose conectar las 2 series independientes. Son capaces de de arrancar a un voltaje bajo, y se pueden poner a producir cuando la radiación sea menor o las condiciones meteorológicas no sean la más idóneas.
El inversor posee una serie de características eléctricas de entrada, entre las que destacan las siguientes:
Potencia Fotovoltaica máxima recomendada a conectar: 13000W.
Voltaje máximo en CC: 1000V.
Voltaje de arranque: 160V.
Rango de voltaje del MPPT: 160 – 1000V.
Voltaje normal de funcionamiento: 600V.
Intensidad máxima de entrada: 12A en cada MPPT.
Número de seguidores MPPT: 2.
Entradas fotovoltaicas para cada MPPT: 1
Conectividad Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
La familia completa de inversores Growatt SPH tienen un puerto en el que podemos conectar el transmisor Wifi, pudiendo dotar de conectividad a nuestra instalación fotovoltaica. El inversor necesita un vatímetro para medir la energía. Los datos se trasladan mediante un cable entre inversor y acumuladores. Con estas mediciones podremos saber el rendimiento y consumo de la vivienda. Podremos registrarlo en el portal de la web y ser conocedor de todos esos datos.
Los complementos Wifi y el vatímetro se adquieren por separado. Aunque estos accesorios indispensable van incluidos en todos los kits solares que llevan este inversor.
Rendimiento Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
El Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3 proporciona una gran eficiencia de funcionamiento, con una cifra máxima del 98,2%, teniendo en cuenta que se trata de un modelo híbrido capaz de trabajar con baterías de litio alto voltaje para una mayor versatilidad. Ofrece una eficiencia de su regulador de carga MPPT del 99,5% y un rendimiento europeo del 97,5%. Obtendremos uno de los mejores y más completos modelos del mercado a un excelente precio, para que nuestra instalación solar fotovoltaica sea lo más completa posible al menor coste.
El inversor tiene una eficiencia entrono al 99%, tratándose de un modelo híbrido que es capaz de trabajar con baterías de litio de alto voltaje. Tanto la eficiencia del regulador como el rendimiento europeo ronda un 98%. La relación calidad precio es inmejorable.
Uso de batería con Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Todos los inversores de la familia SPH de Growatt poseen las mismas características con baterías, aunque debemos considerar que la tensión de trabajo sea mayor incluso usando baterías de alto voltaje. El rango de voltaje con el que se trabaja está entre los 160 y los 550v. Gracias a la comunicación con el BMS de las batería de litio, el inversor recibe la lectura SOC, conociendo el porcentaje a la que se encuentran las baterías. Es compatible con bastantes modelos de batería de litio, pero destacamos las Pylontech y sus modelos H48050. La potencia nominal del inversor es la intensidad de carga y descarga de las baterías.
Dimensiones Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Las dimensiones del inversor y peso son los mismos en todos los modelos de la familia SPH. La carcasa mide 453 x 505 x 198 mm y su peso es de 28 kg aproximadamente. No utiliza ventiladores ni partes móviles que incorpora un gran radiador en la parte trasera.
El Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3 tiene una certificaciones de protección IP65 para poder ser instalado en el exterior siempre protegido de la luz directa solar. Su sonoridad está por debajo de los 35 decibelios. Para más información consulte la ficha técnica.
Protecciones Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Gracias a las numerosas protecciones de que dispone, el Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3 se encuentra en lo más alto en cuanto a seguridad en instalaciones con este tipo de modelo de inversores. Entre las que destacan, protección anti-isla, la inversión de polaridad, contra cortocircuitos, sobrecorriente...etc La garantía de es de 5 años, ampliable hasta los 10 años.
Este inversor tiene los siguientes certificados que aseguran su funcionamiento: CE, IEC62109, IEC 62040, VDE 0126, UTE C 15-712, G98, CEI0-21, VDE-AR-N4105, EN61727, IEC62116, entre otros. Una vez lo tengamos debemos configurarlo eligiendo la opción del país en el que se encuentre para hacerlo conforme estipulan los estándares requeridos.
Con AutoSolar podrás adquirir el inversor de forma rápida, sencilla y segura. Somos distribuidores de la marca en España y Perú. Si tiene alguna duda sobre el inversor de la marca Growatt o cualquiera de los componentes que ofertamos, póngase en contacto con nosotros, y nuestro departamento técnico le asesorará en la compra de cualquier producto.
Ficha Técnica del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
Ficha Técnica del Inversor Trifásico Híbrido 10kW Growatt SPH10000TL3
- Pico de Potencia del Inversor: 10000W
- Potencia de Salida continuada: 10000
- Rango de Funcionamiento del MPP: 160-1000V
- Peso del Inversor: 28Kg
Buenas tardes, cuantos paneles de 455w le puedo instalar por cada string
Buenas tardes Moisés,
En primer lugar gracias por contactar con Autosolar.
Sobre su consulta, el inversor soporta hasta 18 paneles en seria por cada string. Debemos de tener en cuenta que como maximo debemos de instalar hasta 28 paneles de 455W entre los dos MPPT.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Cuantos modulo-bateria-litio-growatt-ark-25h-a1-hv soporta este inversor?
Buenos días Jacinto,
En primer lugar gracias por contactar con Autosolar.
Sobre su consulta, te confirmo que el BMS necesario para el modelo de inversor que nos indica soporta de 3-10 modulos de batería.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
