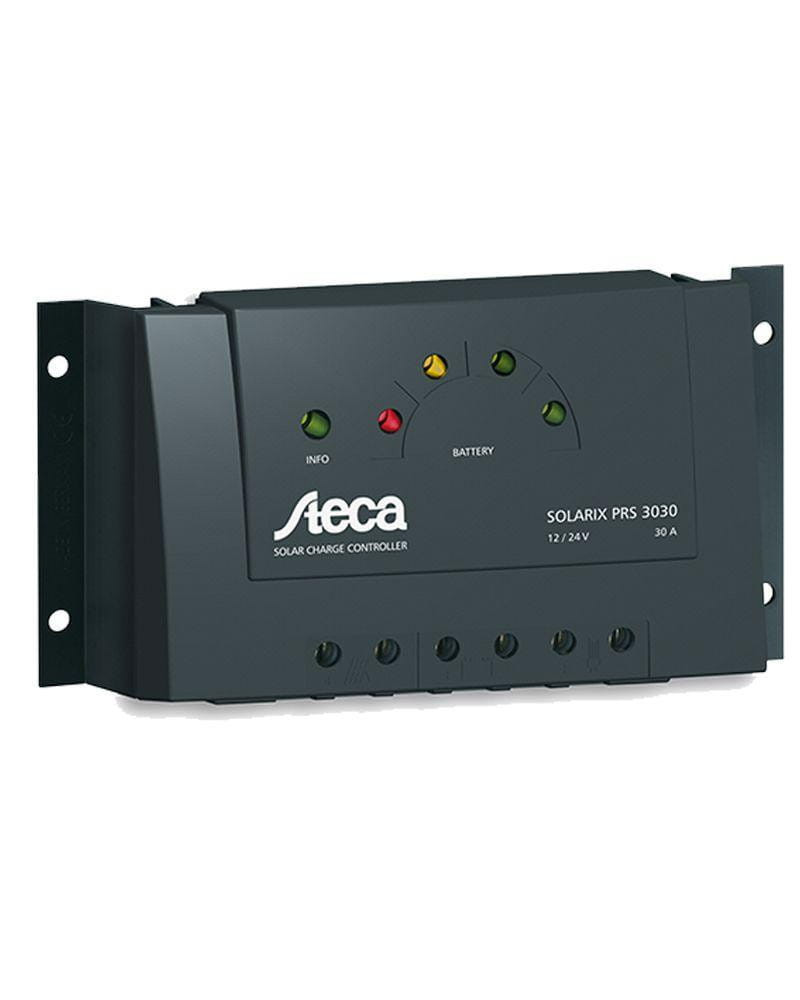

Regulador Carga Steca 30A Solarix PRS3030

Regulador de Carga Steca 30A Solarix PRS3030

Ficha técnica del Regulador Carga Steca 30A Solarix PRS3030

Ver ficha Técnica del Regulador de Carga Steca 12V 24V 30A Solarix PRS 1010

Ver manual del regulador de carga Steca 12V 30A Solarix PRS3030

El regulador de carga Steca 30A Solarix PRS3030 permite controlar el estado de carga de las baterías, evitando que se descarguen profundamente. A través de este regulador de carga podemos conectar paneles que produzcan hasta 30A.

Mediante sus indicadores LED, podemos saber el estado de carga de las baterías, concretamente tenemos 4 indicadores, (batería baja, batería en carga y batería semi-llena y batería llena) con los colores rojo, amarillo y verde respectivamente. El regulador Steca 30A Solarix, dispone de otro indicador LED que nos indica si los paneles solares están cargando la batería en ese momento.

¿Cómo conectar el regulador Steca 30A a la instalación solar?

Primer paso: Conectar la batería. Con la polaridad correcta usaremos la pareja de bornes del medio (con el símbolo de la batería) para los cables de conexión de la batería en el regulador Steca 30A. Conectar el cable de conexión de la batería A+ al polo positivo de la batería. Conectar el cable de conexión de la batería A– al polo negativo de la batería. Si la polaridad de la conexión es correcta, el LED info se enciende de color verde.

Paso dos: Conectar el módulo solar. Nos aseguraremos que el módulo solar no supera la corriente de entrada máxima admisible. Primero conectar el cable de conexión del módulo solar M+ en la pareja de bornes izquierda del regulador Steca 30A (con el símbolo del módulo solar) con la polaridad correcta, entonces el cable M-.

Paso tres: Conectar el cable de conexión del consumidor Si usamos el consumo en corriente continua, conectaremos este consumo en la pareja de bornes derecha (con el símbolo de la lámpara) con la polaridad correcta. Indicaciones: si disponemos de inversor o de un cargador de baterías externo, éste se conectará directamente sobre la batería. Además, los consumidores conectados así deben protegerse por separado.

Características del regulador Steca 30A Solarix

- Regulación de tensión con selección automática de voltaje

- Regulación MAP con tecnología de carga escalonada

- Desconexión de carga en función de la corriente y reconexión automática del consumidor

- Compensación de temperatura mediante dispositivo opcional

- Toma de tierra en uno o varios terminales positivos o sólo en uno de los terminales negativos

- Carga mensual de mantenimiento

Funciones de protección electrónica del regulador Steca 30A Solarix

- Protección contra sobrecarga y contra descarga total

- Protección contra polaridad inversa de los módulos, la carga y la batería

- Fusible electrónico automático

- Protección contra cortocircuito de la carga y los módulos solares

- Protección contra sobretensión en la entrada del módulo

- Protección contra circuito abierto sin batería

- Protección contra corriente inversa por la noche

- Protección contra sobretemperatura y sobrecarga

- Desconexión por sobretensión en la batería

Indicaciones del regulador Steca 30A Solarix

- LED de varios colores indican los estados de funcionamiento

Opciones del regulador Steca 30A Solarix

- Función de luz nocturna de fábrica o configurable por el Steca PA RC 100

- Parametrización de los valores funcionales con el Steca PA RC 100

Certificaciones

- Conforme a los estándares europeos (CE)

- Conforme a RoHS

- Desarrollado y fabricado en Alemania

- Fabricado conforme a ISO 9001 e ISO 14001

Videos explicativos del Regulador Carga Steca 30A Solarix PRS3030
