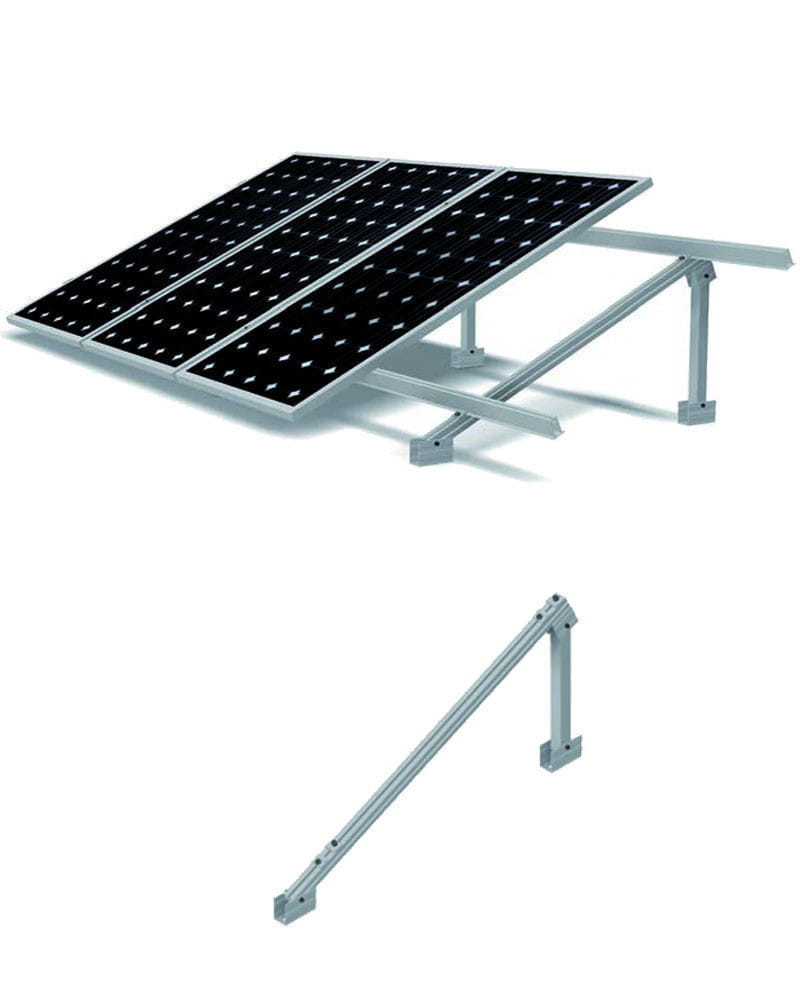

Estructura Suelo 1 Panel 14V 25-30º
La Estructura Suelo 1 Panel FV915 25-30º es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. La Estructura Suelo 1 Panel FV915 25-30º otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 25 o 30º respecto a la superficie a la que se instala la estructura. Sus patas son apoyos que deben anclarse firmemente a la superficie cimentada para asegurar su rigidez. Esta Estructura Suelo 1 Panel FV915 25-30º es válida para paneles que midan 1x2m como máximo y de cualquier tipo de espesor de perfil
Opcionalmente se puede solicitar el modelo otros ángulos de inclinación.
Estructura Suelo 1 Panel FV915 25-30º
Ficha técnica de la Estructura Suelo 1 Panel FV915 25-30º
Ver la Ficha Técnica de la Estructura Suelo 1 Panel FV915 25-30º
Descripción técnica de la Estructura Suelo 1 Panel FV915 25-30º
La Estructura Suelo 1 Panel FV915 25-30º está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 2 metros. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas llevan una perfilería de una mayor sección para asegurar una superior resistencia. La superficie de apoyo son 2 puntos en los que la pata trasera y el perfil inclinado tocan el suelo. Es importante tener en cuenta que este tipo de estructura está pensado para ser anclado a hormigón o una cimentación similar.
La Estructura Suelo 1 Panel FV915 25-30º está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles podrá tener una inclinación variable entre los 25 y los 30º aunque también se puede elegir una fabricación a medida. Esta inclinación es siempre respecto a la superficie sobre la que se ancle la estructura.
Recibirá su Estructura Suelo 1 Panel FV915 25-30º junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Suelo 1 Panel FV915 25-30º está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen los 2 x 1 metros. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.
La tornillería de anclaje de la Estructura Suelo 1 Panel FV915 25-30º a la superficie donde se va a instalar no está incluida. En función de la superficie donde se ponga, precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Suelo 1 Panel FV915 25-30º es solidez de su perfilería, muy indicada para lugares donde hay viento abundante. Su montaje es muy sencillo con el manual que se incluye y no necesitará herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.
Los materiales de la Estructura Suelo 1 Panel FV915 25-30º están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje de la Estructura Suelo 1 Panel FV915 25-30º es unitario para estructuras de hasta 4 unidades, por lo que si por ejemplo aquiere una estructura para 6 paneles, recibirá 2 estructuras de 3 paneles además de un kit de unión para poderlas juntar en una única fila.
Ficha técnica de la Estructura Suelo 1 Panel FV915 25-30º
Ver la Ficha Técnica de la Estructura Suelo 1 Panel FV915 25-30º
- Fijación de la Estructura: Sobre Cubierta Plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para paneles de hasta 2m de alto x 1m de ancho.
- Garantía de la Estructura: 25 años de garantía
Instalación de la Estructura Suelo Paneles FV915
Con la Estructura Suelo para Paneles FV915 se ha instalado en las proximidades de Valencia un kit solar personalizado. Esta estructura para situar los paneles solares sobre el suelo ha funcionado perfectamente para esta instalación sobre el terrado de la vivienda. Además de garantizar la correcta fijación de los paneles, esta estructura sitúa las placas con la inclinación ideal para que reciban la máxima radiación solar.
La Estructura Suelo FV915 1 Fila 24Vse utilizó para el correcto anclaje de 8 paneles solares en un terreno cercano a la vivienda, esta estructura permitió la correcta ubicación de los paneles solares con el ángulo óptimo para obtener la máxima producción fotovoltaica todo el año .
En esta ocasión, muy cerca de Valencia se han instalado 4 paneles solares sobre superficie plana, la estructura FV915 fue la encargada de garantizar el correcto anclaje sobre dicha superficie y ubicar los paneles solares en la orientación e inclinación óptima para maximizar la exposición fotovoltaica.
Les estructures haurien de poder-se moure i adecuar-les a la perpendicuralitat del sol. Es lo menys aconseguit del kit.
Hola ?!,
Este panel sería apto para un panel de 72 células.
Estoy buscando para instalar en una camper para aprovechar el máximo del panel.
Desde ya muchas gracias
Buenas tardes Bernardino,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, añado link de nuestra web donde podrá encontrar el modelo de estructura sobre pared.
En relación a su consulta la Estructura Suelo 1 Panel FV915 25-30º para módulos de 60 y 72 celulas (1650/2000x1000)de 33 a 50 mm de espesor.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
