Estructura Suelo 3 Paneles 14V 25-30º

392,85
Sin IVA
324,67 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 30 de abril
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1502232
Cantidad:
Financiación:
Calcular cuota


Estructura Suelo 3 Paneles 14V 25-30º opiniones Ver más opiniones
Estructura Suelo 3 Paneles 14V 25-30º
Antonio E
21.10.2022

Estructura fácil de montar.

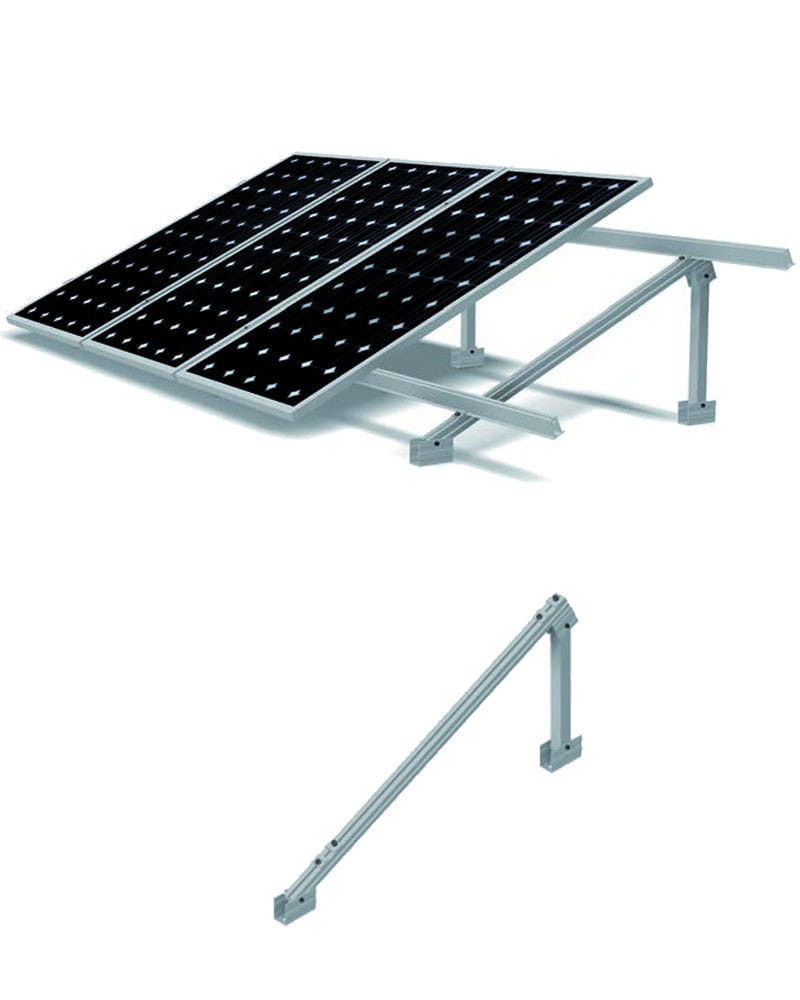

La Estructura Suelo 3 Paneles FV915 25-30º es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. La Estructura Suelo 3 Paneles FV915 25-30º otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 25 o 30º respecto a la superficie a la que se instala la estructura. Sus patas son apoyos que deben anclarse firmemente a la superficie cimentada para asegurar su rigidez. Esta Estructura Suelo 3 Paneles FV915 25-30º es válida para paneles que midan 1x2m como máximo y de cualquier tipo de espesor de perfil

Opcionalmente se puede solicitar el modelo otros ángulos de inclinación.

Nuestros técnicos te asesorarán sin compromiso

Estructura Suelo 3 Paneles FV915 25-30º

Ficha técnica de la Estructura Suelo 3 Paneles FV915 25-30º

Ver la Ficha Técnica de la Estructura Suelo 3 Paneles FV915 25-30º

Descripción técnica de la Estructura Suelo 3 Paneles FV915 25-30º

La Estructura Suelo 3 Paneles FV915 25-30º está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 2 metros. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas llevan una perfilería de una mayor sección para asegurar una superior resistencia. La superficie de apoyo son 2 puntos en los que la pata trasera y el perfil inclinado tocan el suelo. Es importante tener en cuenta que este tipo de estructura está pensado para ser anclado a hormigón o una cimentación similar.

La Estructura Suelo 3 Paneles FV915 25-30º está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles podrá tener una inclinación variable entre los 25 y los 30º aunque también se puede elegir una fabricación a medida. Esta inclinación es siempre respecto a la superficie sobre la que se ancle la estructura.

Recibirá su Estructura Suelo 3 Paneles FV915 25-30º junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Suelo 3 Paneles FV915 25-30º está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen los 2 x 1 metros. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.

La tornillería de anclaje de la Estructura Suelo 3 Paneles FV915 25-30º a la superficie donde se va a instalar no está incluida. En función de la superficie donde se ponga, precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Suelo 3 Paneles FV915 25-30º es solidez de su perfilería, muy indicada para lugares donde hay viento abundante. Su montaje es muy sencillo con el manual que se incluye y no necesitará herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.

Los materiales de la Estructura Suelo 3 Paneles FV915 25-30º están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

El embalaje de la Estructura Suelo 3 Paneles FV915 25-30º es unitario para estructuras de hasta 4 unidades, por lo que si por ejemplo aquiere una estructura para 6 paneles, recibirá 2 estructuras de 3 paneles además de un kit de unión para poderlas juntar en una única fila.

Ficha técnica de la Estructura Suelo 3 Paneles FV915 25-30º

Ver la Ficha Técnica de la Estructura Suelo 3 Paneles FV915 25-30º

  • Fijación de la Estructura: Sobre Cubierta Plana o suelo
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para paneles de hasta 2m de alto x 1m de ancho.
  • Garantía de la Estructura: 25 años de garantía

Instalación de la Estructura Suelo Paneles FV915

Instalación Estructura Suelo Paneles FV915Con la Estructura Suelo para Paneles FV915 se ha instalado en las proximidades de Valencia un kit solar personalizado. Esta estructura para situar los paneles solares sobre el suelo ha funcionado perfectamente para esta instalación sobre el terrado de la vivienda. Además de garantizar la correcta fijación de los paneles, esta estructura sitúa las placas con la inclinación ideal para que reciban la máxima radiación solar.

Instalación Estructura Suelo FV915 1 Fila 24V La Estructura Suelo FV915 1 Fila 24Vse utilizó para el correcto anclaje de 8 paneles solares en un terreno cercano a la vivienda, esta estructura permitió la correcta ubicación de los paneles solares con el ángulo óptimo para obtener la máxima producción fotovoltaica todo el año .

Instalación Estructura Suelo FV915En esta ocasión, muy cerca de Valencia se han instalado 4 paneles solares sobre superficie plana, la estructura FV915 fue la encargada de garantizar el correcto anclaje sobre dicha superficie y ubicar los paneles solares en la orientación e inclinación óptima para maximizar la exposición fotovoltaica.

21.10.2022

Estructura fácil de montar.

21.10.2022

Estructura fácil de montar.

10.08.2022

Correcta, sin problema.

25.07.2021

Estructura con buen acabado y robusta.

10.09.2019

La compré para una ampliación de otro sistema de dos placas que también había comprado a Autosolar. Se adapta perfectamente a los paneles solares de 330W. Para sujetarlo al suelo recomiendo usar los bloque de hormigón que sujetan las vallas, sujetándolos con tornillos a ellos, para que el peso extra evite que lo vuelque el viento

27.06.2018

Los 4 anclajes exteriores para la sujeción de las placas al soporte, son algo más largo que lel grosor de las placas. Se tubo que suplementarcon dos tiras de goma con 5. mltr cada una para poder hacer un apriete consistente.

27.06.2018

Los 4 anclajes exteriores para la sujeción de las placas al soporte, son algo más largo que lel grosor de las placas. Se tubo que suplementarcon dos tiras de goma con 5. mltr cada una para poder hacer un apriete consistente.

22.10.2017

Aceptable

24.03.2017

Al plano le hace falta más información para el montaje.

Inicie sesión o regístrese para dejar una opinión.
Miguel Ángel
25.03.2021

Quiere instalar esta estrucutra en techo de paneles Sanwich de de metal de 2mm de espero. Con tornillos rocachapas M8 puedo anclar directamente en el tejado? Quiero instalar 3 grupos de 3 placas cada grupo.

Gracias

Miguel

Autosolar Energy Solutions
26.03.2021

Buenos días Miguel Ángel,
En primer lugar , gracias por contactar con nosotros.

Lo mas recomendable es que intente buscar una viga que cruce por debajo para que haga mas resistencia.

También hay que tener en cuenta, que si su tejado tiene inclinación , esta estructura no es la mas adecuada..

La inclinación del tejado junto a la de la estructura ejercerá,
una mayor resistencia al viento y puede ser peligros en caso de unas fuertes ráfagas de aire.

Espero haberle ayudado.
Un saludo.

Carlos
15.11.2019

Hola, cual es el ángulo de inclinación?

Autosolar Energy Solutions
18.11.2019

Buenos días Carlos,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, la estructura permite regulador la inclinación de los módulos fotovoltaicos de 25º-35º.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
