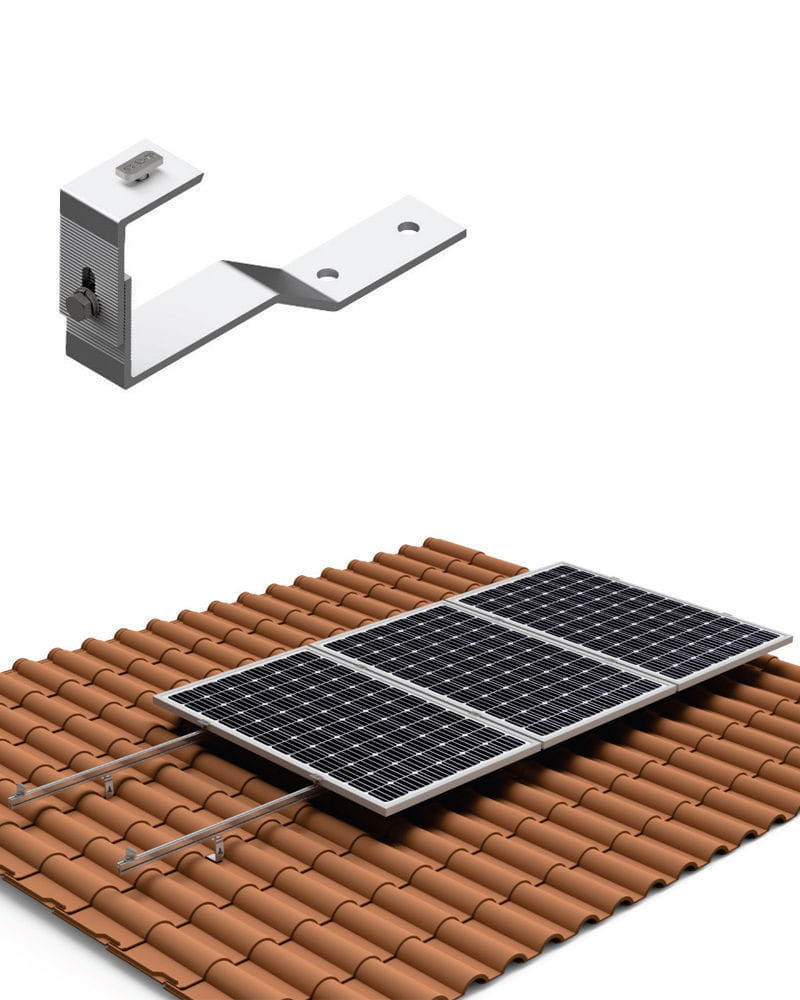

Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V
La Estructura Cubierta Tejas 1 Panel Solar 02V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye salvatejas para que se puedan anclar los perfiles al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de perforar las tejas. Para el anclaje de los paneles a la Estructura Cubierta Tejas 1 Panel Solar 02V, se incluyen los presores para que queden bien sujetos.
Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.
Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V
Ficha técnica de la Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V
Ficha Técnica Estructura para Cubierta de Tejas
Descripción de la Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V
Esta Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.
La Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera. Se incluyen los salvatejas para poder fijarlos a la parte inferior de la cubierta, tal y como se aprecia en las imágenes.
Recibirá su Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Cubierta Tejas 1 Panel Solar con salvatejas 02V está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas, válida también para teja mixta. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.
Los materiales de la Estructura Cubierta Tejas 1 Panel Solar 02V están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
Vídeos explicativos de la Estructura Cubierta Tejas 1 Panel Solar 02V
- Fijación de la Estructura: Sobre Tejas
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
- Garantía de la Estructura: 25 años de garantía
Instalación Estructura Cubierta Tejas KHT915
Muy cerca de Toledo se ha instalado la Estructura Cubierta Tejas KHT915 para 4 paneles solares garantizando la correcta fijación y orientación de las placas solares para obtener la máxima radiación fotovoltaica todo el año.
En Alicante se ha instalado un kit fotovoltaico empleando la Estructura Cubierta Tejas KHT915 para la correcta fijación de las placas al tejado de teja de la vivienda. En este caso, la inclinación del tejado es óptima para maximizar la producción fotovoltaica tanto en verano como en invierno.
En una vivienda con conexión a la red eléctrica en Madrid se ha realizado la instalación con puesta a punto de un kit solar fotovoltaico de conexión a red fijando los paneles al tejado de la vivienda, de teja con la Estructura Cubierta Tejas KHT915, para garantizar la correcta sujeción de los módulos solares con la inclinación deseada y conseguir la máxima radiación solar y rápida amortización del sistema.
En Alicante se ha realizado la instalación y puesta en marcha de un kit solar de conexión a red con 12 paneles solare, instalándose parte de los módulos en el tejado de la vivienda y parte en el terrado del mismo. La estructura tipo KHT915 se utilizó para el correcto anclaje de los paneles en el tejado de teja de la vivienda. En la imagen se pueden observar paneles solares y paneles térmicos, AutoSolar realizó la instalación y puesta a punto de los paneles fotovoltaicos.
En la imagen a la izquierda se puede observar la instalación de 4 paneles solares mediante la Estructura Cubierta Tejas KTH915 que se ha realizado cerca de Ciudad Real. Esta Estructura Cubierta Tejas KTH915 es una estructura especialmente preparada para garantizar la sujeción de los paneles y su orientación ideal para conseguir un aprovechamiento de la radiación solar óptimo para el sistema fotovoltaico.
En Ourense se ha realizado la instalación de un kit de conexión a red con 7 módulos solares instalados en el tejado de la vivienda, con la correcta fijación, inclinación y anclaje gracias a la estructura KHT915 especialmente diseñada para tal fin.
En la imagen que vemos a la izquierda se puede observar la Estructura Cubierta Tejas KHT915 utilizada para sostener los paneles firmemente en el tejado para esta instalación solar fotovoltaica en Málaga. Esta Estructura Cubierta Tejas KHT915 garantiza la orientación y la inclinación ideal de los paneles para maximizar su exposición fotovoltaica.
En las proximidades de Barcelona se ha instalado una estructura Cubierta Tejas KHT915 como vemos en la fotografía, para fijar los paneles sobre las tejas de la vivienda. Mediante esta Estructura Cubierta Tejas KHT915, aseguramos la sujeción de las placas solares fotovoltaicas a la teja.
Fácil montaje y robusto
Recomendable revisar instrucciones y practicar el montaje antes de subirlo al tejado. Comprobado lo anterior, fue fácil de instalar en un tejado con estructura de madera.
Una estructura muy sólida, y el sistema de salvatejas me gusta mas que taladrar la propia teja.
Estructura sólida y fácil de montar.
De momento no hay ningún problema. Correcto
Buen material, ligero y facilidad de instalación y montaje.
es un buen metodo pero engorroso. es mejor perforar la teja y poner barilla roscada de 12 mm con resina para lo cual vale el mismo material
La estructura va perfecta , es fácil de colocar
Lo único se hecha en falta un manual de montaje o una guía de instalación con consejos.
Un poco complicado de montar pero quedan bien fijas.
.
Cumple con lo esperado
Es resistente, pero las instrucciones de montaje no son muy claras
***** proceso para pedido vía internet fácil y rápido.Entrega los productos en 3 días. Perfect. ?
Ok
De la estructura les digo lo mismo.
