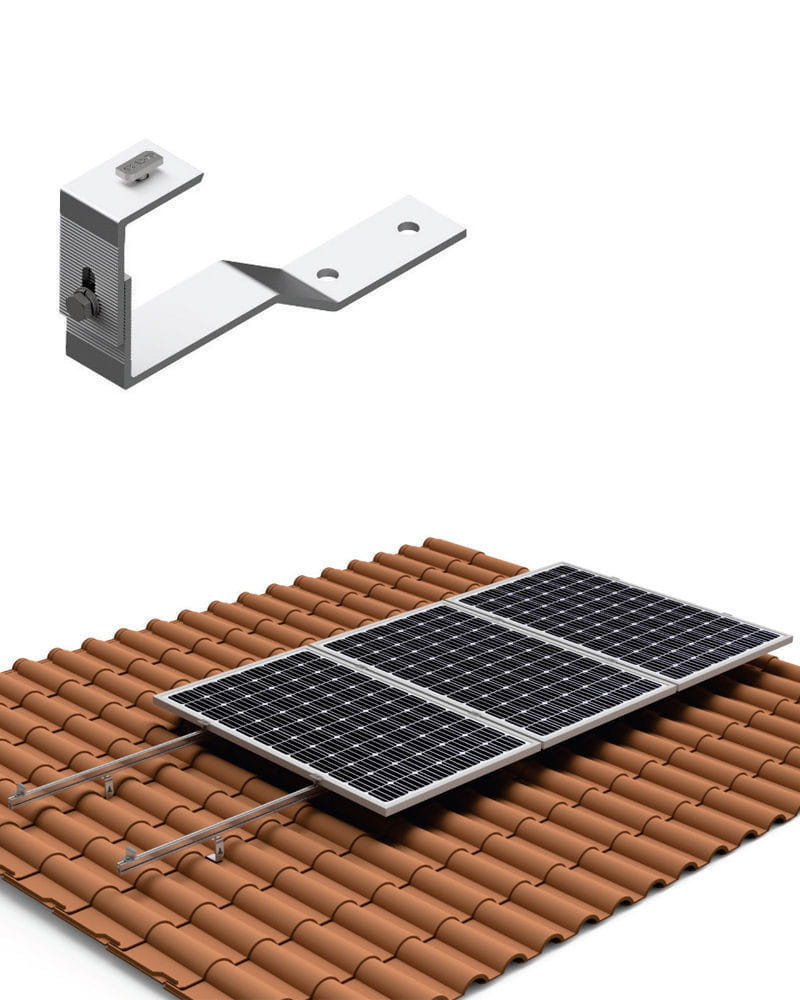

Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V

125,65
Sin IVA
103,84 €
Envío:
Gratuito en compras superiores a 150€, inferiores 7,5€
Entrega:
Recíbelo el martes 5 de marzo en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501411
Cantidad:
Financiación:
Calcular cuota


Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V opiniones Ver más opiniones
Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V
Mircea G
23.01.2023

Muy bueno

La Estructura Cubierta Tejas 2 Paneles Solares 02V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye salvatejas para que se puedan anclar los perfiles al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de perforar las tejas. Para el anclaje de los paneles a la Estructura Cubierta Tejas 2 Paneles Solares 02V, se incluyen los presores para que queden bien sujetos.

Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.

Nuestros técnicos te asesorarán sin compromiso

Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V

Ficha técnica de la Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V

Ficha Técnica Estructura para Cubierta de Tejas

Descripción de la Estructura Cubierta Tejas 2 Paneles Solares con salvatejas02V

Esta Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.

La Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera. Se incluyen los salvatejas para poder fijarlos a la parte inferior de la cubierta, tal y como se aprecia en las imágenes.

Recibirá su Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas, válida también para teja mixta. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.

Los materiales de la Estructura Cubierta Tejas 2 Paneles Solares con salvatejas 02V están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

Detalle Estructura Cubierta Tejas 2 Paneles Solares 02V

Detalle cumbrera Estructura Cubierta Tejas 2 Paneles Solares 02V

Detalle varilla Estructura Cubierta Tejas 2 Paneles Solares 02V

Vídeos explicativos de la Estructura Cubierta Tejas 2 Paneles Solares 02V

Mantenimiento Estructura Paneles Solares

Montaje Estructura Cubierta Inclinada

  • Fijación de la Estructura: Sobre Tejas
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
  • Garantía de la Estructura: 25 años de garantía

Instalación Estructura Cubierta Tejas KHT915

Instalación Estructura Cubierta Tejas KHT915Muy cerca de Toledo se ha instalado la Estructura Cubierta Tejas KHT915 para 4 paneles solares garantizando la correcta fijación y orientación de las placas solares para obtener la máxima radiación fotovoltaica todo el año.

Instalación Estructura Cubierta Tejas KHT915En Alicante se ha instalado un kit fotovoltaico empleando la Estructura Cubierta Tejas KHT915 para la correcta fijación de las placas al tejado de teja de la vivienda. En este caso, la inclinación del tejado es óptima para maximizar la producción fotovoltaica tanto en verano como en invierno.

Instalación Estructura Cubierta Tejas KHT915En una vivienda con conexión a la red eléctrica en Madrid se ha realizado la instalación con puesta a punto de un kit solar fotovoltaico de conexión a red fijando los paneles al tejado de la vivienda, de teja con la Estructura Cubierta Tejas KHT915, para garantizar la correcta sujeción de los módulos solares con la inclinación deseada y conseguir la máxima radiación solar y rápida amortización del sistema.

Instalación Inversor Red FRONIUS Primo 3.6.0-1 3.6kWEn Alicante se ha realizado la instalación y puesta en marcha de un kit solar de conexión a red con 12 paneles solare, instalándose parte de los módulos en el tejado de la vivienda y parte en el terrado del mismo. La estructura tipo KHT915 se utilizó para el correcto anclaje de los paneles en el tejado de teja de la vivienda. En la imagen se pueden observar paneles solares y paneles térmicos, AutoSolar realizó la instalación y puesta a punto de los paneles fotovoltaicos.

Instalación Estructura Cubierta Tejas KTH915En la imagen a la izquierda se puede observar la instalación de 4 paneles solares mediante la Estructura Cubierta Tejas KTH915 que se ha realizado cerca de Ciudad Real. Esta Estructura Cubierta Tejas KTH915 es una estructura especialmente preparada para garantizar la sujeción de los paneles y su orientación ideal para conseguir un aprovechamiento de la radiación solar óptimo para el sistema fotovoltaico.

Instalación Estructura Cubierta Tejas 1 ud KHT915En Ourense se ha realizado la instalación de un kit de conexión a red con 7 módulos solares instalados en el tejado de la vivienda, con la correcta fijación, inclinación y anclaje gracias a la estructura KHT915 especialmente diseñada para tal fin.

Instalación Estructura Cubierta Tejas KHT915En la imagen que vemos a la izquierda se puede observar la Estructura Cubierta Tejas KHT915 utilizada para sostener los paneles firmemente en el tejado para esta instalación solar fotovoltaica en Málaga. Esta Estructura Cubierta Tejas KHT915 garantiza la orientación y la inclinación ideal de los paneles para maximizar su exposición fotovoltaica.

Instalación Estructura Cubierta Tejas KHT915En las proximidades de Barcelona se ha instalado una estructura Cubierta Tejas KHT915 como vemos en la fotografía, para fijar los paneles sobre las tejas de la vivienda. Mediante esta Estructura Cubierta Tejas KHT915, aseguramos la sujeción de las placas solares fotovoltaicas a la teja.

23.01.2023

Muy bueno

24.01.2022

facil de instalar

24.01.2022

facil de instalar

16.11.2021

Muy bien

14.06.2021

Producto tal como se indica en la descripción

16.04.2021

Como siempre, buen material, y sobre todo buena asistencia post venta

13.08.2020

Es una estructura que es laboriosa de instalar, con lo que el coste de mano de obra de la instalación se puede incrementar notablemente.

15.03.2020

Fácil montaje y mucha calidad

14.12.2019

Están bien

14.12.2019

Están bien

03.11.2019

Buen material, ligero y facilidad de instalacion y montaje.

30.09.2019

Ofrece varias opciones de fijación en el mismo kit, lo cual resulta interesante, sobre todo en los tejados de teja

31.07.2019

bien

30.07.2019

Muy buena estructura de tejas. Muy contento

04.05.2019

*****

03.03.2019

Muy fácil de instalar sujeta muy bien las dos placas, y muy buen precio

07.01.2019

buena calidad pero hecho en falta manual de montaje

07.01.2019

buena calidad pero hecha en falta un manual de montaje.

06.10.2018

Todo ok

06.08.2018

Perfecto

30.07.2018

Todo correcto y materia de gran calidad.

22.06.2018

fácil de montar

03.01.2018

Perfecto

03.01.2018

Perfecto

19.12.2017

Muy bueno y muy satisfecho por el producto

28.10.2017

material de aluminio,transporte muy rápido

26.10.2017

bueno

30.06.2017

Excelente atención, me lo han puesto todo muy fácil. Ha sido un placer comprar aquí. Sin duda repetiré.

20.03.2017

Una atencion muy buena. Ningun problema con los pedidos y te ayudan en cualquier duda que puedas tener.

Inicie sesión o regístrese para dejar una opinión.
Antonio
30.10.2022

Cuales son las distancias entre los cuatro anclajes 02V tanto verticales como horizontales para esta estructura para dos módulos colocados verticalmente. Gracias.

Autosolar Energy Solutions
04.11.2022

Buenas tardes Antonio,

En primer lugar agradecerle que se haya puesto en contacto con Autosolar.

Referente a su consulta, la distancia entre los dos salva tejas, en vertical, es de 1 metro y la distancia entre los dos salva tejas, en horizontal,1,4 metros.

Espero haberle sido de ayuda, en caso contrario no dude en ponerse en contacto con nosotros en Autosolar al 961430113.

Un saludo y gracias por su atención.

José Luis González Rivas
15.12.2019

Hola;
Estoy pensando adquirir una Estructura Cubierta Tejas para 5 ud y otra para 6 ud KHT915 (11 paneles). Necesito distribuir las carga sobre la cubierta y les agradecería me informaran de lo siguiente: ¿Cuál es la longitud estandar que suministran de los perfiles para ambas estructuras, teniendo en cuenta que los paneles a instalar tienen una anchura de 992 mm. (instalación en vertical)?; ¿cuántos apoyos suministran para cada uno de estos casos?. De ser necesario, ¿podría solicitarles una longitud a medida de estos perfíles y más apoyos?. ¿Peso por longitud de perfíl + parte proporcional de apoyos?. Gracias anticipadas.

Autosolar Energy Solutions
17.12.2019

Buenos días José Luis,

Respondiendo a su consulta:

La longitud máxima de los perfiles es de 2100 mm, uniéndose mediante uniones de perfil para estructuras de más de 2 paneles.

Para la KHT de 5 paneles se suministran 8 apoyos, y para la estructura KHT de 6 paneles también 8 apoyos.

Sí que es posible solicitar más apoyos, aunque la estructura está ya calculada para soportar los esfuerzos de viento y cargas con los apoyos ya presentes en la estructura

Realizar una longitud a medida no sería posible, de todas formas no sobra perfil por los extremos en ninguna de nuestras estructuras.

El peso de la estructura no lo facilita el fabricante. Al tratarse de aluminio su peso es muy reducido y poco relevante en el cálculo de cargas.

Un cordial saludo


-Autosolar-

Dayana
20.06.2018

Buenas,
me gustaría saber cuánto pesan las estructuras para cubierta de tejas.
Muchas gracias y un saludo.

Autosolar Energy Solutions
21.06.2018

Buenos días,

Este modelo de estructura para 2 paneles tiene un peso de entre 5 y 6kg repartidos entre:
2 perfiles, salvatejas, presores y tornillería.
