Estructura Fachada 3 Paneles 15V 30-35º

356,84
Sin IVA
294,91 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 5 de marzo en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1502613
Cantidad:
Financiación:
Calcular cuota


Estructura Fachada 3 Paneles 15V 30-35º opiniones Ver más opiniones
Estructura Fachada 3 Paneles 15V 30-35º
Walter D
14.10.2020

entrega rápida

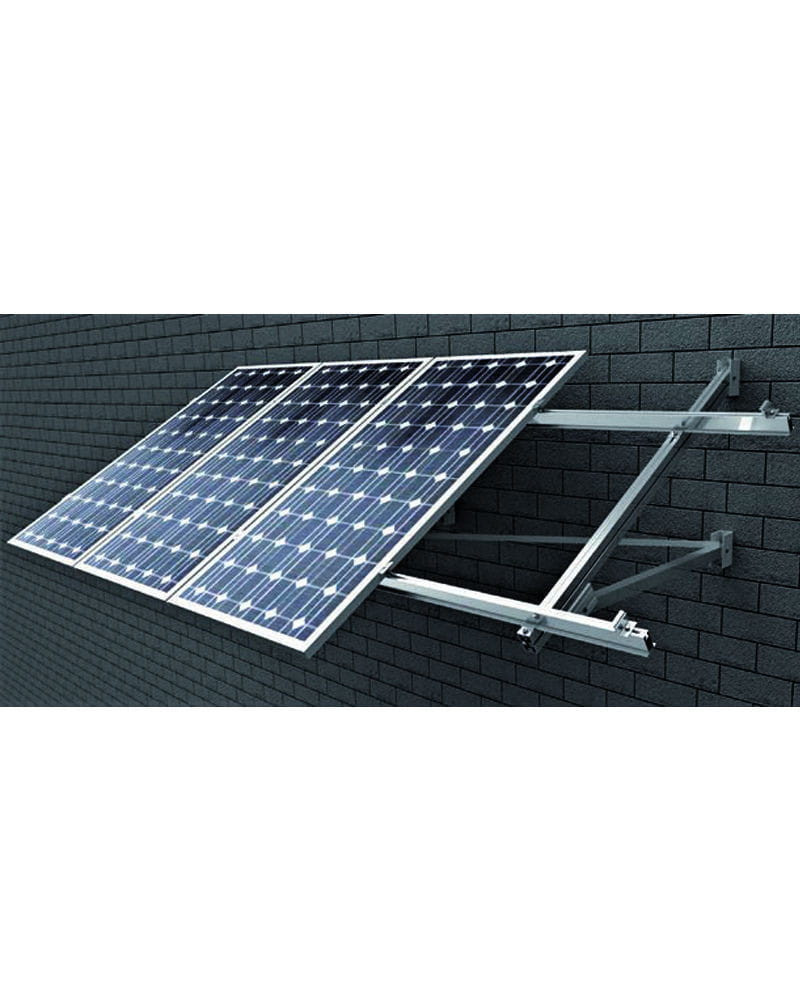

La Estructura Fachada 3 Paneles WV915 30-35º es un tipo de soporte para poder situar los paneles solares sobre una pared correctamente orientada. La Estructura Fachada 3 Paneles WV915 30-35º otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30 o 35º respecto al plano horizontal del suelo. Sus patas son apoyos que deben anclarse firmemente a la pared para poder soportar el propio peso y las tensiones provocadas. Esta Estructura Fachada 3 Paneles WV915 30-35º es válida para paneles que midan 1 x 2m como máximo y de cualquier tipo de espesor de perfil

Nuestros técnicos te asesorarán sin compromiso

Estructura Fachada 3 Paneles WV915 30-35º

Ficha técnica de la Estructura Fachada 3 Paneles WV915 30-35º

Ver la Ficha Técnica de la Estructura Fachada 3 Paneles WV915 30-35º

Descripción técnica de la Estructura Fachada 3 Paneles WV915 30-35º

La Estructura Fachada 3 Paneles WV915 30-35º está diseñada para soportar paneles solares alineados en vertical sobre una fachada que esté orientada al sur. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 2 metros. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas llevan una perfilería de una mayor sección para asegurar una superior resistencia. La superficie de apoyo son 2 puntos por cada pata que deberemos sujetar firmemente a la pared sobre la que instalaremos la estructura. Es importante tener en cuenta que este tipo de estructura está pensado para ser anclado a una pared firme que pueda soportar el peso de paneles y estructura además de las tensiones provocadas por el viento y otros eventos atmosféricos.

La Estructura Fachada 3 Paneles WV915 30-35º está diseñada para estar instalada en una fachada que siempre reciba la luz del sol en todas las épocas del año. Pensada para una disposición vertical de los paneles, es apta para longitudes de módulos de hasta 2m. La fila de paneles podrá tener una inclinación variable entre los 30 y los 35º respecto a la horizontal del suelo.

Recibirá su Estructura Fachada 3 Paneles WV915 30-35º junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Fachada 3 Paneles WV915 30-35º está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen los 2 x 1 metros. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.

La tornillería de anclaje de la Estructura Fachada 3 Paneles WV915 30-35º a la pared donde se va a instalar no está incluida. En función de la superficie donde se ponga, precisará un tipo de tornillería y tacos u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Fachada 3 Paneles WV915 30-35º es solidez de su perfilería, unida a su disposición en la pared por si no tenemos espacio suficiente en suelo o tejado. Su montaje es muy sencillo aunque por las características de su instalación hay que tener en cuenta las precauciones necesarias.

Los materiales de la Estructura Fachada 3 Paneles WV915 30-35º están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

El embalaje de la Estructura Fachada 3 Paneles WV915 30-35º es unitario para estructuras de hasta 4 unidades, por lo que si por ejemplo aquiere una estructura para 6 paneles, recibirá 2 estructuras de 3 paneles además de un kit de unión para poderlas juntar en una única fila.

Ficha técnica de la Estructura Fachada 3 Paneles WV915 30-35º

Ver la Ficha Técnica de la Estructura Fachada 3 Paneles WV915 30-35º

  • Fijación de la Estructura: Sobre Pared
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para paneles de 1650mm Alto y 1000mm Ancho. Adjuntar las medidas del módulo solar en el pedido para procesarlo.
  • Garantía de la Estructura: 25 años de garantía

Instalación de la Estructura para Pared o Fachada

 Estructura para Pared o Fachada En esta imagen podemos ver un ejemplo de instalación de Estructura para Pared o Fachada instalada en la casa habitual de un cliente de Sevilla. Esta estructura está preparada para ser instalada sobre una superficie vertical y es muy habitual cuando no se dispone de terreno o el tejado no está orientado de forma óptima. También es una opción elegida por la estética y funcionalidad. En esta ocasión la estructura es para 6 paneles solares pero en nuestra web puede encontrar estructuras para fachada para hasta 20 paneles de las más variedad dimensiones.

Instalación de la Estructura para Pared o Fachada

 Estructura para Pared o Fachada En esta imagen podemos ver un ejemplo de instalación de Estructura para Pared o Fachada instalada en la casa habitual de un cliente de Sevilla. Esta estructura está preparada para ser instalada sobre una superficie vertical y es muy habitual cuando no se dispone de terreno o el tejado no está orientado de forma óptima. También es una opción elegida por la estética y funcionalidad. En esta ocasión la estructura es para 6 paneles solares pero en nuestra web puede encontrar estructuras para fachada para hasta 20 paneles de las más variedad dimensiones.

14.10.2020

entrega rápida

Inicie sesión o regístrese para dejar una opinión.
Adrian
11.06.2022

Buenos días, estoy pensando en instalar 4 paneles que ya tengo de dimensiones
1480 * 670mm cada uno en fachada. ¿Cuál sería la longitud total en fachada que necesitaría tener disponible? ¿Podrían hacerme llegar un presupuesto de la estructura que necesitaría? Muchas gracias de antemano. Saludos.

Urko
07.03.2022

Buenas,

Valdría para 3 paneles de dimensiones de 2411 × 1134 × 35 mm? Me podrían confirmar cuanta seria la longitud de la pared hasta el panel?
Muchas gracias.

Toni Escrivá
11.03.2022

Buenas tardes Urko,

En primer lugar gracias por contactar con Autosolar.

La estructura en la que está interesado admite paneles hasta unas dimensiones de 2279 x 1150 mm.

Para anclaje coplanar sobre tejado, o anclaje sobre suelo si disponemos de estructura hasta paneles de 2400 x 1350 mm.

Cualquier otra duda estamos a su disposición.

Un cordial saludo


-Autosolar-

Ignacio Joaniquet
29.01.2021

Buenas tardes, Estoy pensando en instalar una estructura de fachada para 3 paneles 2x1m pero tengo una duda en la sujeción inferior. Mi fachada que está orientada a sur tiene una pequeña cornisa frontal de 40cm de altura dónde puedo sujetar bien la parte superior de la estructura pero no la parte inferior dónde queda la pared metida 80cm respecto a la parte superior. Mi pregunta es si es posible alargar los perfiles inferiores 80cm para poder anclar correctamente la estructura sin que la cornisa me genere sombras. O bien añadir dos perfiles de 80cm adicionales para ganar la profundidad.
Muchas gracias
Ignacio Joaniquet

Autosolar Energy Solutions
04.02.2021

Buenas tardes Ignacio,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, no es posible modificar la estructura alargando las barras inferiores.


Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

AutoSolar

Vicente Bau
24.11.2020

Hola, necesito una estructura en fachada para 5 paneles de 2x1m.
¿He de comprar una estructura de 4 uds (WV915 30-35º) y otra de un panel?
Gracias.

Autosolar Energy Solutions
27.11.2020

Hola Vicente,

Así es, Podemos elegir 2 estructuras del mismo tipo para unirlas y formar filas más largas, lo único que no se incluye la pieza de unión. Por lo que le hago llegar un presupuesto con este modelo de estructura y la unión correspondiente.

Para más información o presupuesto personalizado, contactenos al 961 430 113.

Un saludo y gracias por su consulta
