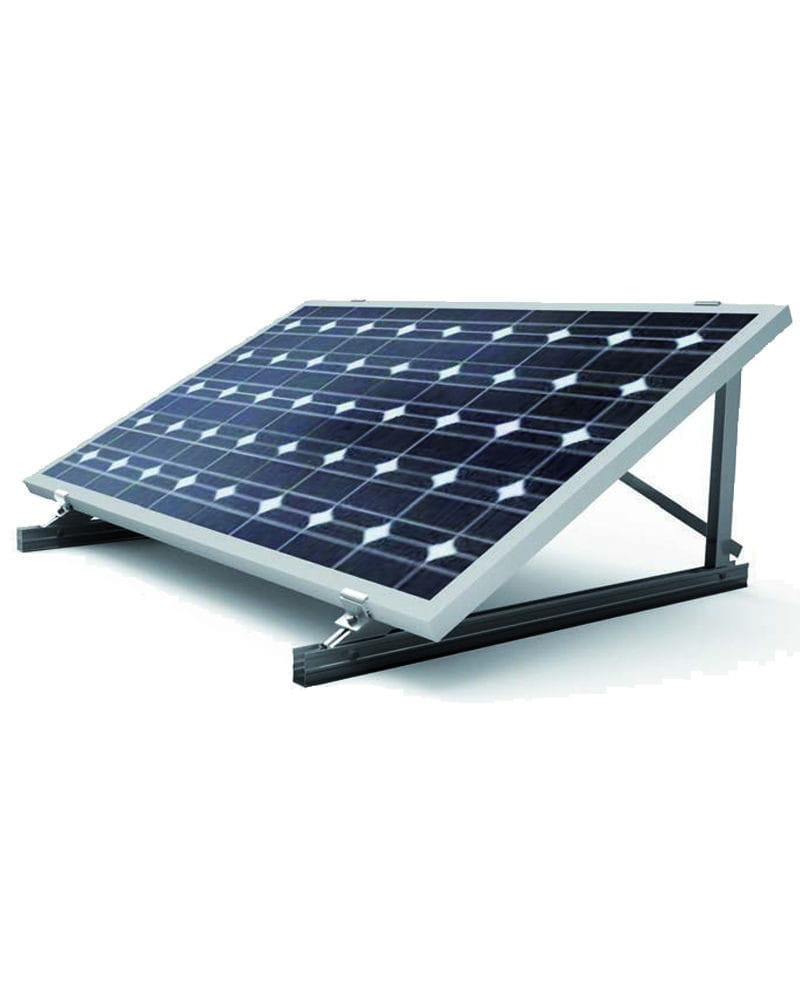

Estructura Horizontal Plana/Suelo 1 Panel 30º 20H
La Estructura Horizontal Plana/Suelo 1 Panel 30º está diseñada para una estructura de paneles solares fotovoltaicos. La Estructura Horizontal Plana/Suelo 1 Panel 30º está diseñada para estar instalada en posición horizontal, con una inclinación de entre 30º. Compatibilidad con cualquier tipo de panel.
Estructura Horizontal Plana/Suelo 1 Panel 30º
Ficha técnica de la Estructura Horizontal Plana/Suelo 1 Panel 30º
Ver la Ficha Técnica de la Estructura Horizontal Plana/Suelo 1 Panel 30º
Descripción técnica de la Estructura Horizontal Plana/Suelo 1 Panel 30º
La Estructura Horizontal Plana/Suelo 1 Panel 30º está diseñada para soportar paneles solares alineados en horizontal sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho incluso superior a 1 metro y una longitud máxima de unos 2,1 metros. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. Los tirantes traseros se encargan de dotar de mayor rigidez al conjunto. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.
La Estructura Horizontal Plana/Suelo 1 Panel 30º está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma horizontal. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.
Recibirá su Estructura Horizontal Plana/Suelo 1 Panel 30º junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.
La Estructura Horizontal Plana/Suelo 1 Panel 30º está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen los 2279 x 11150 mm. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.
La tornillería de anclaje de la Estructura Horizontal Plana/Suelo 1 Panel 30º a la superficie donde se va a instalar no está incluida. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Horizontal Plana/Suelo 1 Panel 30º es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.
Los materiales de la Estructura Horizontal Plana/Suelo 1 Panel 30º están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.
La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.
El embalaje de la Estructura Horizontal Plana/Suelo 1 Panel 30º es unitario, por lo que si por ejemplo necesita una estructura para 4 paneles, deberá comprar 4 unidades de este modelo.
- Fijación de la Estructura: Sobre Cubierta Plana o suelo
- Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
- Compatibilidad de los Paneles Solares: Para todos los paneles solares. Adjuntar medidas del panel en el pedido.
- Garantía de la Estructura: 25 años de garantía
Buenos materiales y fácil instalación.
Perfecto para suelo y techo
Es perfecta
Perfecta para colocar la placa
Adecuado para una buena sujección de la placa
EXCELENTE MATERIAL A PRECIO COMPETITIVO
Magnífica estructura, versátil, fácil de montar, ligera y, como siempre, el servicio de autosolar de 10. Envío rápido y buen asesoramiento en tiempo real.
Correcta
Muy aconsejable
Very good, easy installation.
Very good, easy installation.
Very good, easy installation.
Very good, easy installation.
muy buenaestructurade aluminio para la soportacion de las placas fotovoltaicas
muy buenaestructurade aluminio para la soportacion de las placas fotovoltaicas
Una estructura fácil de montar y ligera eso sí un poco cara
Son genniales, llegaron al dia siguiente de hacer la compra, en menos de 24h.
Bienen pre-montadas, no hace falta ningún esquema, más fácil no puede ser.
Aunque son para suelo o terraza, yo las instalo sobre teja, y van de maravilla. Voy a comprar más.
Buena estructura de aluminio que se adapta a mis necesidades. Fácil montaje.
Fácil montaje, y queda todo muy sujeto.
Estruc
Ok
Es justo para una sola placa. La próxima vez compraría la estructura para dos, por si el día de mañana quisiera montar otra. Por lo demás todo bien.
Perfecto para el panel y no andar con inventos.
Muy facil de instalar y muy estable
BIEN ES LO QUE NECESITABA
BIEN ES LO QUE NECESITABA
Buen producto y ligero.
Productos excelentes
Productos excelentes
Todo según lo previsto, buen servicio
Soporte resistente y bien fabricado. Por el precio que tiene hace que te olvides de otras opciones.
Todo perfecto,buen asesoramiento y servicio.
Todo perfecto,buen asesoramiento y servicio.
Bueno
buena opción regulable la inclinación.
Ligera y más fácil de montar de lo que esperaba. Vino con unas instrucciones en las que aparece todo muy bien detallado
Buenas tardes,
¿Valdría la estructura para una instalación sobre una cubierta inclinada de teja sobre placa de fibrocemento? La cubierta esta mirando al norte con cierta inclinación por eso he descartado las planas. ¿Que tornilleria necesitaría?
Buenos días.
En la descripción indica que está diseñado para paneles de entre 33 y 50 mm de espesor, pero en la ficha técnica especifica que es válido para paneles de 30 a 45 mm de espesor. Mi panel es de 30 mm; ¿es entonces compatible?...
Muchas gracias. Un saludo.
Buenas tardes Telmo,
Lo primero gracias por contactar con Autosolar
Efectivamente como especifica en la ficha técnica está estructura es válida para es espesor del marco del panel fotovoltaico desde 30mm a 45mm
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Autosolar
Buenos días.
¿Se le podrían poner cuatro ruedas?
El panel que voy a colocar es un Deep Blue 3.0 de JA Solar de 21,5 Kg.
Muchas gracias.
Buenos días Telmo,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, cualquier modificación de la estructura implicaría la pérdida de garantía de la misma. Así pues este tipo de estructuras están diseñadas para anclarlas a un punto fijo.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Hola:
En cuanto a las medidas máximas en la descripción pone que es para paneles de hasta 2,1 x 1,05 metros, y en la ficha técnica pone para módulos de hasta 2279x1150 mm.
¿Sirve o no para un panel grande de 225,6 x 113,3 x 3,5 cm?
Gracias
Buenas tardes Andreas
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, la Estructura Horizontal Plana/Suelo 1 Panel 30º 20H, es compatible para módulos de hasta 2279x1150, por lo que sería compatible para un panel de 2256 x 1133 x 35mm
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Hola, sirve para este panel Dimensiones del Panel Solar: 1332 x 992 x 35 mm del 200w 12v.
Gracias.
Buenas,
En este caso la estructura es compatible con el panel que comentas.
Un saludo
Qué es un panel CHE?
Buenos días Juan,
Gracias por contactar con nosotros.
La estructura se denomina CHE, no se trata de un tipo de panel.
Esta estructura es para colocar los paneles solo en posición horizontal.
Un cordial saludo
-Autosolar-
Buenas tardes,está estructura sirve para paneles de medida:2008X1002X44mm?
Muchas gracias.
Buenas tardes Ángel
En primer lugar muchas gracias por contactar con Autosolar.
En relación a su consulta la Estructura Horizontal Plana/Suelo 1 Panel 30º, es compatible para módulos de 60 y 72 celulas (1650/2000x1000)
de 33 a 50 mm de espesor y módulos de ancho
especial.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
AutoSolar
Hola ?!,
Este soporte es apto para un panel de 72 células.
Muchas gracias
Buenas tardes Bernardino
En primer lugar muchas gracias por contactar con Autosolar.
En relación a su consulta la Estructura Horizontal Plana/Suelo 1 Panel 30º, es compatible para módulos de 60 y 72 celulas (1650/2000x1000)
de 33 a 50 mm de espesor y módulos de ancho
especial.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Hola, ¿esta estructura es adecuada para colocación en vertical sujeta a pared? La idea es que las placas quedaran con 60º de inclinación respecto al suelo.
Buenas tardes Juan,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, añado link de nuestra web donde podrá encontrar el modelo de estructura sobre pared.
LINK: https://autosolar.es/estructuras-sobre-pared/estructura-pared-1-ud-wh915-cred
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
Buenas de nuevo,¿existiría alguna placa vuestra que se pudiera colocar con una inclinación ajustable? Es para tener un mínimo de pérdidas
Buenas tardes Jesús,
Lamentablemente el fabricante no tiene la posibilidad de fabricar la estructura con inclinación regulable.
Disculpa las molestias.
Un saludo y gracias por su atención.
Buenas tardes, ¿la inclinación de las estructuras se puede poner a nuestro gusto? O se deben usar los valores estándar de 10º, 30º... Es que estoy interesado en adquirir unas estructuras de 26,7º y no creo que sea un valor comercial
Buenos días Jesus,
En primer lugar, gracias por contactar con AUTOSOLAR.
Sobre su consulta, el modelo de estructura que nos indica únicamente se fabrica a 30º.
Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.
Un saludo y gracias por su atención.
