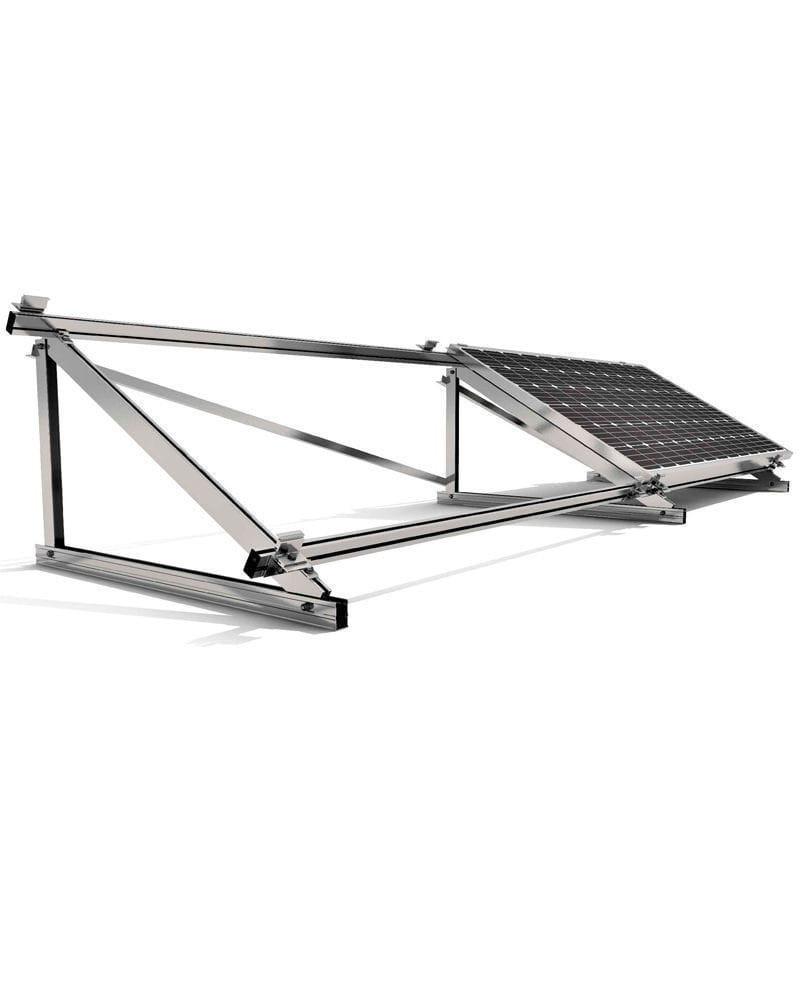

Estructura Inclinada Horizontal 30º 1 Panel 11H

Estructura Inclinada Horizontal 30º 1 Panel 11H
137,82
Sin IVA
113,90 €
Envío:
Gratuito en compras superiores a 150€, inferiores 7,5€
Entrega:
Recíbelo el viernes 28 de junio
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1500100
Cantidad:
Financiación:
Calcular cuota
Paypal:


Estructura Inclinada Horizontal 30º 1 Panel 11H opiniones Ver más opiniones
Estructura Inclinada Horizontal 30º 1 Panel 11H
Francisco M
08.09.2020

Buena

Iconos producto acompañamiento proceso

La Estructura Inclinada Horizontal 30º 1 Panel 11H es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. La Estructura Inclinada Horizontal 30º 1 Panel 11H otorga a los paneles, dispuestos horizontalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Esta Estructura Inclinada Horizontal 30º 1 Panel 11H es válida para paneles que midan 1x2m como máximo y de cualquier tipo de espesor de perfil

Opcionalmente se puede solicitar el modelo con 15º de inclinación

Nuestros técnicos te asesorarán sin compromiso

Estructura Inclinada Horizontal 30º 1 Panel 11H

Ficha técnica de la Estructura Inclinada Horizontal 30º 1 Panel 11H

Ficha Técnica Estructura Horizontal para cubierta plana

Descripción técnica de la Estructura Inclinada Horizontal 30º 1 Panel 11H

La Estructura Inclinada Horizontal 30º 1 Panel 11H está diseñada para soportar paneles solares alineados en horizontal sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 2 metros. Es el indicado para cualquier tipo de panel que no supere estas medidas. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.

La Estructura Inclinada Horizontal 30º 1 Panel 11H está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma horizontal. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.

Recibirá su Estructura Inclinada Horizontal 30º 1 Panel 11H junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Inclinada Horizontal 30º 1 Panel 11H está diseñada para ser utilizada con todo tipo de módulos solares, siempre que no superen los 2 x 1 metros. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.

La tornillería de anclaje de la Estructura Inclinada Horizontal 30º 1 Panel 11H a la superficie donde se va a instalar no está incluida. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada Horizontal 30º 1 Panel 11H es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.

Los materiales de la Estructura Inclinada Horizontal 30º 1 Panel 11H están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

El embalaje de la Estructura Inclinada Horizontal 30º 1 Panel 11H es unitario para estructuras de hasta 3 unidades, por lo que si por ejemplo aquiere una estructura para 4 paneles, recibirá 2 estructuras de 2 paneles además de un kit de unión para poderlas juntar en una única fila.

  • Fijación de la Estructura: Sobre Cubierta Plana o suelo
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para paneles de hasta 2m de alto x 1m de ancho.
  • Garantía de la Estructura: 25 años de garantía
08.09.2020

Buena

08.09.2020

Buena

08.09.2020

Bien

08.09.2020

Bien

31.03.2020

Muy buena. Los travesaños podrían estar pre-perforados para facilitar como algo a mejorar.

Inicie sesión o regístrese para dejar una opinión.
Joan Mas Domènech
12.02.2023

No entiendo una cosa, en la foto aparece una estructura para dos paneles horizontales, pero en la descrpción parece decir que es para uno.
Pero, también teneis la misma estructura para un panel horizontal, y en la foto se ve claramente que es para uno. Esto crea mucha confusión. Acabo de comprar esta pensando, según la foto, que era para dos paneles, vaya lio....

Autosolar Energy Solutions
14.02.2023

Buenos días Manuel,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, así es, esta estructura es para 1 solo panel. Transmitimos sus comentarios al departamento correspondiente.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención

Manuel
18.01.2021

Buenos días.

Tengo una placa solar de KYOCERA 70w.
Esta estructura sirve para esta?

Saludos,

Autosolar Energy Solutions
19.01.2021

Buenos días Manuel,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, la estructura es apta para panel de 1 metros de ancho. En su caso, tendrá que modificar la estructura para poder realizar el anclaje del modelo de panel que nos indica.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Pedro Ortuño Perez
21.12.2019

Hola muy buenas , me interesaría saber si puede unir este soporte,colocar 3 en serie y poner 4 paneles Panel Solar 150W 12V – Placa Solar ESPMC150 (miden 0,7 metros de ancho),también me gustaría saber el peso de cada soporte .,un saludo y muchas gracias.Si no fuese así me podrías recomendar un apoyo acorde a mis exigencias? muchas gracias.

Autosolar Energy Solutions
23.12.2019

Buenas tardes Pedro,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, debe de tener en cuenta que el modelo de estructura que nos indica se instalan los paneles en horizontal, debemos de tener en cuenta el largo del panel. Añado link de nuestra web donde podrá encontrar la estructura necesaria para instalar 4 paneles de 150W en posición horizontal.

LINK: https://autosolar.es/estructuras-suelo/estructura-horizontal-cubierta-plana-4-panel-che915-30o

En el caso que estuviera interesado en instalar los paneles en vertical, añado link donde podrá encontrarla.

LINK: https://autosolar.es/estructuras-suelo/estructura-cubierta-plana-4-ud-cve915-cred

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Óscar Córdoba
25.04.2019

¿En esta estructura entrarían dos unidades de Panel Solar 200W 12V Policristalino Bauer?

Autosolar Energy Solutions
25.04.2019

Buenos días Óscar,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, el modelo de estructura que nos indica únicamente podemos instalar 1 placa de 12V 200W.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
