Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V

155,32
Sin IVA
128,36 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 5 de marzo en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501412
Cantidad:
Financiación:
Calcular cuota


Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V opiniones Ver más opiniones

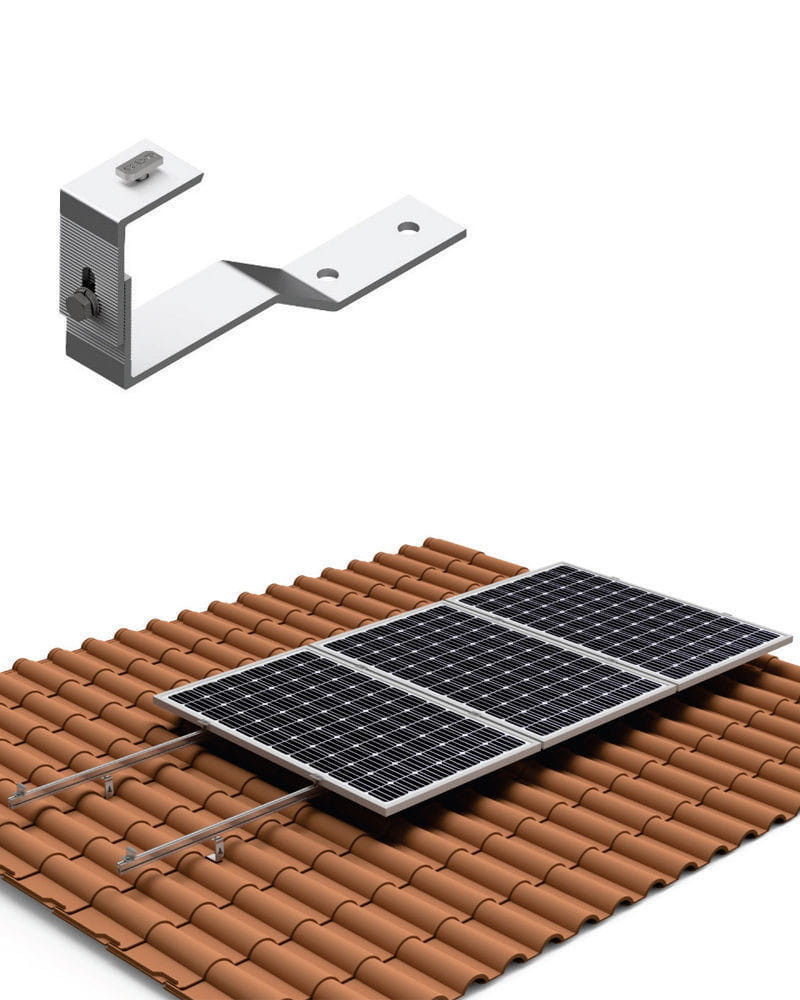

Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V
Iván Jesus G
08.08.2023

Siempre he usado está estructura y aguanto filomena

La Estructura Cubierta Tejas 3 Paneles Solares 02V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye salvatejas para que se puedan anclar los perfiles al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de perforar las tejas. Para el anclaje de los paneles a la Estructura Cubierta Tejas 3 Paneles Solares 02V, se incluyen los presores para que queden bien sujetos.

Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.

Nuestros técnicos te asesorarán sin compromiso

Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V

Ficha técnica de la Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V

Ficha Técnica Estructura para Cubierta de Tejas

Descripción de la Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V

Esta Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.

La Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera. Se incluyen los salvatejas para poder fijarlos a la parte inferior de la cubierta, tal y como se aprecia en las imágenes.

Recibirá su Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas, válida también para teja mixta. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.

Los materiales de la Estructura Cubierta Tejas 3 Paneles Solares con salvatejas 02V están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

Detalle Estructura Cubierta Tejas 3 Paneles Solares 02V

Detalle cumbrera Estructura Cubierta Tejas 3 Paneles Solares 02V

Detalle varilla Estructura Cubierta Tejas 3 Paneles Solares 02V

Vídeos explicativos de la Estructura Cubierta Tejas 3 Paneles Solares 02V

Mantenimiento Estructura Paneles Solares

Montaje Estructura Cubierta Inclinada

  • Fijación de la Estructura: Sobre Tejas
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
  • Garantía de la Estructura: 25 años de garantía

Instalación Estructura Cubierta Tejas KHT915

Instalación Estructura Cubierta Tejas KHT915Muy cerca de Toledo se ha instalado la Estructura Cubierta Tejas KHT915 para 4 paneles solares garantizando la correcta fijación y orientación de las placas solares para obtener la máxima radiación fotovoltaica todo el año.

Instalación Estructura Cubierta Tejas KHT915En Alicante se ha instalado un kit fotovoltaico empleando la Estructura Cubierta Tejas KHT915 para la correcta fijación de las placas al tejado de teja de la vivienda. En este caso, la inclinación del tejado es óptima para maximizar la producción fotovoltaica tanto en verano como en invierno.

Instalación Estructura Cubierta Tejas KHT915En una vivienda con conexión a la red eléctrica en Madrid se ha realizado la instalación con puesta a punto de un kit solar fotovoltaico de conexión a red fijando los paneles al tejado de la vivienda, de teja con la Estructura Cubierta Tejas KHT915, para garantizar la correcta sujeción de los módulos solares con la inclinación deseada y conseguir la máxima radiación solar y rápida amortización del sistema.

Instalación Inversor Red FRONIUS Primo 3.6.0-1 3.6kWEn Alicante se ha realizado la instalación y puesta en marcha de un kit solar de conexión a red con 12 paneles solare, instalándose parte de los módulos en el tejado de la vivienda y parte en el terrado del mismo. La estructura tipo KHT915 se utilizó para el correcto anclaje de los paneles en el tejado de teja de la vivienda. En la imagen se pueden observar paneles solares y paneles térmicos, AutoSolar realizó la instalación y puesta a punto de los paneles fotovoltaicos.

Instalación Estructura Cubierta Tejas KTH915En la imagen a la izquierda se puede observar la instalación de 4 paneles solares mediante la Estructura Cubierta Tejas KTH915 que se ha realizado cerca de Ciudad Real. Esta Estructura Cubierta Tejas KTH915 es una estructura especialmente preparada para garantizar la sujeción de los paneles y su orientación ideal para conseguir un aprovechamiento de la radiación solar óptimo para el sistema fotovoltaico.

Instalación Estructura Cubierta Tejas 1 ud KHT915En Ourense se ha realizado la instalación de un kit de conexión a red con 7 módulos solares instalados en el tejado de la vivienda, con la correcta fijación, inclinación y anclaje gracias a la estructura KHT915 especialmente diseñada para tal fin.

Instalación Estructura Cubierta Tejas KHT915En la imagen que vemos a la izquierda se puede observar la Estructura Cubierta Tejas KHT915 utilizada para sostener los paneles firmemente en el tejado para esta instalación solar fotovoltaica en Málaga. Esta Estructura Cubierta Tejas KHT915 garantiza la orientación y la inclinación ideal de los paneles para maximizar su exposición fotovoltaica.

Instalación Estructura Cubierta Tejas KHT915En las proximidades de Barcelona se ha instalado una estructura Cubierta Tejas KHT915 como vemos en la fotografía, para fijar los paneles sobre las tejas de la vivienda. Mediante esta Estructura Cubierta Tejas KHT915, aseguramos la sujeción de las placas solares fotovoltaicas a la teja.

08.08.2023

Siempre he usado está estructura y aguanto filomena

15.10.2022

Una estructura muy sólida, y el sistema de salvatejas me gusta mas que taladrar la propia teja.

17.08.2022

Buen sistema con buen precio

04.03.2022

Muy buen sistema. Se atornilla al rastrel y contrarastrel sin agujerear ni la teja ni la tela bajo teja. Excelente fijación sin goteras. Pero asegúrate que los tornillos en T han agarrado correctamente.

04.03.2022

Muy sencillo de montar aunque no trae instrucciones enseguida se ve como va. Pero ojo con los tornillos en T, que puede parecer que están sujetando cuando no lo hacen: Asegúrate bien!
Si lo haces bien es muy rápido y queda muy fuerte y elegante.

04.12.2020

Correctamente

30.11.2020

No la he montado aún

27.10.2020

Estructura fácil de montar.

23.09.2019

Excelente

13.11.2018

Todo bien

13.11.2018

Todo bien

22.10.2018

Pefecta.

02.10.2018

Complicado de montar pero quedan bien fijas.

02.10.2018

Complicado de montar pero quedan bien fijas.

02.10.2018

Complicado de montar pero quedan bien fijas.

02.10.2018

Complicado de montar pero quedan bien fijas.

23.09.2018

Se cilla

08.08.2018

Muy buen producto

08.08.2018

Muy buen producto

08.08.2018

Muy buen producto

23.06.2018

.

25.04.2018

*****

22.10.2017

muy bueno, eficaz y fiable

25.08.2017

Una vez has puesto una ,las demas se hacen muy faciles de indtalar

12.07.2017

*****

Inicie sesión o regístrese para dejar una opinión.
Miguel
14.07.2020

Hola,
voy a montar dos filas de tres módulos en vertical (1 metro de ancho cada módulo) en cada una de las filas. Me gustaría saber cuantos herrajes bajo teja incluye cada uno de los kits y si vienen los soportes en una o en varias piezas para conseguir toda su longitud. Gracias de antemano

Autosolar Energy Solutions
15.07.2020

Buenas tardes Miguel,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, en el modelo de estructura que nos indica incluyen 4 salvatejas (2 para el perfil superior y 2 para el perfil inferior)

En cada estructura le llegarán 2 perfiles de 2.2 metros y 2 perfiles de 1.1 metros con sus correspondientes uniones.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Josue Colón
19.05.2020

Buen día, tengo una pregunta ¿Están haciendo envíos a Colombia?

Autosolar Energy Solutions
20.05.2020

Buenas tardes deberá de ponerse en contacto en el siguiente correo electrónico donde le resolverán todas las dudas al respecto.
[email protected]

João Silva
27.03.2020

Hi
I would like to order "Estructura Cubierta Tejas 3 ud KHT915" to deliver in Portugal, Nisa, Portalegre.
Are you still delivering? If so what is total final price?
Best regards
João Silva

Autosolar Energy Solutions
28.03.2020

Buenos días Joao,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, te confirmo que realizamos envíos a Portugal. Hasta el momento seguimos con el servicio de transporte normalizado, plazo de entrega de 2-3 días desde el momento de pago.

Para pedidos inferiores a 150€ el transporte tiene un coste de 7.5€. Puede realizar el pedido a través de la pagina web.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Francisco Ramos
07.04.2019

Hola, me gustaría saber si en el caso que no instalara con salva tejas, porque las tejas estén pegadas, y quisiera taladrar la teja y base de hormigón para introducir varillas roscada, con taco químico, incluiría esta estructura la escuadra que sujetaria dicha estructura a la varilla roscada?
Es decir, tenéis otra opción, en el caso que no quiera salva tejas?

Gracias

Autosolar Energy Solutions
08.04.2019

Buenos días Francisco,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, añado link de nuestra web donde podrá encontrar el modelo de estructura necesaria para el tipo de tejado que nos indica.

LINK: https://autosolar.es/estructuras-cubierta-metalica/estructura-cubierta-metalica-3-ud-kh915-60mm

Dicho modelo de estructura incluye la escuadro que nos solicita.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
