Estructura Inclinada 30º 2 Paneles 72C 11V

Estructura Inclinada 30º 2 Paneles 72C 11V
259,84
Sin IVA
214,74 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el viernes 19 de agosto
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501632
Cantidad:
Financiación:
Calcular cuota


Estructura Inclinada 30º 2 Paneles 72C 11V opiniones Ver más opiniones
Estructura Inclinada 30º 2 Paneles 72C 11V
Tomas B
30.06.2022

Buena calidad

Plazo de envío y garantía
GEOTrust

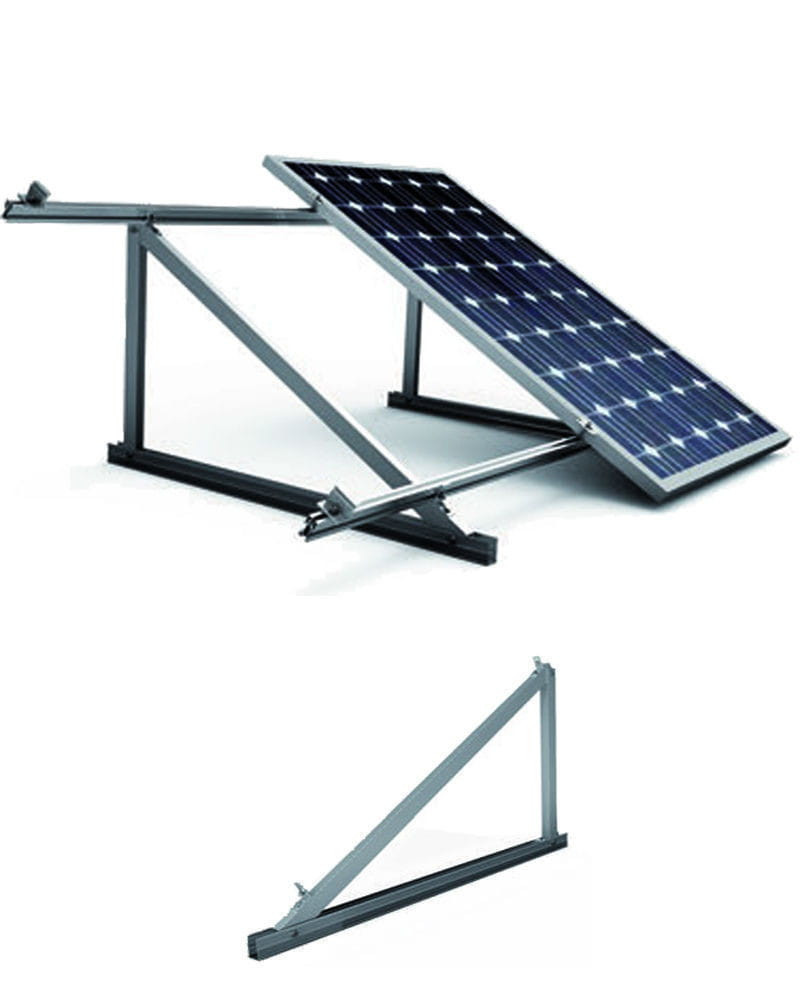

La Estructura Inclinada 30º 2 Paneles 72C CVE es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. La Estructura Inclinada 30º 2 Paneles 72C CVE otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Esta Estructura Inclinada 30º 2 Paneles 72C CVE es válida para paneles que midan 1x2m como máximo y de cualquier tipo de espesor de perfil

Opcionalmente se puede solicitar el modelo con 15º de inclinación

Estructura Inclinada 30º 2 Paneles 72C CVE

Ficha técnica de la Estructura Inclinada 30º 2 Paneles 72C CVE

Ver la Ficha Técnica de la Estructura Inclinada 30º 2 Paneles 72C CVE

Descripción técnica de la Estructura Inclinada 30º 2 Paneles 72C CVE

La Estructura Inclinada 30º 2 Paneles 72C CVE está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 2 metros. Es el indicado para los Paneles Solares de 24V, o tambien llamados de 72 células de 2m como máximo de altura. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.

La Estructura Inclinada 30º 2 Paneles 72C CVE está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.

Recibirá su Estructura Inclinada 30º 2 Paneles 72C CVE junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Inclinada 30º 2 Paneles 72C CVE está diseñada para ser utilizada con módulos de 72 células o con un máximo de 2m de altura, y de 1m máximo de ancho. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.

La tornillería de anclaje de la Estructura Inclinada 30º 2 Paneles 72C CVE a la superficie donde se va a instalar no está incluido. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada 30º 2 Paneles 72C CVE es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.

Los materiales de la Estructura Inclinada 30º 2 Paneles 72C CVE están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

El embalaje de la Estructura Inclinada 30º 2 Paneles 72C CVE es unitario para estructuras de hasta 6 unidades, por lo que si por ejemplo aquiere una estructura para 8 paneles, recibirá 2 estructuras de 4 paneles además de un kit de unión para poderlas juntar en una única fila.

Ficha técnica de la Estructura Inclinada 30º 2 Paneles 72C CVE

Ver la Ficha Técnica de la Estructura Inclinada 30º 2 Paneles 72C CVE

  • Fijación de la Estructura: Sobre Cubierta Plana o suelo
  • Material de la Estructura: Aluminio EN AW 6005A T6
  • Compatibilidad de los Paneles Solares: Para paneles de 2m de Alto y 1m de Ancho.
  • Garantía de la Estructura: 25 años de garantía

Instalación de la Estructura Cubierta Plana CVE915

Instalación Estructura Cubierta Plana CVE915Con la Estructura Cubierta Plana CVE915 se ha realizado una instalación de 115 paneles en una ciudad de la Comunidad Valenciana. Esta Estructura Cubierta Plana CVE915 es una estructura que garantiza la correcta sujeción e integridad del sistema fotovoltaico.

Instalación Estructura Cubierta Plana CVE915Esta Estructura Cubierta Plana CVE915 forma parte de una instalación de conexión a red de una vivienda unifamiliar cerca de Girona. Esta Estructura Cubierta Plana CVE915 se instaló en una cubierta cercana a la vivienda, y facilitó la perfecta colocación de los paneles con la inclinación y orientación ideales para captar la energía solar.

Instalación Estructura Cubierta Plana CVE915Como parte de una instalación aislada de la red eléctrica que se realizó en la Comunidad Valenciana, se instaló esta Estructura Cubierta Plana CVE915 para sujetar los paneles. Esta Estructura Cubierta Plana CVE915 se utilizó debido a sus características ideales para la fijación de los paneles sobre una cubierta, como en este caso.

30.06.2022

Buena calidad

30.06.2022

Buena calidad

13.10.2021

Hay que hacer modificaciones para anclar los dos paneles JA Solar 450W..

13.10.2021

Hay que hacer modificaciones para anclar los dos paneles JA Solar 450W..

04.08.2021

Muy bien

01.03.2021

Perfecta para mis necesidades.
Servicio 10.

26.01.2021

Eunfach zu montieren

21.12.2020

buen producto

21.12.2020

buen producto

08.12.2020

Muy fácil de construir y realmente estable. Excelente calidad.

08.12.2020

he quedado conforme con mi pedido hecho como tambien en el asesoramiento en la eleccion del material que necesitaba.
Volvere a comprar sin dudas.

15.08.2020

Buena relación calidad/precio

15.08.2020

Buena relación calidad/precio

15.08.2020

Buena relación calidad/precio

20.07.2020

genial,todo perfecto!!!

17.06.2020

Muy buena estructura fácil de instalar en pocos minutos.

19.09.2019

*****

04.06.2019

fácil armar y fuerte

07.10.2018

Buenos productos a buen precio.

19.08.2018

Producto como espero de cualidad y por buen precio. Pronto entregada.

23.06.2018

Na

16.01.2018

Ok

16.01.2018

Ok

03.01.2018

Perfecto

Inicie sesión o regístrese para dejar una opinión.
jUAN
11.02.2022

Hola me guatraia saber si hay alguna estructura para colocar 8 paneles en un tejado de 15º de inclinacion pero para elevarlos 30º hasta los 45º, y si no lo haria que solucion habria para dar mas inclinación a los paneles. Gracias

Autosolar Energy Solutions
24.02.2022

Buenos días Juan,

En primer lugar, gracias por contactar con AUTOSOLAR.

En relación a su consulta, le acabo de hacer llegar a su correo un presupuesto con los elementos necesarios.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

JULIO GARCIA PEREZ
24.09.2021

buenas tardes quiero montar una estructura para 7 paneles JA SOLAR DE 450 Y 72 CELDAS. Segun ficha tecnica el maximo de placas es de 2m x 1m, las JA SOLAR miden mas. Tengo que pedir las barras mas largas? y hay uniones para unir estructuras?

Autosolar Energy Solutions
28.09.2021

Hola Julio,

El fabricante ha actualizado todas sus estructuras que tenemos publicadas en la web para los paneles más grandes como el JA de 450W o los de 535W. Por tanto no necesitas comprar ninguna ampliación.

Si necesitas más ayuda o que te ayudemos a dimensionar el sistema, puedes llamarnos al 961 430 113.

Un saludo y gracias por su consulta

Enric Blanch
05.01.2021

Hola, tendria que montar la estructura a una pared vertical. Según los esquemas parece que sería posible sujetar la base a la pared y los paneles quedarían a 60º. Alargando el cateto corto, podría disminuir la inclinación si fuera necesario, ya que estoy en latitud 41º. Hay algún inconveniente?

Autosolar Energy Solutions
05.01.2021

Buenas tardes Enric,

En primer lugar, gracias por contactar con AUTOSOLAR.

Le adjunto el enlace de la estructura adecuada para una instalación en pared:

https://autosolar.es/estructuras-sobre-pared/estructura-fachada-2-paneles-wv915-30-35o

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Carlos jose Acosta lorenzo
25.10.2020

Que precio saldria una estructura para 2 paneles solares de 320w de 72 celulas

Autosolar Energy Solutions
26.10.2020

Buenos días Carlos,

En primer lugar, gracias por contactar con AUTOSOLAR.

En relación a su consulta, el coste del modelo de estructura sobre suelo plano de 2 paneles de 72 células es de 129.80€, se trata del articulo que hace referencia su consulta.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

jose
19.08.2019

buenos días quiero pedir esta estructura para unos paneles de 60 celdas, supongo que por lo que he leído si me vale. y también me gustaría saber si los tornillos que van con los enganches que sujetan las placas tenéis que sean antirrobo. gracias

Autosolar Energy Solutions
19.08.2019

Buenas tardes Jose,

En primer lugar gracias por contactar con Autosolar.

Esta estructura no es la correcta, ya que es para paneles de 72 celulas. Le envío a su correo la estructura adecuada.

Ante cualquier pregunta, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
