Estructura Inclinada 30º 4 Paneles 60C 10V

Estructura Inclinada 30º 4 Paneles 60C 10V
348,54
Sin IVA
288,05 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el viernes 19 de agosto
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501614
Cantidad:
Financiación:
Calcular cuota


Estructura Inclinada 30º 4 Paneles 60C 10V opiniones Ver más opiniones
Estructura Inclinada 30º 4 Paneles 60C 10V
ralph b
12.01.2022

un buen soporte, fàcil de montar

Plazo de envío y garantía
GEOTrust

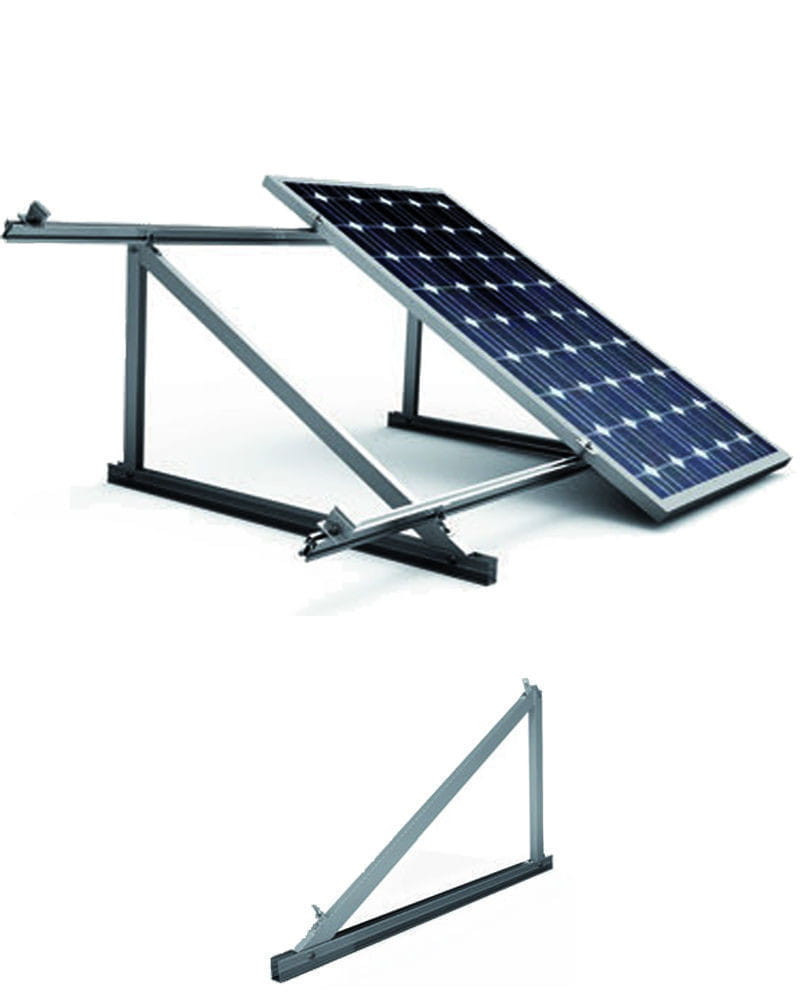

La Estructura Inclinada 30º 4 Paneles 60C CVE es un tipo de soporte para poder situar los paneles solares sobre una cubierta que no tiene inclinación. La Estructura Inclinada 30º 4 Paneles 60C CVE otorga a los paneles, dispuestos verticalmente sobre ella, una inclinación de 30º respecto a la superficie a la que se instala la estructura. Sus patas son triángulos premontados y cerrados con una gran superficie de apoyo que los permite anclar a las correas metálicas de un techo de chapa. Esta Estructura Inclinada 30º 4 Paneles 60C CVE es válida para paneles que midan 1x1,7m como máximo y de cualquier tipo de espesor de perfil

Opcionalmente se puede solicitar el modelo con 15º de inclinación

Estructura Inclinada 30º 4 Paneles 60C CVE

Ficha técnica de la Estructura Inclinada 30º 4 Paneles 60C CVE

Ver la Ficha Técnica de la Estructura Inclinada 30º 4 Paneles 60C CVE

Descripción técnica de la Estructura Inclinada 30º 4 Paneles 60C CVE

La Estructura Inclinada 30º 4 Paneles 60C CVE está diseñada para soportar paneles solares alineados en vertical sobre una superficie plana que no tenga la inclinación o la orientación adecuada. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga un ancho máximo de 1 metro y una longitud máxima de 1,70m. Es el indicado para los Paneles de Conexión a Red, de 60 células o que no superen los 1,7m como máximo de altura. Sus patas son triángulos cerrados premontados para garantizar una robustez superior. La superficie de apoyo es muy larga para que se pueda anclar fácilmente si se instala sobre una cubierta de chapa metálica a las correas que soportan el techo.

La Estructura Inclinada 30º 4 Paneles 60C CVE está diseñada para estar instalada en la orientación que nos interese y siempre disponiendo los paneles de forma vertical. La fila de paneles tendrá una inclinación estándar de 30º respecto a la superficie sobre la que se ancle la estructura. Opcionalmente se puede solicitar de 15º, por si se instala en una superficie ligeramente inclinada, pero no lo suficiente.

Recibirá su Estructura Inclinada 30º 4 Paneles 60C CVE junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Inclinada 30º 4 Paneles 60C CVE está diseñada para ser utilizada con módulos de 60 células o con un máximo de 1,7m de altura, y de 1m máximo de ancho. Sus presores admiten distintos tipos de espesor de perfil, de entre 33 y 50mm.

La tornillería de anclaje de la Estructura Inclinada 30º 4 Paneles 60C CVE a la superficie donde se va a instalar no está incluido. En función de la superficie donde se ponga (hormigón, cubierta metálica, etc) precisará un tipo de tornillería u otra que deberá adquirir por su cuenta. Tenga presente que la superficie donde se instale sea capaz de soportar, además del peso, las tensiones provocadas por el viento. Es su responsabilidad asegurarse de que se instala en un lugar seguro y sólido. La ventaja de la Estructura Inclinada 30º 4 Paneles 60C CVE es la rapidez con que se puede instalar la estructura, ya que los triángulos van premontados, y no se necesitan herramientas especiales mas allá de una llave inglesa o de tubo y lo que se necesite para anclar la estructura a la superficie donde se instale.

Los materiales de la Estructura Inclinada 30º 4 Paneles 60C CVE están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

El embalaje de la Estructura Inclinada 30º 4 Paneles 60C CVE es unitario para estructuras de hasta 6 unidades, por lo que si por ejemplo aquiere una estructura para 8 paneles, recibirá 2 estructuras de 4 paneles además de un kit de unión para poderlas juntar en una única fila.

Ficha técnica de la Estructura Inclinada 30º 4 Paneles 60C CVE

Ver la Ficha Técnica de la Estructura Inclinada 30º 4 Paneles 60C CVE

  • Fijación de la Estructura: Sobre Cubierta Plana o suelo
  • Material de la Estructura: Aluminio EN AW 6005A T6
  • Compatibilidad de los Paneles Solares: Para paneles de 1,7m de Alto y 1m de Ancho.
  • Garantía de la Estructura: 25 años de garantía

Instalación de la Estructura Cubierta Plana CVE915

Instalación Estructura Cubierta Plana CVE915Con la Estructura Cubierta Plana CVE915 se ha realizado una instalación de 115 paneles en una ciudad de la Comunidad Valenciana. Esta Estructura Cubierta Plana CVE915 es una estructura que garantiza la correcta sujeción e integridad del sistema fotovoltaico.

Instalación Estructura Cubierta Plana CVE915Esta Estructura Cubierta Plana CVE915 forma parte de una instalación de conexión a red de una vivienda unifamiliar cerca de Girona. Esta Estructura Cubierta Plana CVE915 se instaló en una cubierta cercana a la vivienda, y facilitó la perfecta colocación de los paneles con la inclinación y orientación ideales para captar la energía solar.

Instalación Estructura Cubierta Plana CVE915Como parte de una instalación aislada de la red eléctrica que se realizó en la Comunidad Valenciana, se instaló esta Estructura Cubierta Plana CVE915 para sujetar los paneles. Esta Estructura Cubierta Plana CVE915 se utilizó debido a sus características ideales para la fijación de los paneles sobre una cubierta, como en este caso.

12.01.2022

un buen soporte, fàcil de montar

11.09.2021

correcto

12.04.2021

Fácil montaje incluso si es la primera vez que lo haces. Buena calidad.

29.01.2021

Muy buena estructura. No le doy las 5 estrellas porque los tornillos que sujetan las pletinas diagonales por atrás son muy cortos y me tocó buscar alguno por ahí.

29.01.2021

Muy buena estructura. No le doy las 5 estrellas porque los tornillos que sujetan las pletinas diagonales por atrás son muy cortos y me tocó buscar alguno por ahí.

07.01.2021

todo bien

26.10.2020

Excelente

19.08.2019

Buena estructura, facil de montar.

Inicie sesión o regístrese para dejar una opinión.
Luis
14.01.2022

Hola, me gustaría saber si puedo usar esta estructura para instalar 4 paneles de 12V como este:
Panel Solar 200W 12V Monocristalino Must
Y si tendría que añadir alguna tornillería de sujección extra, ¿cuál sería?.
Muchas gracias.

Autosolar Energy Solutions
14.01.2022

Buenas tardes Luis,

En primer lugar gracias por contactar con Autosolar.

La estructura comentada es adecuada para la instalación de los 4 paneles mencionados.

Tendría que adquirir la tornillería de sujeción a su cubierta por otro lado ya que no está incluida en ninguna de las estructuras.

Un cordial saludo


-Autosolar-

Jesus
22.07.2018

Esta estructura me vale para 4 placas solares de 325 w policristalinas Talesum? Y si no valen teneis estructura para dichas placas para terraza? Gracias

Autosolar Energy Solutions
23.07.2018

Buenos días Jesus,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, el modelo de estructura NO es apta para el modelo de panel que nos indica.

Añado link de nuestra web donde podrá encontrar el modelo de estructura necesaria.

LINK: https://autosolar.es/estructuras-suelo/estructura-cubierta-plana-4-ud-cve915-24v

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
