Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V

203,49
Sin IVA
168,17 €
Envío:
Entrega gratuita en España!
Entrega:
Recíbelo el martes 5 de marzo en pedidos antes de las 15h
Plazo de entrega estimado para envíos a península para pagos con tarjeta y salvo rotura de stock. Para más información consúltenos.
Fabricante:
Sunfer | Cod. Artículo: 1501413
Cantidad:
Financiación:
Calcular cuota


Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V opiniones Ver más opiniones
Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V
António Domingos A
06.10.2023

Boa funcionalidade

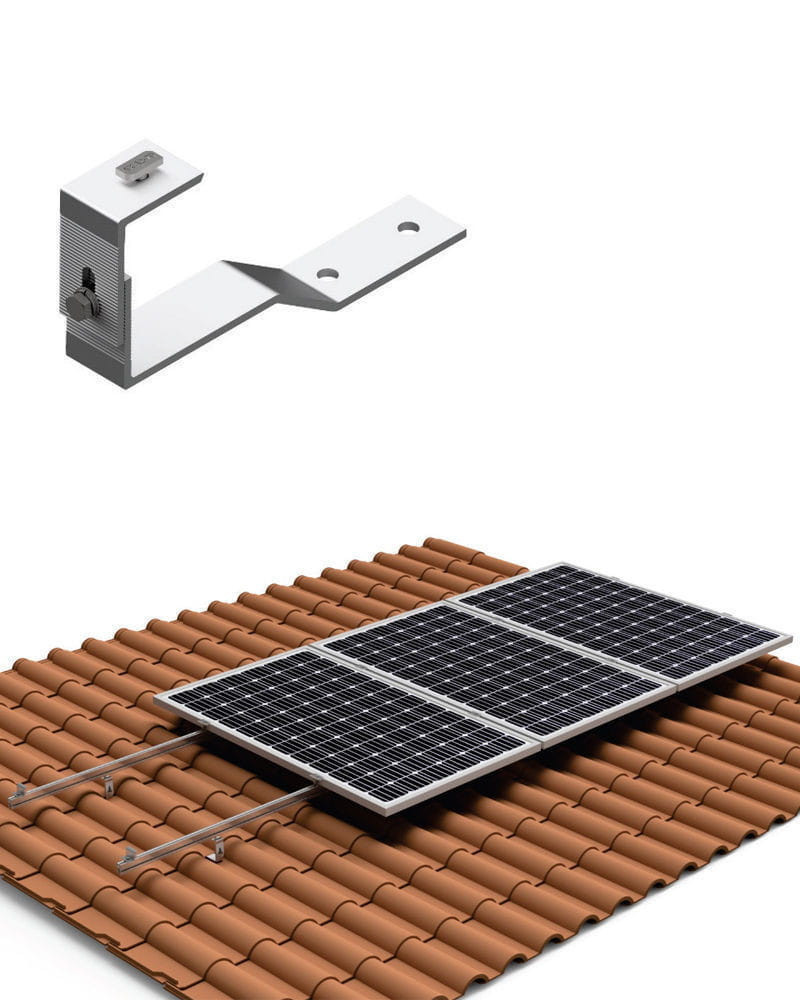

La Estructura Cubierta Tejas 4 Paneles Solares 02V es un tipo de estructura para poder situar los paneles solares sobre una cubierta de tejas ya con la inclinación y orientación correcta. Incluye salvatejas para que se puedan anclar los perfiles al tejado, ya sea a la loseta de hormigón o a las vigas de madera y sin necesidad de perforar las tejas. Para el anclaje de los paneles a la Estructura Cubierta Tejas 4 Paneles Solares 02V, se incluyen los presores para que queden bien sujetos.

Este modelo de estructura es apto para todo tipo y tamaño de paneles, desde paneles de 36 células y 12V hasta los modelos más grandes de 450W siempre y cuando no superen 1150mm de anchura. Los presores regulables admiten paneles de entre 30 y 45 mm de grosor de marco.

Nuestros técnicos te asesorarán sin compromiso

Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V

Ficha técnica de la Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V

Ficha Técnica Estructura para Cubierta de Tejas

Descripción de la Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V

Esta Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V está diseñada para soportar paneles solares situados en posición vertical sobre una cubierta de tejas que tenga la adecuada inclinación y orientación. Este modelo de estructura sirve para cualquier tipo de panel solar que tenga unas medidas máximas de 2279 x 1150mm.

La Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V está diseñada para estar instalada con la misma inclinación que la cubierta existente, distribuyendo los paneles de forma vertical. La fila de paneles se puede instalar de forma paralela o perpendicular a la caída del tejado o respecto a la cumbrera. Se incluyen los salvatejas para poder fijarlos a la parte inferior de la cubierta, tal y como se aprecia en las imágenes.

Recibirá su Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V junto con un plano de montaje detallado para que pueda instalar la estructura fácilmente y sin complicaciones.

La Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V está diseñada para ser utilizada con módulos fotovoltaicos que se sitúen sobre una superficie con tejas, válida también para teja mixta. La base del tejado puede ser una losa de hormigón o bien una vigueta de madera. Para el hormigón se recomienda utilizar taco químico y para la madera se recomienda pretaladrar con una broca del número 9. Sus presores admiten distintos tipos de espesor de perfil, para paneles de entre 30 y 45mm.

Los materiales de la Estructura Cubierta Tejas 4 Paneles Solares con salvatejas 02V están fabricados íntegramente en aluminio de alta calidad, mientras que la tornillería y accesorios son de acero inoxidable.

La aleación EN AW 6005A T6, es una aleación de aluminio de alta resistencia, por este motivo así como por su capacidad para ser anodizada, se utiliza para realizar perfiles estructurales. Todas las estructuras presentes pueden ofertarse en aluminio anodizado, cuya ventaja sobre las estructuras de aluminio crudo son la mayor resistencia a la corrosión.

Detalle Estructura Cubierta Tejas 4 Paneles Solares 02V

Detalle cumbrera Estructura Cubierta Tejas 4 Paneles Solares 02V

Detalle varilla Estructura Cubierta Tejas 4 Paneles Solares 02V

Vídeos explicativos de la Estructura Cubierta Tejas 4 Paneles Solares 02V

Mantenimiento Estructura Paneles Solares

Montaje Estructura Cubierta Inclinada

  • Fijación de la Estructura: Sobre Tejas
  • Material de la Estructura: Aluminio EN AW 6005A T6. Tornillería Acero Inoxidable
  • Compatibilidad de los Paneles Solares: Para todos los paneles solares de hasta 1m de ancho. Adjuntar medidas del panel en el pedido.
  • Garantía de la Estructura: 25 años de garantía

Instalación Estructura Cubierta Tejas KHT915

Instalación Estructura Cubierta Tejas KHT915Muy cerca de Toledo se ha instalado la Estructura Cubierta Tejas KHT915 para 4 paneles solares garantizando la correcta fijación y orientación de las placas solares para obtener la máxima radiación fotovoltaica todo el año.

Instalación Estructura Cubierta Tejas KHT915En Alicante se ha instalado un kit fotovoltaico empleando la Estructura Cubierta Tejas KHT915 para la correcta fijación de las placas al tejado de teja de la vivienda. En este caso, la inclinación del tejado es óptima para maximizar la producción fotovoltaica tanto en verano como en invierno.

Instalación Estructura Cubierta Tejas KHT915En una vivienda con conexión a la red eléctrica en Madrid se ha realizado la instalación con puesta a punto de un kit solar fotovoltaico de conexión a red fijando los paneles al tejado de la vivienda, de teja con la Estructura Cubierta Tejas KHT915, para garantizar la correcta sujeción de los módulos solares con la inclinación deseada y conseguir la máxima radiación solar y rápida amortización del sistema.

Instalación Inversor Red FRONIUS Primo 3.6.0-1 3.6kWEn Alicante se ha realizado la instalación y puesta en marcha de un kit solar de conexión a red con 12 paneles solare, instalándose parte de los módulos en el tejado de la vivienda y parte en el terrado del mismo. La estructura tipo KHT915 se utilizó para el correcto anclaje de los paneles en el tejado de teja de la vivienda. En la imagen se pueden observar paneles solares y paneles térmicos, AutoSolar realizó la instalación y puesta a punto de los paneles fotovoltaicos.

Instalación Estructura Cubierta Tejas KTH915En la imagen a la izquierda se puede observar la instalación de 4 paneles solares mediante la Estructura Cubierta Tejas KTH915 que se ha realizado cerca de Ciudad Real. Esta Estructura Cubierta Tejas KTH915 es una estructura especialmente preparada para garantizar la sujeción de los paneles y su orientación ideal para conseguir un aprovechamiento de la radiación solar óptimo para el sistema fotovoltaico.

Instalación Estructura Cubierta Tejas 1 ud KHT915En Ourense se ha realizado la instalación de un kit de conexión a red con 7 módulos solares instalados en el tejado de la vivienda, con la correcta fijación, inclinación y anclaje gracias a la estructura KHT915 especialmente diseñada para tal fin.

Instalación Estructura Cubierta Tejas KHT915En la imagen que vemos a la izquierda se puede observar la Estructura Cubierta Tejas KHT915 utilizada para sostener los paneles firmemente en el tejado para esta instalación solar fotovoltaica en Málaga. Esta Estructura Cubierta Tejas KHT915 garantiza la orientación y la inclinación ideal de los paneles para maximizar su exposición fotovoltaica.

Instalación Estructura Cubierta Tejas KHT915En las proximidades de Barcelona se ha instalado una estructura Cubierta Tejas KHT915 como vemos en la fotografía, para fijar los paneles sobre las tejas de la vivienda. Mediante esta Estructura Cubierta Tejas KHT915, aseguramos la sujeción de las placas solares fotovoltaicas a la teja.

06.10.2023

Boa funcionalidade

23.01.2023

Muy buen producto.

22.11.2021

Buenas, no puedo dejar valoracion, aun sin istalarlas

22.09.2021

muy satisfecha con la compra, hemos adquirido dos veces productos + instalacion y repetiremos

29.12.2020

Bien

13.11.2020

Perfecta, muy fácil de montar y segura

12.08.2020

Soportes recibidos en plazo y fáciles de montar

12.04.2020

Las estructuras son excelentes.
Aún no he instalado paneles por las actuales circunstancias pero espero poder hacerlo cuanto antes.

15.03.2020

Buena calidad

05.11.2019

Fácil de montar

19.09.2019

*****

23.07.2019

Perfecto

21.07.2019

Ok

13.01.2019

Buen producto y fácil montage

17.07.2018

muy útil la estructura cumple con su papel a la perfeccion

23.06.2018

.

21.06.2018

*****

19.12.2017

Bien dinesaña y fuerte.

22.10.2017

muy bueno, eficaz y fiable

22.08.2017

Envio muy rapido,y protejido

03.07.2017

Formaba parte de un kit para vivienda aislada. Fantastico servicio, envio y asesoramiento tanto en el momento de la compra como con dudas posteriores. Para mi un 10

Inicie sesión o regístrese para dejar una opinión.
Rodrigo
08.01.2023

Preciso de colocar os painéis na horizontal no telhado este modelo dá para adaptar para isso?

RAFAEL CORRALES RAMIREZ
27.09.2022

Necesito conocer la longitud de los railes, asi como número de salvatejas para anclar cada rail del kit codigo articulo 1501413

Juan José Romera
11.02.2021

Buenos días.
En el kit ¿va incluida toda la tornillería para unir la estructura con los paneles y con los salvatejas? ¿Cuántos salvatejas se incluyen?

Autosolar Energy Solutions
12.02.2021

Buenas tardes Juan José,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, te confirmo que la estructura incluye toda la tornillería para anclar los paneles. Dicha estructura no incluye la tornillería de anclaje de los salvatejas al tejado.

Por otra parte, la estructura incluye 6 salvatejas en total, siendo instalados 3 en el perfil superior y 3 en el perfil inferior.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.

Alberto Romero
04.05.2020

¿de que medida son los ojales para el tornillo de anclaje de los salva-tejas?

Autosolar Energy Solutions
07.05.2020

Buenos días Alberto,

El diámetro del agujero es de 12 mm

Esperamos que la duda se haya resuelto,

Un cordial saludo


-Autosolar-

Daniel
01.05.2020

Hola, está estructura va anclada a la teja o tengo que levantar las tejas y fijarla a la estructura donde apoyan las tejas, muchas gracias

Autosolar Energy Solutions
07.05.2020

Buenos días Daniel,

El anclaje se realiza por debajo de la teja, se tiene que levantar para fijar el salvatejas primero


Un cordial saludo


-Autosolar-

Carmelo
11.06.2019

Hola buenas tardes estoy interesado en comprar estos soportes para placas. Me gustaría saber si pueden colocarse sin problema sobre un tejado de teja antigua árabe. Sin más espero su respuesta, un saludo y gracias de antemano.

Autosolar Energy Solutions
11.06.2019

Buenas tardes Carmelo,

En primer lugar, gracias por contactar con AUTOSOLAR.

Sobre su consulta, te confirmo que el modelo de estructura que nos indica es apta para el tipo de tejado que dispone.

Espero haberle ayudado, en el caso que no fuera así, no dude en contactar con AUTOSOLAR al 961430113.

Un saludo y gracias por su atención.
